Только вперед! АО «Машиностроительный холдинг» расширяет линейку подземных буровых самоходных установок
Для АО «МХ» 2024 год стал годом инноваций. Наша компания успешно наладила серийное производство двух новейших образцов подземной самоходной буровой техники: проходческой установки с двумя стрелами DF-C2 и установки очистного бурения DH-B1. Мы не останавливаемся на достигнутом, а продолжаем инвестировать в новые разработки, о которых вы узнаете из этой статьи.

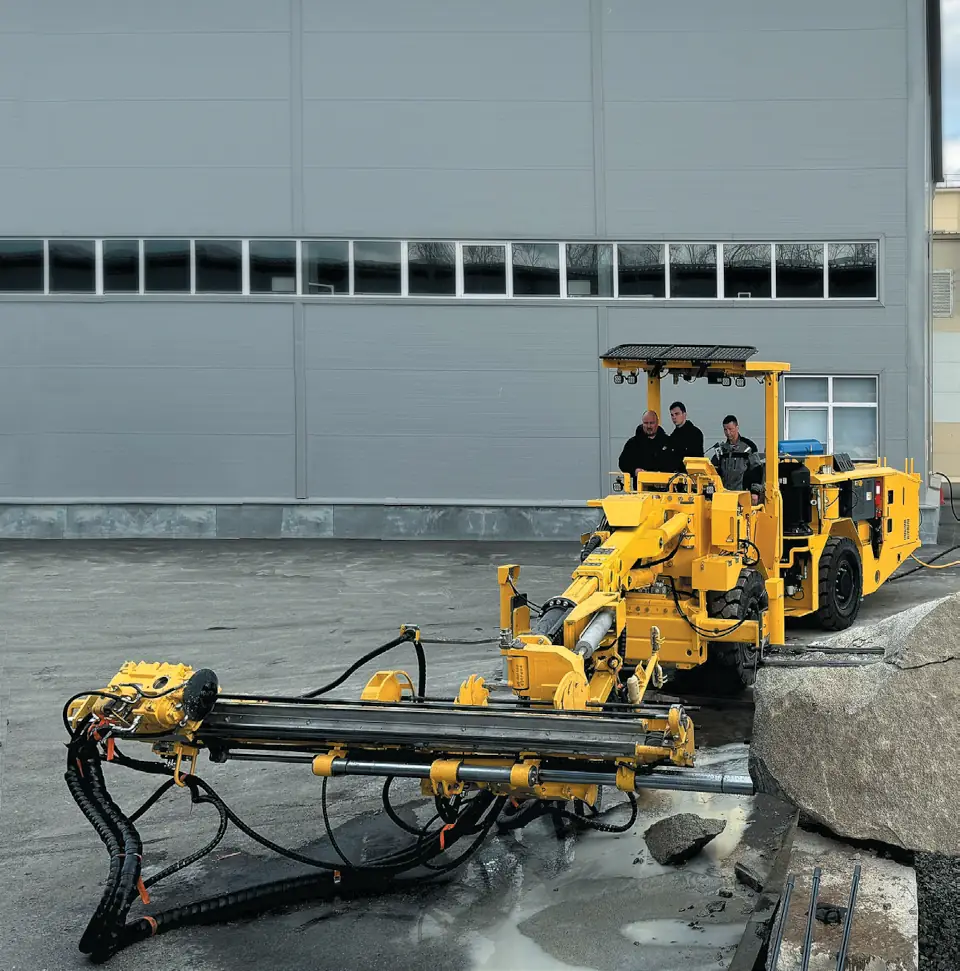

Важнейшим прорывом АО «МХ» в 2024 г. стало изготовление четырех единиц установок очистного бурения DH-B1, предназначенных для бурения вееров скважин диаметром от 64 до 102 мм и глубиной до 32 м.
Главной особенностью машины DH-B1 является ее система управления – полностью электронное управление всеми функциями. Долгосрочной целью АО «МХ» является создание машин, способных обходиться без присутствия персонала в опасных выработках. Реализация электронного управления буровой установкой является первым шагом к достижению этой большой и амбициозной цели. В настоящее время наши инженеры-программисты делают второй шаг – трудятся над разработкой системы автоматического бурения одной скважины. Данная система позволит повысить производительность: оператор сможет запустить процесс автоматического бурения перед окончанием своей смены, а оператор следующей смены прибудет к установке с разобранным буровым ставом и уже отбуренной скважине, в результате чего предприятие получает дополнительные метры без привлечения каких-либо дополнительных ресурсов.
Освоив эту систему, АО «МХ» приступит к следующему шагу и начнет разработку системы полностью автоматического бурения вееров по электронным паспортам, что вплотную приблизит нас к дальнейшей реализации управления бурением и перемещением буровых установок с поверхности. В базовой комплектации установка оснащается гидравлическим перфоратором HL820ST-МХ мощностью 21 кВт и кассетой, вмещающей 20+1 штангу длиной 1525 мм.
Для повышения производительности при бурении особо крепких пород опционально может быть установлен перфоратор HL925ST-МХ мощностью 25 кВт. Хочется отметить, что технология производства обеих моделей освоена в новом высокотехнологичном цехе АО «МХ», который был специально построен в 2023 г. для серийного производства гидравлических перфораторов как для собственных буровых установок, так и для переоборудования установок иностранных производителей.
Непосредственно в эти дни установки DH-B1 с легкостью справляются с производственными планами ПАО «Гайский ГОК» и ООО «Группа «Магнезит». Благодаря слаженному взаимодействию между техническими службами ПАО «Гайский ГОК», нашей сервисной службой и конструкторским бюро в процессе эксплуатации опытного образца были выявлены и незамедлительно устранены некоторые недостатки конструкции, а также проведен ряд технических улучшений. На момент публикации статьи установки DH-B1 производства АО «МХ» суммарно набурили 12 274 часа, и это только начало!

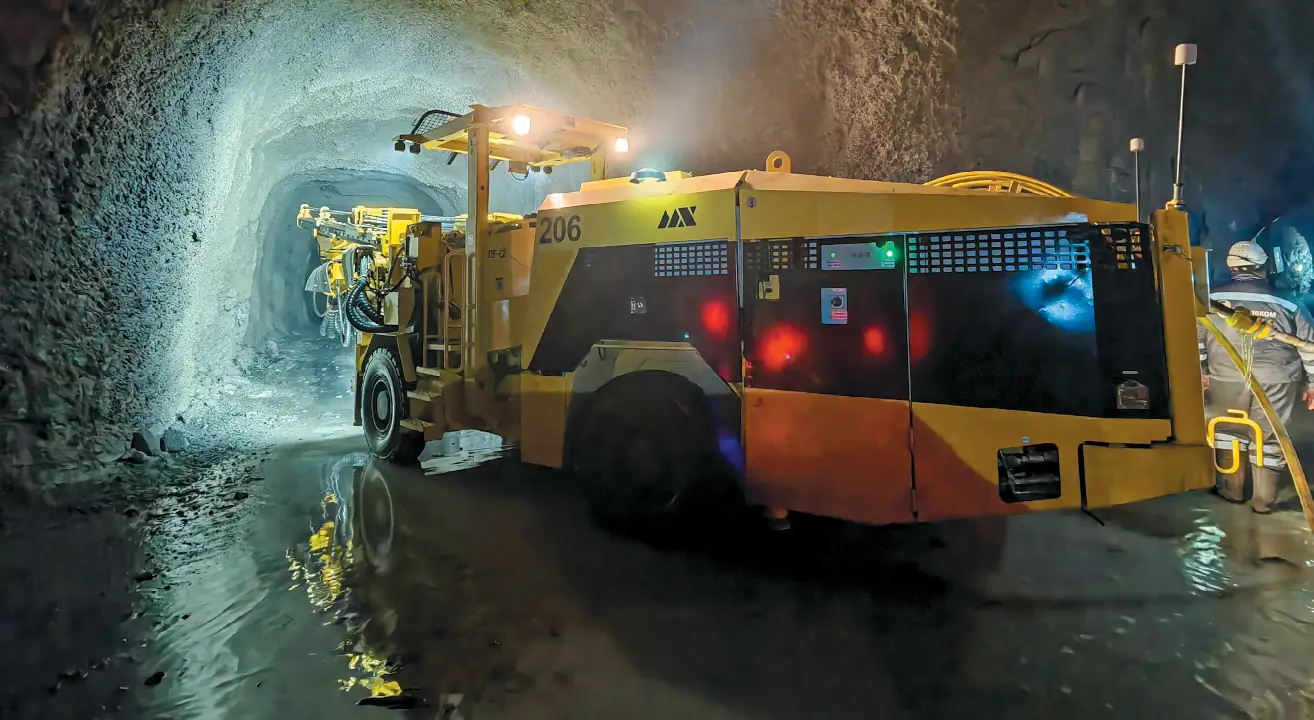

Буровая проходческая установка DF-C2 с двумя стрелами: даёшь производительность!
Установка DF-C2 с двумя стрелами позволяет выполнять проходку в выработках сечением до 49 м2 и может быть укомплектована как телескопическими податчиками, позволяющими бурить скважины под анкерное крепление, так и монолитными податчиками, которые больше подходят для бурения горизонтальных скважин глубиной до 4615 мм с применением штанг длиной 4900 мм.
В 2024 г. нашей компанией были выпущены четыре единицы буровых проходческих установок DF-C2 с двумя стрелами, которые сейчас работают на предприятиях заказчиков в Мурманской области и в Красноярском крае. Мы понимаем, что получить положительный результат работы, выраженный в высоком коэффициенте технической готовности практически любой горной техники, возможно только при наличии квалифицированных сервисных инженеров и достаточного количества запасных частей, поэтому АО «МХ» сформированы обособленные подразделения сервисной службы и организованы склады запасных частей у каждого из заказчиков. Благодаря полученному нами опыту в процессе эксплуатации и обслуживания этих машин можем с уверенностью говорить о росте производительности при использовании буровых установок с двумя стрелами в сравнении с установками с одной стрелой как минимум на 30%, а при получении операторами достаточного опыта и сноровки этот показатель может быть увеличен до 70%!
По многочисленным запросам наших партнеров – горнодобывающих предприятий, климатические условия которых не позволяют эксплуатировать буровые установки с защитным козырьком, в 2024 г. конструкторским бюро АО «МХ» началась разработка установки DF-C2 с закрытой кабиной. Наша компания плотно сотрудничает с Министерством промышленности и торговли РФ и в результате совместной работы нами был выигран государственный ГРАНТ на разработку и изготовление такой машины. Благодаря средствам гранта мы планируем выпустить первый образец до конца 2025 г., а с 2026 г. выйти на серийное производство.
Закрытая кабина исключает вредные факторы, воздействующие на операторов, значительно повышает комфорт при работе, а также позволяет внедрить более продвинутые автоматизированные системы, такие как: бурение по электронным паспортам, бурение забоев в автоматическом режиме и возможность управления бурением и перемещением с поверхности. Хочется отметить, что повысить надёжность автоматизированных систем с помощью закрытой кабины гораздо проще, поскольку большая часть сложного вычислительного оборудования находится внутри защищенной кабины и не контактирует с агрессивной внешней средой.
В настоящее время АО «МХ» делает самый главный шаг в дальнейшей автоматизации проходческих машин собственного производства – разрабатывает систему электронного управления гидравлическим оборудованием с электрическим пропорциональным управлением, благодаря чему первая проходческая установка DF-C2 с закрытой кабиной будет укомплектована электронной системой управления и готова к будущему дооснащению функцией бурения по электронным паспортам.
В стремлении помочь горнодобывающим предприятиям обеспечить безопасность персонала, нашей компанией в этом году был изготовлен первый опытный образец установки для механизированного монтажа анкерной крепи DR-B1 и представлен на международной выставке машин и оборудования «Mining World Russia» в Москве. Сразу после выставки установка была отправлена заказчику и уже сейчас успешно проходит испытания в рабочих условиях.
Установка для механизированного монтажа анкерной крепи DR-B1: безопасность прежде всего
С выпуском установки DR-B1 АО «МХ» успешно выполнило задачу по обеспечению горнодобывающих предприятий всей линейкой подземных буровых самоходных установок, необходимых для проведения всего комплекса буровых работ при разработке средних размеров сечений горных выработок!
Одной из наших ключевых целей при проектировании буровых установок является безопасность людей, поэтому стрела установки DR-B1 оснащается специальным манипулятором для захвата и удержания стальной сетки, что позволяет исключить присутствие человека в незакрепленной выработке.
Буровая установка оснащена высокопроизводительным гидравлическим перфоратором RD314-МХ мощностью 14 кВт собственного производства. Перфоратор RD314-МХ успешно прошел промышленные испытания прошел промышленные испытания в одном из рудников заказчика АО «МХ» в Красноярском крае. Конструкция бурового модуля предусматривает возможность установки анкеров вплоть до 3 м в длину, а автоматизированная кассета-накопитель вмещает до 15 анкеров. В зависимости от комплектации установка DR-B1 позволяет устанавливать различные конструкции, такие как гидрораспорный типа «Swellex», фрикционный типа «СЗА», сталеполимерные анкеры и стеклопластиковые анкеры с химическим закреплением.
Установка DR-B1 разработана и изготавливается на базе шасси проходческой буровой установки DF-B1 и очистной DH-B1, что позволяет унифицировать склад запчастей до 80%, а также сократить время обслуживания при использовании машин, производства АО «МХ».
Одним из важнейших проектов АО «МХ», который стартовал в 2024 г. и будет реализован в течение 2025 г. является разработка и изготовление буровой установки DH-C1 на базе ходового шасси установки DF-C2. Установка будет оснащена закрытой кабиной, с системами отопления и кондиционирования. Главным рабочим органом машины станет гидравлический перфоратор HL1560ST-МХ, мощностью 33 кВт, который позволяет бурить скважины диаметром вплоть до 127 мм и использовать трубный буровой став ST68. Отправной точкой к разработке буровой установки стали успешные испытания перфоратора HL1560ST-МХ собственного изготовления на предприятиях ОАО «УГМК» в период с 2023 по 2024 годы. Все наши решения и разработки по части автоматизации, примененные на установке DH-B1, будут так же реализованы при изготовлении установки DH-C1.

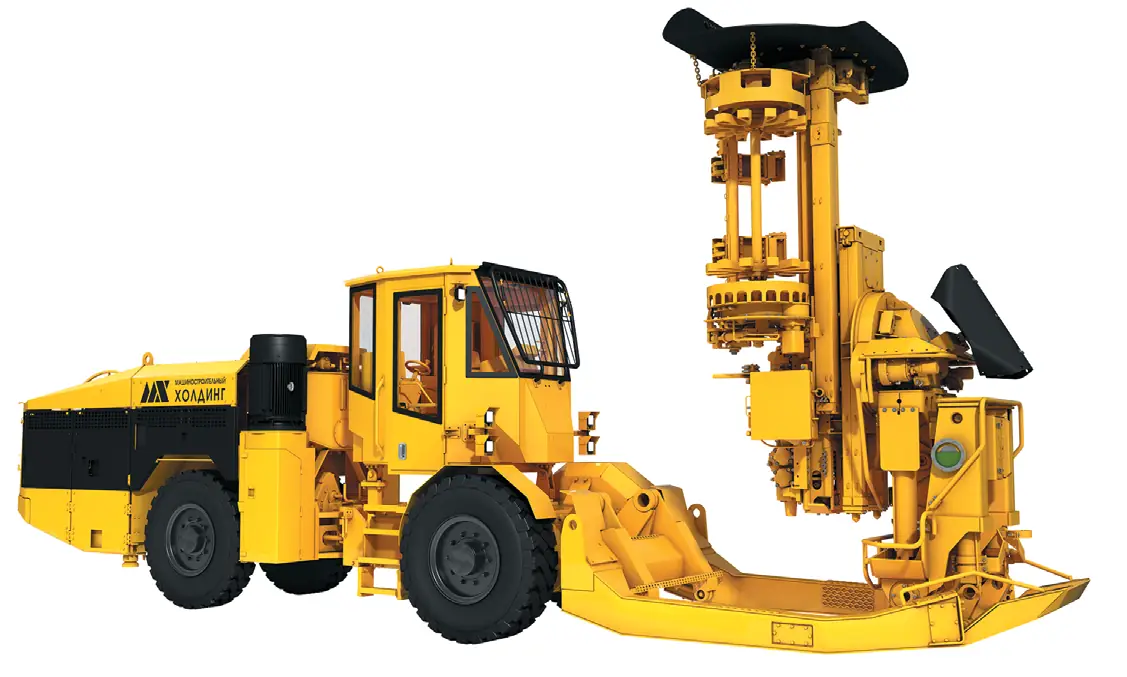

Установка DH-C1: бескомпромиссная мощь!
Мы планируем завершить изготовление первого образца во 2–3 кварталах 2025 г., и это будет новая глава в Российском машиностроении в области производства подземной буровой техники, которую по достоинству оценят горнодобывающие предприятия.
Более подробно о ходе этого проекта и достигнутых результатах мы обязательно расскажем в одной из следующих статей.
