Опытно-промышленные испытания пневматических шин на подземных самосвалах
В.А. Ракитин1, Ю.В. Малахов2, 3 , Д.А. Пашков3
1 ООО «ЕРТ-Групп», г. Екатеринбург, Российская Федерация
2 Институт проблем комплексного освоения недр им. академика Н.В. Мельникова Российской академии наук, г. Москва, Российская Федерация
3 Кузбасский государственный технический университет имени Т.Ф. Горбачева, г. Кемерово, Российская Федерация
Russian Mining Industry №5/ 2025 p. 57-61
Резюме: В статье представлены результаты опытно-промышленных испытаний пневматических шин на подземных самосвалах на двух горнодобывающих предприятиях АО «Учалинский ГОК» и ПАО «Гайский ГОК». Отмечена необходимость проведения испытаний для внедрения и масштабирования технологических инноваций в технологическое производство крупногабаритных шин. Проведен анализ эксплуатации шин на шахтных самосвалах на двух предприятиях. В результате установлено, что с 2022 по 2024 г. на АО «Учалинский ГОК» средней пробег шин размерности 26,5R25, 29,5R25 и 29,5R29 составлял около 920 м.ч. Предложение ООО «ЕРТ-Групп», поддержанное руководством рудников, по проведению опытно-промышленных испытаний по частичной замене шин L5S и L5 на шины Е4/L4 скального типа рисунка, позволило выявить улучшение ходимости шин класса Е4/L4 скального типа рисунка на длинных плечах откатки. Для шин класса Е4/L4 скального типа рисунка характерно отсутствие выходов и повреждений по причине тепловых отслоений. Средней пробег рассматриваемых шин размерностью 29,5R29 составил 1596 м.ч, с учетом того, что в статистику входят 36% шин, которые на дату подготовки отчета об испытаниях оставались в эксплуатации. В 2024 г. в условиях ПАО «Гайский ГОК» средний пробег шин размерностью 29,5R25 составил 1687 м.ч. Во 2-м квартале 2025 г. в условиях ПАО «Гайский ГОК» средний пробег шин размерностью 29,5R25 составил 1585 м.ч, связано это с тем, что в 2025 г. стали применять шины Belshina, пробег которых согласно статистике предприятия в 1,5–2 раза меньше, чем у других производителей.
Ключевые слова: рудник, горные машины, подземный самосвал, пневматические шины, добыча полезных ископаемых, импортное оборудование
Для цитирования: Ракитин В.А., Малахов Ю.В., Пашков Д.А. Опытно-промышленные испытания пневматических шин на подземных самосвалах. Горная промышленность. 2025;(5):57–61. https://doi.org/10.30686/1609-9192-2025-5-57-61
Информация о статье
Поступила в редакцию: 03.07.2025
Поступила после рецензирования: 23.09.2025
Принята к публикации: 23.09.2025
Информация об авторах
Ракитин Василий Алексеевич – генеральный директор, ООО «ЕРТ-Групп», г. Екатеринбург, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Малахов Юрий Валентинович – кандидат технических наук, старший научный сотрудник, Институт проблем комплексного освоения недр им. академика Н.В. Мельникова Российской академии наук, г. Москва, Российская Федерация; кафедра открытых горных работ, Кузбасский государственный технический университет имени Т.Ф. Горбачева, г. Кемерово, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Пашков Дмитрий Алексеевич – кандидат технических наук, старший научный сотрудник научного центра цифровых технологий, Кузбасский государственный технический университет имени Т.Ф. Горбачева, г. Кемерово, Российская Федерация
Введение
Введенные против РФ санкции сказались на большинстве отраслей. Одной из наиболее пострадавших является горнодобывающая. Остановка поставок машин, оборудования и комплектующих к ним именитых, отлично зарекомендовавших себя производителей негативно сказывается на отрасли [1; 2]. Больной темой являются крупногабаритные шины (КГШ), производство которых в России отсутствует вовсе [3; 4].
Однако появившиеся вызовы дают большие возможности, так, это освободило нишу для производителей из других стран. Например, если ранее доля рынка поставщиков КГШ из Китая составляла 20% [5], то теперь прогнозируется её увеличение до 60%. 40% занимает параллельный импорт и производители стран СНГ [6; 7].
Каждый производитель КГШ имеет широкую номенклатуру пневматических шин, усложняющий выбор подходящей шины в зависимости от условий эксплуатации и типа шахтной машины [8; 9]. Для упрощения выбора шин в рамках утвержденной программы национальной стандартизации на 2024 год в ТК 269 разработан национальный стандарт ГОСТ Р 71958–2025 «Оборудование горно-шахтное. Самоходные машины для подземных горных выработок. Порядок выбора пневматических шин». Стандарт разрабатывался с учетом условий эксплуатации и типа самоходной машины, а также на основе отечественного и зарубежного опыта [10; 11].
Для верификации рекомендаций из стандарта были использованы результаты проведенных опытно-промышленных испытаний (ОПИ) пневматических шин подземных самосвалов в условиях подземных рудников. ОПИ необходимы для внедрения и масштабирования технологических инноваций в технологическое производство КГШ и сверхкрупногабаритных шин [12].
Компанией ООО «ЕРТ-Групп» ОПИ пневматических шин на подземных самосвалах были проведены на двух горнодобывающих предприятиях – АО «Учалинский ГОК» и ПАО «Гайский ГОК», для которых характерны различные горно-геологические условия.
Анализ эксплуатации шин на шахтных самосвалах предприятия АО «Учалинский ГОК»
Подземные самосвалы эксплуатируются на горизонтах до 930 м с расстоянием откатки от 530 до 6750 м (в одну сторону) и уклоном дороги 11–14%. Дороги в подземных рудниках в основном обводненные, что усложняет содержание дорог в надлежащем виде (рис. 1).

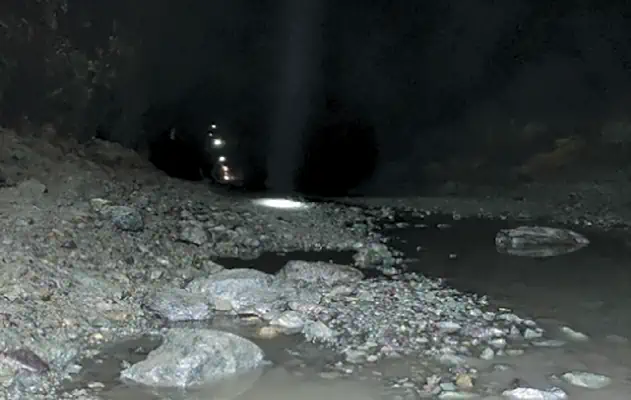

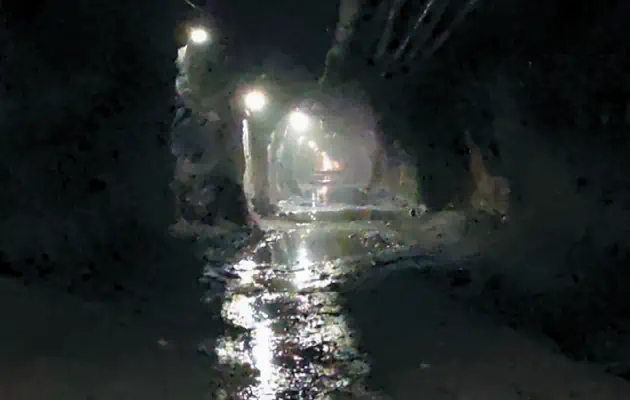

0Рис. 1 Дороги в подземных рудниках АО «Учалинский ГОК»
Fig. 1 Roads in the underground mines of JSC Uchalinsky GOK
С 2022 по 2024 г. компанией ООО «ЕРТ-Групп» на АО «Учалинский ГОК» было отгружено более 1700 КГШ. Основные размерности шин, применяемые на самосвалах, 26,5R25, 29,5R25 и 29,5R29. За 4-й квартал 2024 г. был проведен глубокий анализ эксплуатации шин различных производителей, применяемых на подземных самосвалах.
На рис. 2 приведен график пробега всей выборки анализируемых шин размерности 26,5R25, 29,5R25 и 29,5R29.

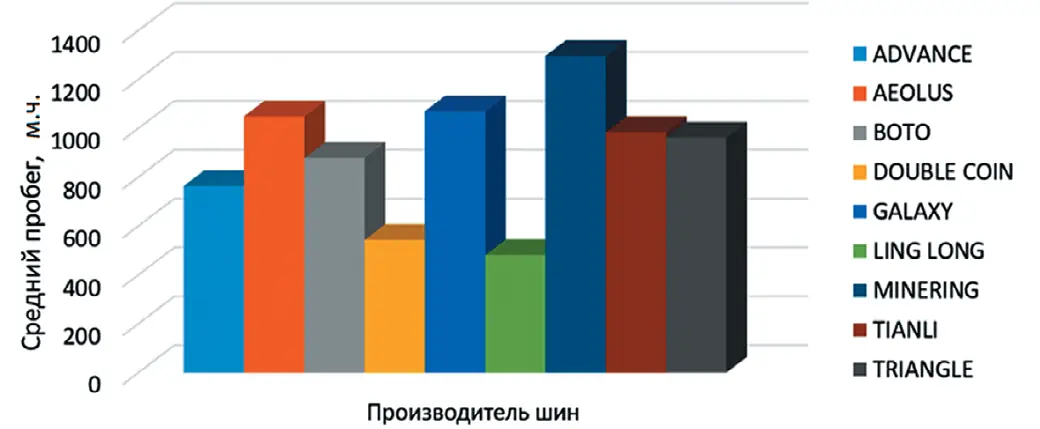

Рис. 2 Средний пробег шин различных производителей в условиях на АО «Учалинский ГОК» в 2024 г.
Fig. 2 Average mileage of tires from various manufacturers in conditions at JSC Uchalinsky GOK in 2024
Из графика следует, что средней пробег рассматриваемых шин составляет около 920 м.ч. Стоит отметить, что 28% шин были списаны по причине неестественных повреждений.
После внимательного анализа технических условий эксплуатации шин на предприятии АО «Учалинский ГОК» руководству было предложено заменить шины типа L5 и L5S на шины Е4/L4 скального типа рисунка, большое внимание уделено самосвалам, работающим на длинных плечах откатки. ООО «ЕРТ-Групп» совместно с руководством рудников достигло договоренности в процессе проведения ОПИ частичной замене шин L5S и L5 на шины Е4/L4 скального типа рисунка как альтернативе для применения на самосвалах на длинных плечах. Таким образом, для проведения ОПИ начиная с мая 2024 г. была произведена поставка шин MINERING 26.5R25 L4 в количестве 40 шт., шин MINERING 29.5R29 L4 в количестве 22 шт. и MINERING 29.5R25 L4 в количестве 20 шт.
По результатам ОПИ установлено, что шины класса Е4/ L4 скального типа рисунка на длинных плечах показывают наилучший результат. У шин класса Е4/L4 в отличие от шины типа L5 и L5S отсутствуют выходы и повреждения по причине тепловых отслоений.

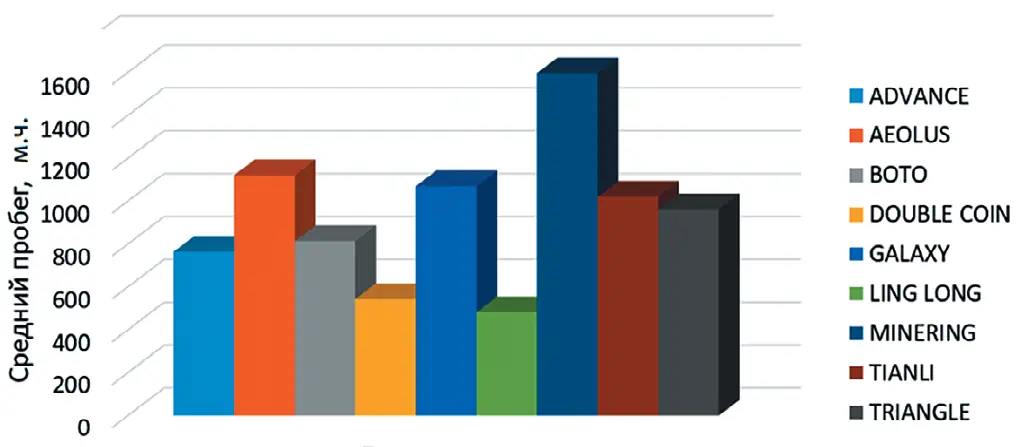

Рис. 3 Средний пробег шин различных производителей в условиях на АО «Учалинский ГОК» в 2025 г.
Fig. 3 Average mileage of tires from various manufacturers in conditions at JSC Uchalinsky GOK in 2025
На рис. 3 приведен график пробега всей выборки анализируемых шин типа Е4/L4 при проведении ОПИ. Из графика следует, что средней пробег рассматриваемых шин составляет 1596 м.ч, но в статистику входят 36% шин, которые на дату подготовки отчета об ОПИ оставались в эксплуатации. По итогам ОПИ шины размерностью 26,5R25 остались в эксплуатации на подземных самосвалах, уже показав ходимость от 980 до 1400 м.ч.
Анализ эксплуатации шин на шахтных самосвалах предприятия ПАО «Гайский ГОК»
Эксплуатация подземных самосвалов происходит на горизонтах до 1490 м с расстоянием откатки от 100 до 1500 м (в одну сторону) и уклоном дороги 9–10%. Дороги в руднике в основном содержатся в хорошем состоянии, проводятся своевременные отсыпка и разравнивание, но также имеются и обводненные участки, которые усложняют содержание дорог в надлежащем виде. Для анализа эксплуатации шин подземных самосвалов на ПАО «Гайский ГОК» принята шина размерностью 26,5R25 как наиболее массово применяемая на данном предприятии. В 2024 г. в условиях ПАО «Гайский ГОК» средний пробег шин размерностью 26,5R25 составил 1687 м.ч (рис. 4), что более чем в 2 раза превышает средний пробег шин такого же размера, эксплуатируемых в условиях АО «Учалинский ГОК».

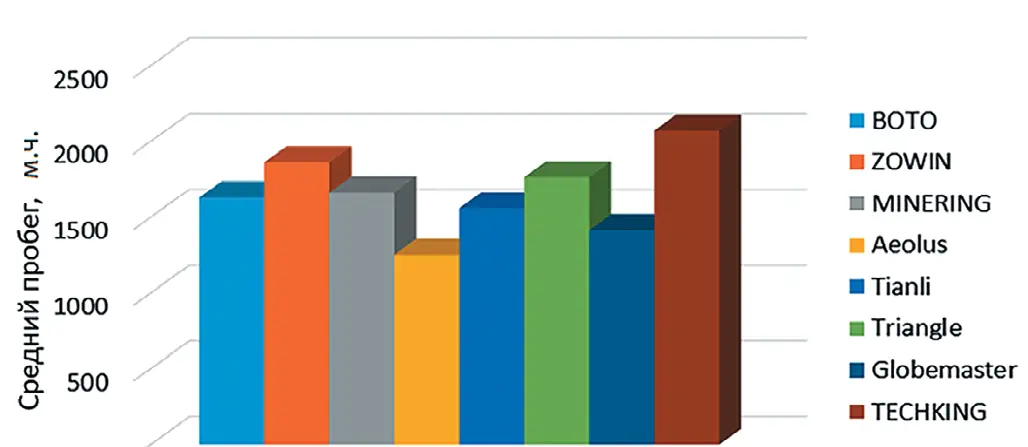

Рис. 4 Средний пробег шин различных производителей размерности 26,5R25 в условиях ПАО «Гайский ГОК» в 2024 г.
Fig. 4 Average mileage of tires from various manufacturers is 26.5 R25 in conditions of PJSC Gaisky GOK in 2024
По причине механических повреждений списано всего 17% рассматриваемых шин.
Выявлено, что в условиях обводненности КГШ на шахтных самосвалах лучше всего работают шины протекторного типа. Шины типа L5S более эффективны в том случае, если самосвал работает на одном горизонте и на коротких плечах.
Во 2-м квартале 2025 г. в условиях ПАО «Гайский ГОК» средний пробег шин размерностью 26,5R25 составил 1585 м.ч, что ниже, чем в 2024 г., при этом, стоит отметить, что в 2025 г. стали применять шины Belshina, средний нормативный пробег которых согласно статистике предприятия в 1,5–2 раза меньше, чем у других производителей.
Анализ эксплуатации шин E4/L4 на шахтных самосвалах предприятия АО «Учалинский ГОК»
На основании анализа (рис. 5, 6 и 7) установлено, что в условиях АО «Учалинский ГОК» шины с протектором E4/L4 скального типа любого типоразмера имеют ходимость больше, чем шины с протектором L5/L5S. Таким образом, корректировка КГШ типа L5/L5S на L4 позволяет повысить экономическую эффективность. КГШ типа L4 обладает меньшей стоимостью и весом, оказывает меньшую нагрузку на трансмиссию самосвала, а также уменьшает расход ГСМ. Все это повышает КПД самого самосвала.

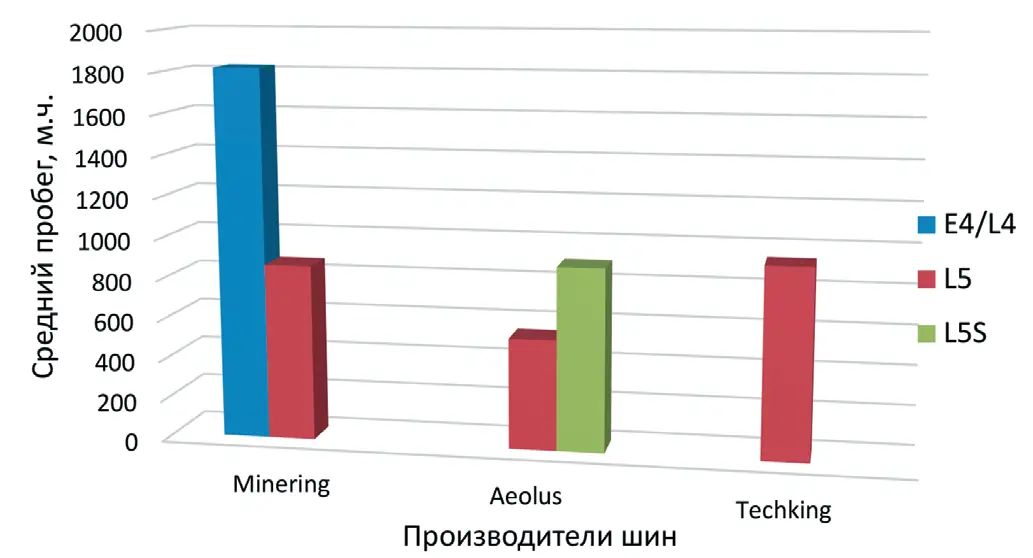

Рис. 5 Средний пробег шин различных производителей размерности 29,5R25 в условиях АО «Учалинский ГОК» разного типа протектора
Fig. 5 Average mileage of tires from various manufacturers is 29.5 R25 in conditions of JSC Uchalinsky GOK of various types of tread

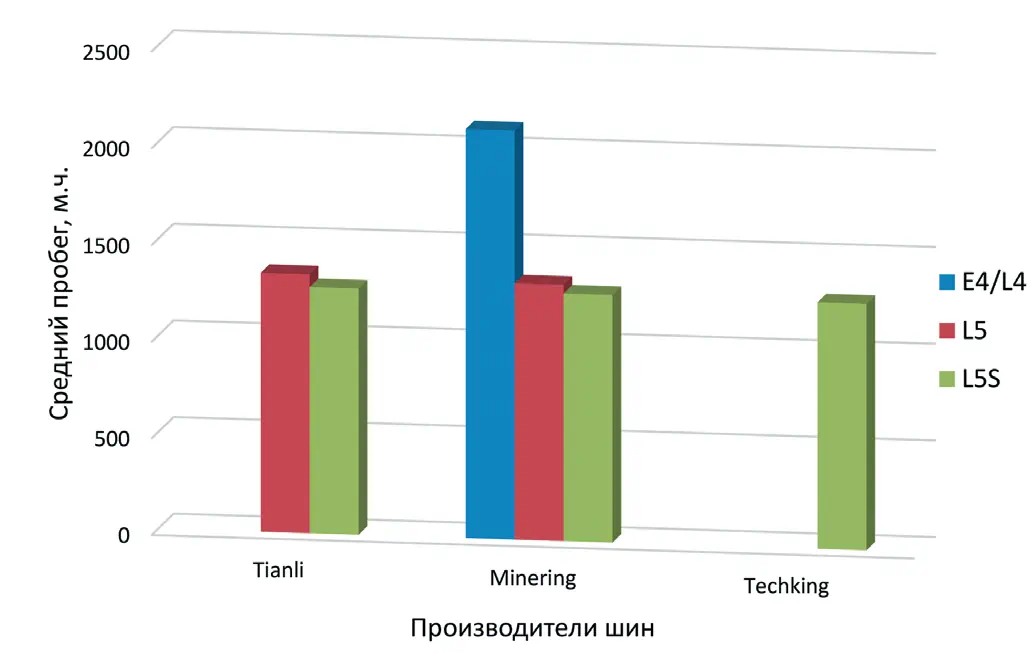

Рис. 6 Средний пробег шин различных производителей размерности 26,5R25 в условиях АО «Учалинский ГОК» разного типа протектора
Fig. 6 Average mileage of tires from various manufacturers is 26.5 R25 in conditions of JSC Uchalinsky GOK of various types of tread

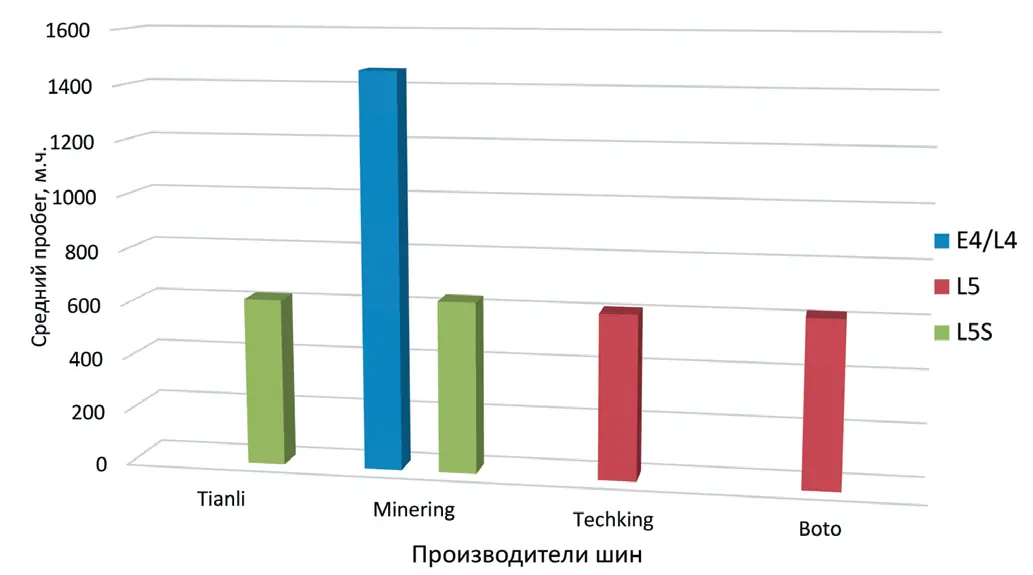

Рис. 7 Средний пробег шин различных производителей размерности 29,5R29 в условиях АО «Учалинский ГОК» разного типа протектора
Fig. 7 Average mileage of tires from various manufacturers is 29.5 R29 in conditions of JSC Uchalinsky GOK of various types of tread
По итогам ОПИ средняя наработка шин MINERING, L4 модель MRNT составила:
– по шинам 26.5R25 – 2100 м.ч, что на 65% лучше ходимости L5S/L5;
– по шинам 29.5R25 – 1800 м.ч, что на 98% лучше ходимости L5S/L5;
– по шинам 29.5R29 – 1460 м.ч что на 140% лучше ходимости L5S/L5.
В статье представлен предварительный результат ОПИ, в настоящее время часть шин на АО «Учалинский ГОК» и ПАО «Гайский ГОК» находятся в эксплуатации, что может показать еще большее увеличение показателей ходимости.
Заключение
Проанализировав на двух горных предприятиях эксплуатацию шин типа L5, L5S и Е4/L4, можно сделать следующие выводы:
1. Шины типа L5 и L5S на подземных самосвалах при длинных плечах откатки (более 1500 м) имеют средний пробег 620–800 м.ч.
2. Использование шин типа L5 и L5S на самосвалах при коротких плечах (менее 1500 м) увеличивает ходимость шин более чем в 1,5 раза.
3. Проведенный анализ ОПИ при смене шин L5S и L5 на шины Е4/L4 скального типа рисунка на длинных плечах показал лучшую наработку (ходимость) и увеличение пробега подземных самосвалов в 1,5–2 раза, что приводит к существенной экономии предприятия, снижению затрат, росту производительности и КПД подземных самосвалов.
