МАЙНФРЭЙМ 6.0 новые возможности!

Специалисты компании «Кредо-Диалог» и Горного института Кольского научного центра РАН готовят к выпуску новую версию 6.0 программного комплекса МАЙНФРЭЙМ. В настоящее время ведется тестирование версии и подготовка технологической документации.

Программный комплекс МАЙНФРЭЙМ позволяет автоматизировать процесс инженерного обеспечения при ведении открытых и подземных горных работ и создать при этом условия для комплексного решения основных горно-геологических задач. Это достигается за счет входящих в состав комплекса программ МАЙНФРЭЙМ Геология, МАЙНФРЭЙМ Геология+Геостатистика, МАЙНФРЭЙМ Открытые горные работы, МАЙНФРЭЙМ Подземные горные работы, МАЙНФРЭЙМ Маркшейдерия.

Используя эти системы, специалист создает полноценную цифровую модель месторождения для применения ее при проектировании и планировании горных работ, а также набор выходной документации (различные ведомости и планы/разрезы).

В новой версии МАЙНФРЭЙМ 6.0 значительно усилен прикладной функционал, доработаны и серьезно модифицированы многие методы и команды, реализованы новые интерфейсные решения. В частности, в новую версию комплекса внесены следующие изменения:

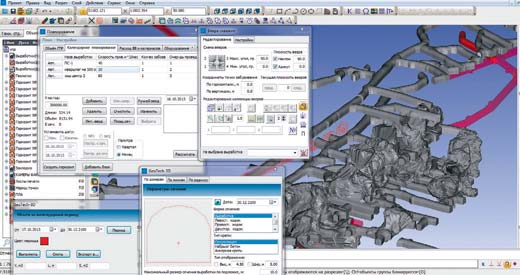

• Разработан инструмент планирования проходки подземных выработок с расчетом объемов, интерактивным заданием последовательности проходки, с учетом расхода взрывчатых веществ и материалов, реализована возможность добавления нового горнопроходческого оборудования и формирования комплексов.

• Разработан инструмент «Создание автоуклона» для формирования подземных спиральных транспортных выработок. • Реализована экономическая модель расчета ценности блоков при оптимизации границ карьеров методом Коробова.

• Серьезно переработан инструмент «Объем за календарный период», реализована возможность выбирать выработки за указанный календарный период.

• Разработан модуль планирования открытых горных работ на плане и методом вертикальных сечений.

• Добавлен инструмент «Снегонакопление», который предназначен для формирования модели снегонакопления в зонах лавинной опасности в местах ведения горных работ. • Усовершенствован редактор палитр, работа с растрами и их привязка в трехмерном пространстве.

• Усовершенствована система печати, включая формирование листов печати, шаблонов чертежей.

• Реализована возможность сохранять виды и разрезы, управлять ими через «Менеджер объектов». Разрезы по ломаным линиям позволяют получать горно-графическую документацию, соответствующую отраслевым стандартам и др.

Кроме того, в новой версии МАЙНФРЭЙМ 6.0 усовершенствованы средства моделирования объектов горной технологии, в частности, улучшены алгоритмы построения триангуляции поверхностей, увеличена скорость построения триангуляции. Развиты алгоритмы субблокирования блочных моделей – кроме имеющегося способа с вложенным поддроблением, в новой версии они включают полный набор вариантов дробления исходных блоков: до минимального размера субблока, с разным количеством субблоков по осям, с переменным размером блока при моделировании пластовых месторождений. В табличном представлении блочной модели добавлена возможность создания строковых компонент, их фильтрация и возможность хранения рассчитываемых формул.

Удобную работу пользователей обеспечивают новые интерфейсные решения и настройки: добавлены кнопки функционала, дублирующие некоторые пункты основного меню; реализована возможность разделения окон Менеджера объектов и свойств элементов; включены настройки маркера привязки (цвет, размер); реализован импорт файлов при помощи drag and drop.

Всплывающая подсказка поможет пользователю оперативно получить информацию об объекте. Теперь пользователь может сохранять и загружать значения полей ввода некоторых диалоговых окон, что позволяет избежать повторного ручного заполнения. Объекты могут создаваться с использованием помощника (визарда) на основе шаблонов, которые сохраняются в базе данных.

Добавлена возможность импорта файлов каркасных и блочных моделей Datamine (*.dm), Micromine (*.dat, *.txt, *.str, *.svy). Усовершенствован импорт DXF-файлов.

Реализованные в новой версии программного комплекса МАЙНФРЭЙМ функциональные возможности позволят специалистам на производстве оптимизировать свою работу и добиваться максимальных результатов. Кроме того, освоив работу в системах комплекса МАЙНФРЭЙМ, горные инженеры смогут воплотить свои творческие замыслы и представить проект в номинации «Горное дело» на IX Международный конкурс производственных проектов, выполненных с применением технологий CREDO и МАЙНФРЭЙМ, который компания «Кредо-Диалог» проводит в 2014 году.

Познакомиться с информацией о новой версии МАЙНФРЭЙМ можно на сайте www.credo-dialogue.ru



Ключевые слова: МАЙНФРЭЙМ, комплекс, подготовка, тестирование, горного

Журнал "Горная Промышленность" №1 (113) 2014, стр.98
