Трубоукладчики SHANTUI: обзор модельного ряда

Компания ООО «СтройИмпортТехника», являясь эксклюзивным дистрибьютором Shantui Construction Mashinery Co., Ltd на территории Российской Федерации, предлагает российским потребителям:

  • Бульдозеры гидромеханические
  • Бульдозеры гидростатические
  • Трубоукладчики
  • Погрузчики фронтальные
  • Экскаваторы гусеничные
  • Катки грунтовые
  • Катки дорожные
  • Автогрейдеры

В этой статье мы расскажем об особенностях трубоукладчиков SHANTUI, познакомим Вас с модельным рядом и техническими характеристиками.

Производство трубоукладчиков SHANTUI началось в 1999 г. Трубоукладчики SHANTUI разработаны на базе надёжных и неприхотливых в эксплуатации бульдозеров, которые пользуются высоким спросом в Китае и отлично зарекомендовали себя в России. Однако вместо того чтобы при создании нового типа машин слепо скопировать имеющиеся в бульдозерах конструктивные решения, SHANTUI пошёл дальше и создал абсолютно новое специализированное изделие для этой области применения. В результате был создан модельный ряд трубоукладчиков, которые так же прочны и надёжны, как и знаменитые бульдозеры SHANTUI.

Трубоукладчики применяются на очень ответственных и трудоёмких этапах возведения трубопроводов, поэтому от их надёжности и функциональных возможностей зависит благоприятный исход всего предприятия. Особые сложности связаны с тем, что большинство нефтяных и газовых магистралей прокладываются в районах с экстремальными климатическими условиями. Работу в таких условиях выдержит не каждый человек, и не каждая машина способна функционировать при температурах до –50 °C. Однако трубоукладчики из Китая производства компании Shantui Construction Machinery Co., Ltd уже долгое время демонстрируют безотказную и эффективную работу в сложных климатических условиях и при этом отличаются привлекательной ценой.

Модельный ряд трубоукладчиков SHANTUI включает в себя четыре модели: SP25Y, SP45Y, SP70Y и SP90Y.

Модель Эксплуатационная масса, кг Грузоподъёмность, т Мощность двигателя, кВт
SP25Y 22 000 25 120
SP45Y 34 000 45 169
SP70Y 49 500 70 235
SP90Y 55 000 90 257

Пропорциональный контроль давления в гидравлической системе трубоукладчиков SHANTUI делает управление лёгким. Единственная рукоятка может легко управлять как стрелой, так и крюком. Устойчивость и стабильность шасси надёжно обеспечиваются жёстким соединением между рамой ходовой части и рамой машины, длинными и широкими гусеницами, а также противовесом. Импортные компоненты гидравлической системы обеспечивают надёжность и эффективность работы трубоукладчиков SHANTUI. Крюк может быть быстро опущен для защиты людей и машины при чрезвычайных нагрузках. Автоматика показывает угол и вылет стрелы, высоту поднятия крюка и величину поднятого веса, подает автоматический тревожный сигнал и ограничивает работу, если нагрузка превышает максимальное разрешенное значение. Электронная система мониторинга, смонтированная на шасси, контролирует рабочий процесс и подает тревожный сигнал в случае опасности.

Трубоукладчики SHANTUI удобны при транспортировке, так как стрела и противовес могут легко демонтироваться и монтироваться. Стрела и противовес могут быть легко смонтированы непосредственно на месте работы трубоукладчика. Кабина оператора оборудована кондиционером и отопителем.

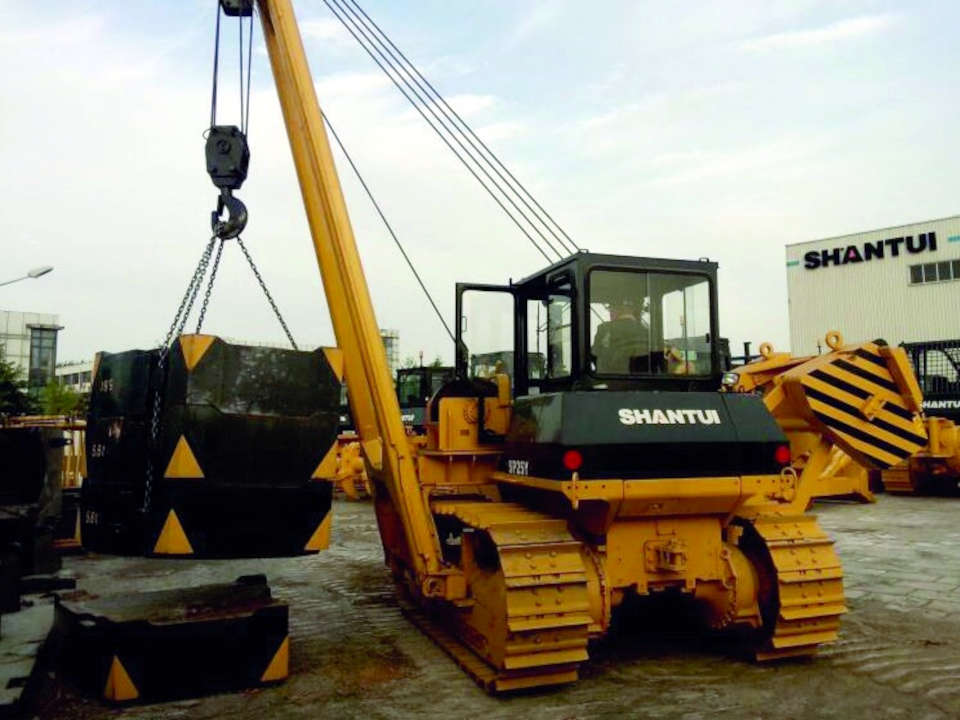

Трубоукладчик SHANTUI SP25Y

Трубоукладчик SHANTUI SP25Y

Трубоукладчик SHANTUI SP25Y является собственной разработкой конструкторского бюро корпорации SHANTUI. 22-тонная машина с максимальной грузоподъемностью 25 т и стрелой 5,5 м создана на базе надежного бульдозера SHANTUI SD16 и оснащена тем же дизельным силовым агрегатом Weichai WD10G178E25. Если высота подъема в 4,4 м при стандартной стреле не устраивает заказчика, то есть возможность установки стрелы длиной 6,1 м.

Благодаря компактным размерам SHANTUI SP25Y обладает хорошей манёвренностью. Низкий центр тяжести позволяет трубоукладчику SHANTUI SP25Y работать на уклонах до 30°.

Трубоукладчик SHANTUI SP45Y

Трубоукладчик SHANTUI SP45Y

Трубоукладчик SHANTUI SP45Y создан на базе бульдозера SHANTUI SD22. Данная модель оснащена двигателем Cummins NTA855-C280, отличающимся высокой экономичностью и соответствующим современным экологическим стандартам. Двигатель оснащен эффективной системой охлаждения и защищен от перегрева. Управление стрелой производится при помощи небольшого и чувствительного джойстика. Безопасность производимых работ обеспечивается ограничителем момента, ограничителем скольжения лебедочного троса, ограничителем груза, а также электронной системой мониторинга и оповещения при возникновении неполадок и возможных аварийных ситуаций. Все операции, производимые при помощи стрелы, осуществляются в автоматизированном режиме.

Трубоукладчик SHANTUI SP70Y

Трубоукладчик SHANTUI SP70Y

В основе SHANTUI SP70 лежит хорошо зарекомендовавший себя бульдозер SD32. Установка противовеса дала прирост собственной массы до 49,5 т, что позволило использовать трубоукладчик с нагрузкой до 70 т. SP70 очень устойчив благодаря длинной гусеничной тележке с 9 опорными катками и башмаком 760 мм с однопрофильным грунтозацепом. Трубоукладчик предназначен для работы в суровых условиях эксплуатации, поэтому особое внимание уделено качеству металла и общей прочности конструкции. Кабина оператора оборудована с расчётом на непрерывную и продолжительную работу.

Трубоукладчик SHANTUI SP90Y

Трубоукладчик SHANTUI SP90Y

Трубоукладчик SHANTUI SP90Y является самым мощным и грузоподъёмным в своём семействе. Двигатель CUMMINS NTA855-C360, сверхустойчивое шасси, единая система управления лебёдкой и стрелой, автоматический контроль нагрузки стрелы, усиленное крепление ходовой части обеспечат надёжную работу в любых климатических условиях. Кондиционер входит в стандартную комплектацию.



  SP25Y SP45Y SP70Y SP90Y
Мощность, кВт (л.с.) 120(163) 169(230) 235(320) 257(350)
Грузоподъёмность, т 25 45 70 90
Эксплуатационная масса, кг 22 000 34 000 49 500 55 000
Габаритные размеры (ДхШхВ), мм 4000 х 3280 х 2954 4750 х 3690 х 2700 5560 х 3940 х 3395 5650 х 3940 х 3600
Радиус разворота, мм 2950 3200 3950 3950
Ширина колеи, мм 2050 2250 2380 2490
Длина опорной поверхности, мм 2635 3050 3620 3620
Башмак, мм 560/610 610/660 760 860
Давление на грунт, МПа 0,07/0,065 0,086/0,078 0,086 0,086
Длина стрелы, м 5,5/6,1 6,5/7,5 7,3/9,0 8,6
Высота подъёма стрелы, мм 4400/5200 5250 6550/8150 7000
Вылет стрелы, м 1,22 – 5,4/1,2 – 6,3 1,22 – 6,65 1,2 – 7,2/1,2 – 8,8 1,2 – 8,9
Скорость подъёма крюка, м/мин 0 – 12,0 0 – 6,0 0 – 6,0 0 – 6,0



Трубоукладчики являются незаменимыми машинами при создании нефтегазовых и водопроводов. Применение данной спецтехники облегчает монтаж труб и оборудования, увеличивая скорость выполнения работ. Трубоукладчики Shantui обладают высокой манёвренностью и проходимостью, что позволяет применять их практически везде.

Производство трубоукладчиков Shantui соответствует мировым стандартам.

Конструкторское бюро Shantui имеет обратную связь с покупателями и при необходимости может вносить технические изменения в конструкцию трубоукладчиков. Выбирая трубоукладчики Shantui, покупатели выбирают функциональную и надёжную технику высокого качества. Компания ООО «СтройИмпортТехника» эксклюзивный дистрибьютор Shantui Construction Mashinery Co., Ltd на территории Российской Федерации обеспечивает технику Shantui запасными частями, расходными материалами и сервисным обслуживанием по доступным ценам во время всего срока эксплуатации.
