Повышение энергоэффективности гидромолотов, применяемых при разрушении негабаритов горных пород, на основе эффекта влияния геометрии элементов ударного узла

А.М. Азимов , И.А. Жуков
Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация
Горная Промышленность №3 / 2025 стр.71-79

Резюме: В статье представлены результаты теоретических и экспериментальных исследований, направленных на практическую реализацию возможности учета эффекта влияния геометрии ударного узла при выборе рациональных конструктивных параметров гидромолотов. Исследования проведены на экспериментальном стенде, который основан на принципе действия вертикального копра. Стенд изготовлен на кафедре машиностроения Санкт-Петербургского горного университета императрицы Екатерины II. Показано, что бойки, выполненные в виде тел вращения экспоненциальной кривой, трактрисы и гиперболы позволяют сократить величину энергии удара более чем на 50%. Представлен и обоснован способ встраивания в корпуса гидромолотов бойков с криволинейной образующей боковой поверхности при условии сохранения параметров ударного импульса, согласованного со свойствами разрушаемой породы. Результаты проведенных исследований позволили обосновать новое техническое решение бойка, которое способствует повышению энергоэффективности гидромолотов, применяемых при разрушении горных пород высокой крепости.

Ключевые слова: горная порода, дробление негабаритов, гидромолот, ударный узел, боек, пика, ударный импульс, геометрия бойка

Для цитирования: Азимов А.М., Жуков И.А. Повышение энергоэффективности гидромолотов, применяемых при разрушении негабаритов горных пород, на основе эффекта влияния геометрии элементов ударного узла. Горная промышленность. 2025;(3):71–79. https://doi.org/10.30686/1609-9192-2025-3-71-79

Информация о статье

Поступила в редакцию: 17.02.2025

Поступила после рецензирования: 10.04.2025

Принята к публикации: 21.04.2025

Информация об авторах

Азимов Амирхон Махмудалиевич – аспирант кафедры машиностроения, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0002-4062-0584; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Жуков Иван Алексеевич – доктор технических наук, заведующий кафедры машиностроения, Санкт-Петербургский горный университет императрицы Екатерины II, г. СанктПетербург, Российская Федерация; https://orcid.org/0000-0001-9068-3201; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

Горнодобывающая промышленность – одна из наиболее значимых отраслей экономики [1; 2], влияющих на устойчивое развитие страны, согласно современным исследованиям более 85% мировых месторождений полезных ископаемых принадлежит государствам [3–5]. Основной отраслью горнодобывающей промышленности России является добыча нерудных твердых полезных ископаемых [6–8]. Согласно стоимостной оценке доля залежей нерудного сырья в России составляет 15%. Однако разработка нерудных месторождений твердых полезных ископаемых затрудняется выходом негабаритов [9–11], транспортировка и дальнейшая переработка которых снижает темпы выработки горных массивов. Частота возникновения негабаритов при проведении горных разработок связана непосредственно со способом их проведения [12–14].

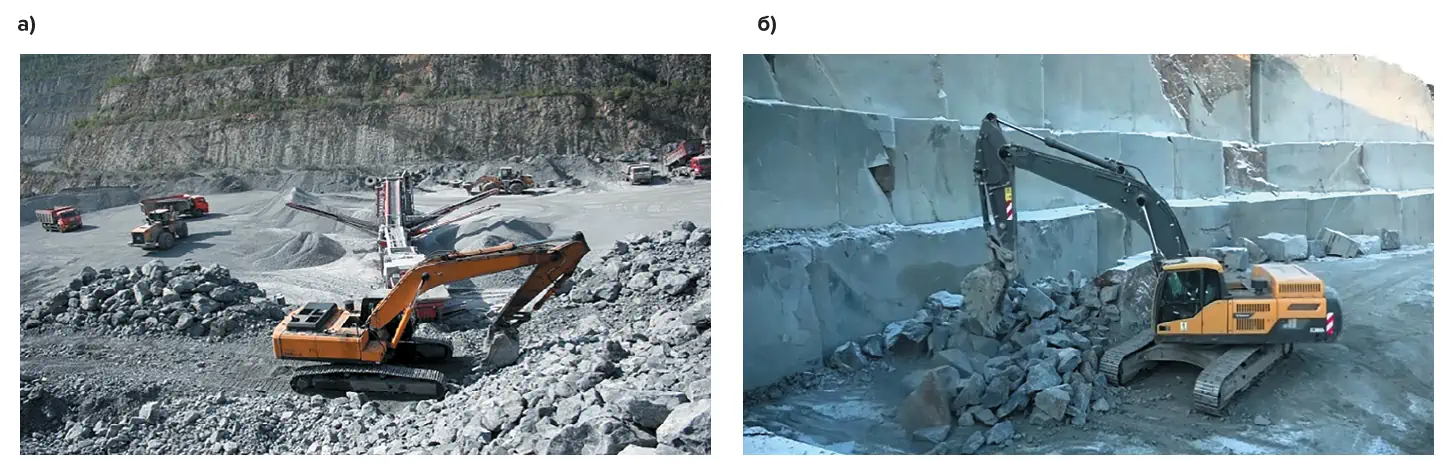

Рис. 1 Способы добычи горных пород: а – буровзрывной, б – камнерезный
Fig. 1 Methods of rock mining: а - drilling and blasting, б - rock-cutting

При открытой разработке наиболее распространены буровзрывные способы выработки массива (рис. 1, а), при которых доля выхода негабаритов от всей взорванной горной массы может достигать 37%, из них более 90% объёмом 1,5–2,5 м³, среди которых более 75% труднодробимые [15; 16]. Выход негабаритов может быть снижен при применении камнерезного способа добычи (рис. 1, б) в связи с тем, что камнерезным способом добывают каменные блоки высокого качества, со строго вымеренными размерами, которые далее разделяются в соответствии с требованиями заказчиков [17–19].

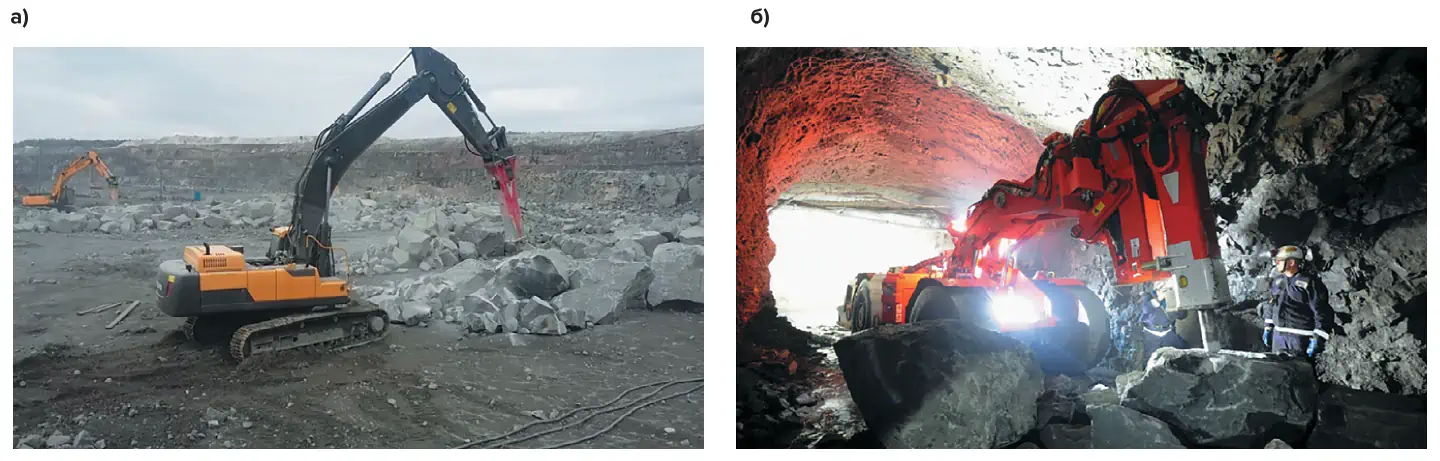

Рис. 2 Вторичное дробление негабаритов: а – при открытой разработке, б – при подземной разработке месторождений
Fig. 2 Secondary breaking of oversized rocks: а - in surface mining, б - in underground mining

Процессы вторичного дробления негабаритов горных пород (рис. 2) осуществляются с применением специализированных механизированных горных машин и комплексов со сменным навесным оборудованием в виде машин ударного действия [20–22]. В условиях высокой частоты выхода негабаритов доля затрат на вторичное дробление составляет 20–25% от суммарных затрат на очистную выемку [23; 24].

Машины ударного действия достаточно разнообразны, однако в процессах вторичного дробления негабаритов на месторождениях наиболее распространено применение гидромолотов (рис. 3). Являясь сменным навесным оборудованием, гидромолоты применяются для раскалывания негабаритов рабочим инструментом – пикой (рис. 3, з), в результате формирования в нем ударного импульса, образуемого путём нанесения удара бойком (рис. 3, ж), который приводится в движение под воздействием давления жидкости в гидравлической системе молота [25–27].

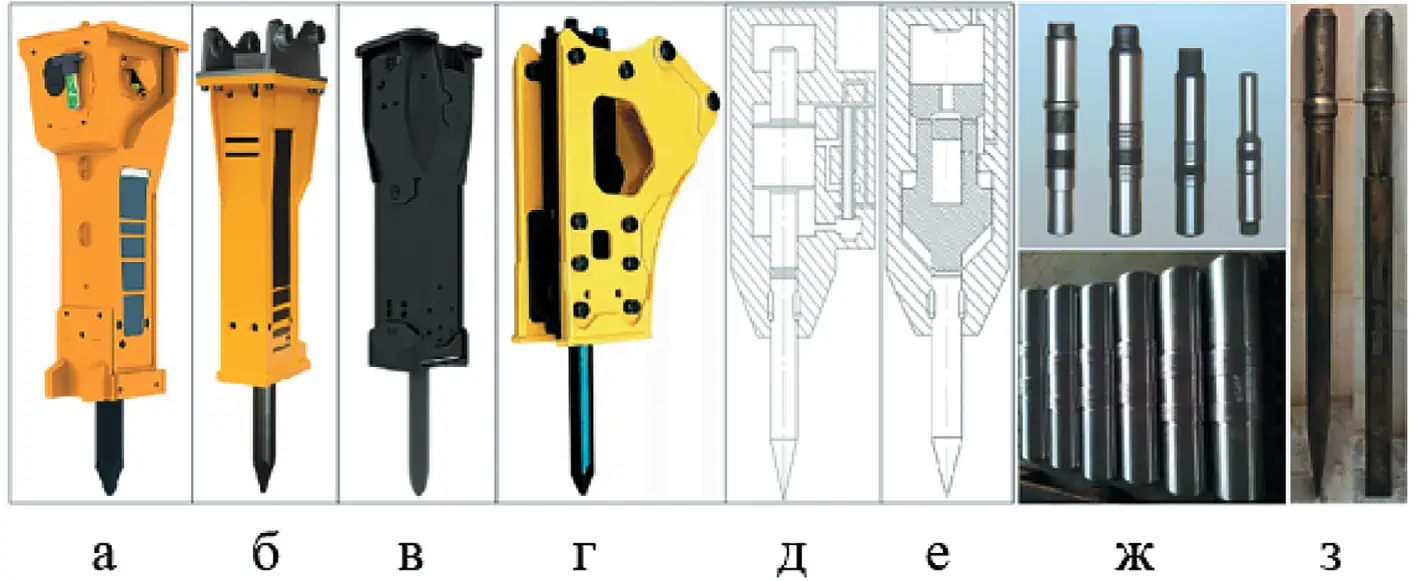

Рис. 3 Гидромолоты и элементы их ударных узлов: а–е – типовые конструкции, ж – поршень-бойки, з – пики
Fig. 3 Hydraulic hammers and elements of their impact units: а-е - conventional designs, ж - anvil blocks, з - picks

Боёк и рабочий инструмент образуют так называемый ударный узел гидромолота, геометрические характеристики которого влияют на энергоэффективность машины [28–30]. Советский учёный, специалист в области теории удара Александров Е.В. в 1962 г. сделал открытие, согласно которому коэффициент передачи энергии удара зависит не только от массы бойка и его предударной скорости, а также и от геометрических форм соударяющихся элементов ударного узла [31; 32]. Тем не менее, вопреки этому открытию и многочисленным исследованиям процессов соударения и машин ударного действия, практического применения данные исследования в существующих гидромолотах не нашли. Абсолютное большинство гидромолотов оснащены бойками примитивной цилиндрической формы (рис. 3, ж) [33; 34]. Это обусловлено тем, что интегрирование бойков сложной геометрической формы с рациональной криволинейной образующей боковой поверхности с точки зрения энергоэффективного разрушения горной породы в существующие машины ударного действия осложняется конструктивными особенностями и принципом работы гидромолотов.

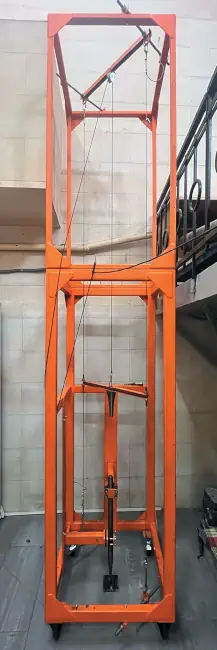

Рис. 4 Экспериментальный стенд, который основан на принципе действия вертикального копра, изготовленный на кафедре машиностроения Санкт-Петербургского горного университета императрицы Екатерины II
Fig. 4 A test bench based on the principle of an impact tension machine that was manufactured at the Department of Mechanical Engineering of the Empress Catherine II Saint Petersburg Mining University

В этой связи особой актуальностью обладает идея применения эффекта влияния геометрии элементов ударных узлов для создания в ударной системе гидромолота волнового импульса упругой деформации, соответствующего свойствам и условиям разрушения горной породы при дроблении негабаритов.

Целью исследования является обоснование рациональных геометрических параметров элементов ударных узлов гидромолотов, обеспечивающих повышение энергоэффективности при разрушении негабаритов горных пород. Задачами исследования являются обоснование геометрических параметров элементов ударного узла гидромолота, соответствующих импульсному воздействию, согласованному с физико-механическими характеристиками разрушаемого объекта, и разработка технического решения конструктивного исполнения поршень-бойка гидромолота, беспрепятственно встраиваемого в его цилиндрический корпус, с обеспечением генерирования в рабочем инструменте ударного импульса, соответствующего силам сопротивления породы разрушению.

Материалы и методы

Одним из действенных методов исследования влияния геометрии бойков на эффективность разрушения горных пород в результате ударного воздействия является экспериментальный. В этой связи на кафедре машиностроения Санкт-Петербургского горного университета императрицы Екатерины II был изготовлен экспериментальный стенд (рис. 4), основанный на принципе действия вертикального копра.

Стенд состоит из передвижного каркаса, в нижней части которого установлены боковые фиксаторы ударного инструмента, обеспечивающие его регулировку в двух плоскостях с целью придания строго вертикального положения. К основаниям каркаса посредством регулировочных шпилек, проушин и талрепов крепятся вертикальные направляющие из стального троса, на которых через стальные втулки установлена каретка. К центральной части каретки посредством резьбового соединения осуществляется крепление ударника. Конструкция разработанного стенда позволяет выставить по уровню боек, инструмент и направляющие, обеспечивая тем самым беспрепятственное свободное падение бойка и его контакт в момент нанесения удара по инструменту по всей площади торца.

Методика проведения эксперимента следующая. В основании стенда закладывается разрушаемый объект, на которой опирается пика гидромолота, установленная в фиксаторах с обеспечением возможности вертикального перемещения. Боек, закрепленный на каретке, поднимается до заданной высоты и сбрасывается с ускорением свободного падения. В конце хода боек наносит удар по торцу пики, которая, в свою очередь, воздействует на разрушаемый объект. Для каждого из различающихся по форме ударников дискретно изменяется высота сброса и фиксируется факт разрушения объекта воздействия.

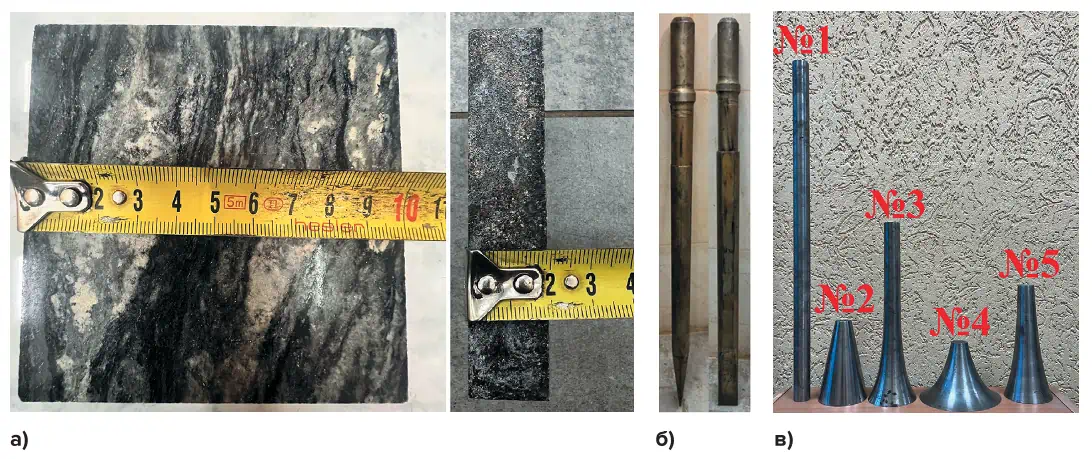

Рис. 5 Опытные образцы
Fig. 5 Test samples

В качестве объекта разрушения (рис. 5, а) использовались плиты из мрамора «Volakas» и «Panda Black» размером 100x100x20 мм с коэффициентом крепости по шкале M.M. Протодьяконова f = 8.

Рабочий инструмент (рис. 5, б) – клиновидная пика гидромолота с размерами: длина – 700 мм, ширина клина – 40 мм, угол заострения – 15°, диаметр ударного торца – 25 мм.

В качестве опытных образцов ударников выбраны 5 различающихся по геометрической форме бойков [35] с одинаковыми массой, равной 2 кг, и диаметром ударного торца – 25 мм:

– боёк №1 – обладает традиционно применяемой цилиндрической формой с постоянным по длине бойка поперечным сечением;

– боёк №2 – имеет форму усеченного конуса, выбран как один из наиболее простых в изготовлении;

– боёк №3 – выполнен в форме экспоненциоида вращения, выбран в силу того, что способен генерировать ударный импульс с минимальной энергией отраженной волны;

– боёк №4 – имеет форму псевдосферы, т.е. образующей боковой поверхности является трактриса, выбран в силу того, что способен генерировать ударный импульс с линейным законом нарастания его амплитуды;

– боёк №5 – выполнен в форме гиперболоида вращения, выбран в силу того, что позволяет генерировать ударный импульс с максимальной амплитудой в сравнении с любыми другими формами бойков.

Анализ ударных импульсов производился посредством специализированного авторского программного обеспечения «Удар бойком сложной геометрической формы» (Свидетельство №2019619495 / Тимофеев Е.Г., Жуков И.А. – зарегистр. 18.07.2019), основанного на графоаналитическом методе решения задачи продольного соударения стержней. В качестве исходных данных используется трехмерная модель бойка, с которой в автоматизированном режиме берутся данные о характере изменения площади поперечного сечения бойка по его длине. Для выполнения расчета задаются масса бойка, предударная скорость, плотность и модуль упругости материала соударяющихся тел, также диаметр ударного торца пики. Программа позволяет определять такие характеристики ударного импульса, как: F₀ – начальное значение силы удара, кН; F_max – максимальное значение силы удара, кН; k – коэффициент усиления, равный F_max / F₀; T₁ – время первой волны ударного импульса, мкс; P₁ – импульс силы, кН-мкс, первой от удара смоделированным бойком, которая содержит в себе максимальную часть энергии удара.

Результаты

По результатам физического эксперимента (табл. 1) определены предельные значения высоты сброса бойков различной формы, при которых происходило гарантированное разрушение образца горной породы: для бойка №1 – 1,00 м; для бойка №2 – 0,85 м; для бойка №3 – 0,45 м; для бойка №4 – 0,44 м; для бойка №5 – 0,42 м.

Кинетическая энергия, с которой боек наносит удар по пике, определяется формулой

E = mgh, (1)

где m – масса бойка, кг; g – ускорение свободного падения, м/с²; h – высота сброса, м.

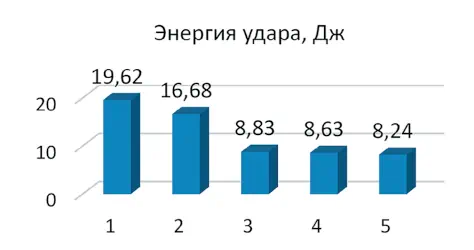

Рис. 6 Диаграмма значений энергии удара
Fig. 6 Impact energy diagram

Полученные расчетные значения энергии удара бойками №1–№5 приведены на рис. 6.

Таблица 1 Результаты эксперимента
Table 1 Experimental results

Примечание: разрушение образца горной породы «+» – происходит, «–» – не происходит.

Относительная энергоэффективность бойков рассчитывается по формуле, %,

(2)

где i – порядковый номер бойка; E_i – энергия удара бойком №i; E₁ – энергия удара бойком №1.

Сравнительный анализ полученных экспериментальных данных подтверждает тот факт, что применение цилиндрического бойка заведомо ведет к увеличению энергоемкости процесса дробления горной породы. Выполнение бойка в форме усеченного конуса позволяет снизить энергию удара, необходимую для разрушения горной породы высокой крепости, в сравнении с энергией, затрачиваемой на разрушение идентичного образца горной породы цилиндрическим бойком, на 15% (рис. 7). Практическая реализация бойков с образующей боковой поверхности, выполненной по экспоненциальной кривой, трактрисе и гиперболе, позволяет сократить энергию удара на 55–58% (рис. 7), что в очередной раз подтверждает актуальность решения задачи повышения энергоэффективности гидромолотов, путем встраивания в их конструкцию поршень-бойков криволинейной формы.

Ударные импульсы, генерируемые бойками выбранных форм, были найдены с применением вышеназванного программного обеспечения, их параметры приведены в табл. 2.

Анализ приведенных в табл. 2 данных свидетельствует о том, что при почти одинаковой энергии удара бойками №3, №4 и №5 результативность процесса дробления горной породы определяется совокупностью длительности первой волны ударного импульса и его максимальной амплитуды, т.е. величиной импульса силы, которая фактически определяется площадью под графиком ударного импульса. Следовательно, при малой длительности амплитуда должна быть выше, и наоборот. В свою очередь, эти параметры зависят от габаритных размеров ударника. В связи с этим можно сделать вывод, что все три бойка под номерами 3, 4 и 5 имеют место с точки зрения их практической реализации в реальных конструкциях гидромолотов.

Однако возникает задача встраивания бойков с криволинейной боковой поверхностью в цилиндрические корпуса гидромолотов при условии сохранения параметров генерируемых такими бойками ударных импульсов.

Решением поставленной задачи является выполнение бойка в виде двух жестко соединенных между собой частей – поршневой и ударной. Поршневая часть выполняется в виде цилиндроконической оболочки, а ударная часть – в форме тела вращения выбранной кривой. При этом в ударной части со стороны воспринимающего торца выполняется центральное глухое отверстие при условии, что площадь этого отверстия равна площади цилиндроконической оболочки в любом поперечном сечении по длине бойка, но с учетом направления распространения волны ударного импульса. Цилиндроконическая оболочка может быть ориентирована цилиндрической частью как в сторону воспринимающего торца (рис. 8, a), так и в сторону ударного (рис. 8, б).

Известно, что параметры ударного импульса определяются и полностью зависят от геометрической формы бойка, а именно от распределения его объема по длине [35]. Следовательно, бойки машин ударного действия, имеющие разную геометрическую форму, но одинаковую длину и идентичное распределение объема по длине (рис. 8), генерируют в рабочем инструменте машины идентичные ударные импульсы.

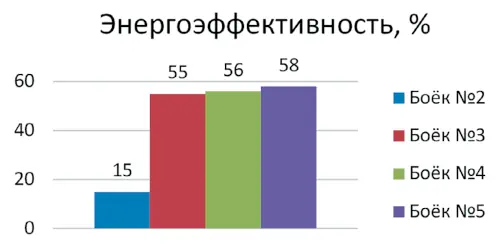

Рис. 7 Энергоэффективность разрушения горной породы ударным воздействием через пику бойками различных форм
Fig. 7 Energy efficiency of rock disintegration by percussive impact of the anvil blocks of different shapes through the pick

Таблица 2 Сравнительная характеристика бойков
Table 2 Comparative characteristics of anvil blocks

Предложенный вариант конструктивного исполнения поршень-бойка гидромолота защищен патентом РФ №221725 от 21.11.2023 г.

С учетом возможной технологии изготовления (например, способом литья) представленного нового технического решения бойка (рис. 8, б, в), а также во избежание возникновения концентрации напряжений острые углы в местах перехода сечений будут скруглены, что естественно повлечет за собой отклонение геометрической формы бойка от исходного (см. рис. 8, а), представляющего собой тело вращения какой-либо плоской кривой. Выполнение бойка с цилиндроконической оболочкой, ориентированной цилиндрической частью в сторону ударного (см. рис. 8, б), также приводит к отличию геометрических форм бойка с оболочкой и исходного (см. рис. 8, а), как это показано с учетом направления распространения ударной волны на рис. 9. Однако расчет и детальный анализ ударных импульсов, генерируемых тремя бойками, показанными на рис. 8, с учетом их исполнения и скруглений в острых углах, показал, что погрешность, разница величин основных параметров импульса, таких как максимальная амплитуда и длительность импульса, составляет менее 1%. В силу незначительности данной погрешностью можно пренебречь.

С целью обоснования рациональных соотношений геометрических параметров бойков с цилиндроконическими оболочками с точки зрения прочности и устойчивости бойка в корпусе гидромолота проведен анализ их напряженно-деформированного состояния с применением метода конечных элементов. Бойки были сконструированы по наиболее эффективным образцам №№3, 4 и 5. Моделирование проведено в программном комплексе T-Flex CAD при условиях закрепления посадочной поверхности цилиндрической поршневой части бойка по наружному диаметру и приложения распределенной нагрузки к ударному торцу бойка, равной по величине максимальной силе удара, согласно данным из табл. 2.

Результаты прочностного расчета бойков, в частности по определению коэффициента запаса прочности, показали, что при определенных соотношениях размеров цилиндроконической оболочки и центрального отверстия условие прочности выполняется, а именно коэффициент запаса прочности составляет: для бойка №3 – 1,66 (рис. 10, а); для бойка №4 – 1,1 (рис. 10, б); для бойка №5 – 2,4 (рис. 10, в).

По результатам подбора рациональных геометрических соотношений элементов бойков были установлены зависимости линейных размеров цилиндроконической оболочки: толщины Δ_ц, длины цилиндрической части l_ц, длины конической части l_к от диаметра D воспринимающего торца и от длины бойка l, обеспечивающие значение коэффициента запаса прочности больше 1. Для обеспечения прочности бойка №3 с цилиндроконической оболочкой при проектировании должны быть соблюдены соотношения:

Δ_ц/D ∈ 0,05÷0,06; l_ц/D = l_к/D ∈ 0,45÷0,55; (3)

Δ_ц/l ∈ 0,02÷0,025; l_ц/l = l_к/l ∈ 0,2÷0,25. (4)

Для бойка №4:

Δ_ц/D ∈ 0,07÷0,075; l_ц/D = l_к/D ∈ 0,45÷0,55; (5)

Δ_ц/l ∈ 0,025÷0,03; l_ц/l = l_к/l ∈ 0,15÷0,2. (6)

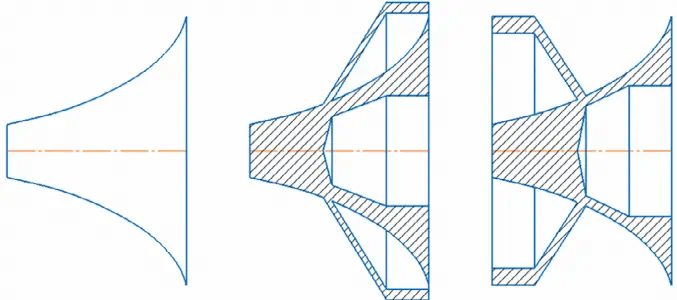

Рис. 8 Бойки, генерирующие идентичные ударные импульсы
Fig. 8 Anvil blocks that generate identical impact pulses

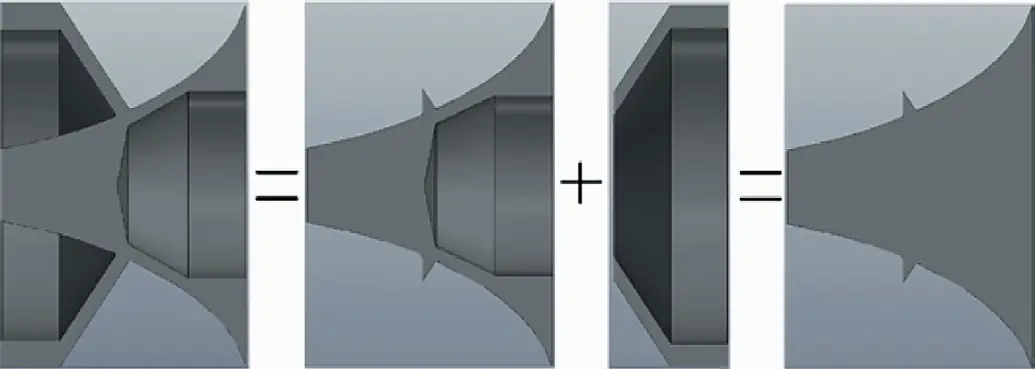

Рис. 9 Принцип расчета массива площадей сложных 3D моделей в программе T-Flex CAD
Fig. 9 The principle to calculate an array of areas for complex 3D models in the T-Flex CAD software

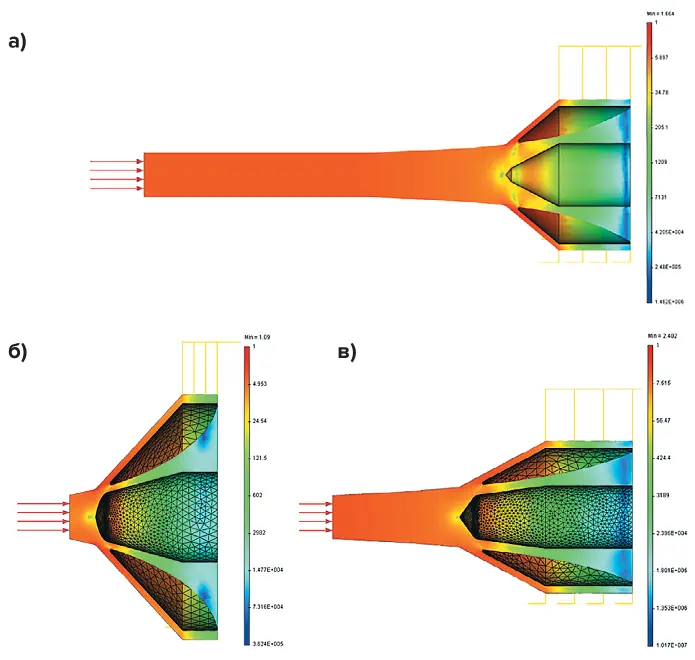

Рис. 10 Результаты прочностного расчета бойков
Fig. 10 Results of strength calculation of the anvil blocks

Для бойка №5:

Δ_ц/D ∈ 0,05÷0,055; l_ц/D = l_к/D ∈ 0,6÷0,7; (7)

Δ_ц/l ∈ 0,02÷0,025; l_ц/l = l_к/l ∈ 0,25÷0,3. (8)

При этом выполнение бойков с цилиндроконической оболочкой, ориентированной цилиндрической частью в сторону ударного торца, позволяет увеличить значение коэффициента запаса прочности и уменьшить концентрацию напряжений в опасных сечениях. В качестве примера на рис. 11 показан результат расчета на прочность бойка №4, согласно которому коэффициент запаса прочности увеличился до 1,18.

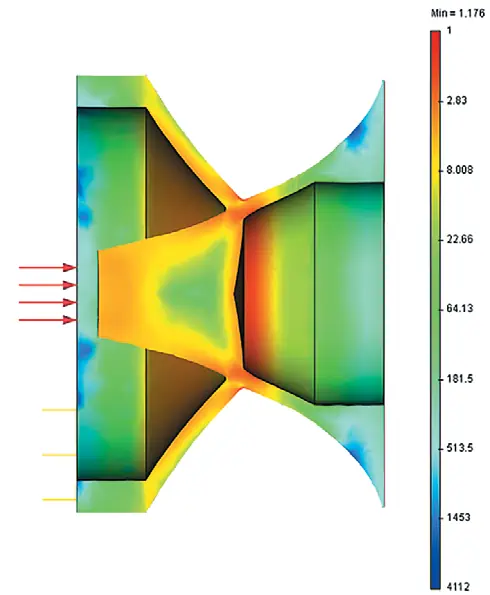

Рис. 11 Результат расчета на прочность бойка №4
Fig. 11 Distribution of the safety factor for anvil block No. 4

Заключение

Таким образом, проведенные исследования доказывают необходимость и возможность учета эффекта влияния геометрии ударных узлов в гидравлических импульсных машинах, предназначенных для разрушения негабаритов горных пород. Встраивание в ударный узел гидромолота бойка с криволинейной образующей боковой поверхности ударной части достигается путем оснащения его цилиндроконической оболочкой и центральным глухим отверстием с одинаковым распределением их объемов по длине бойка с учетом направления распространения ударного импульса упругой деформации. Генерирование в пике гидромолота ударного импульса, соответствующего силам сопротивления горной породы при ударном воздействии, путем подбора рациональной формы бойка обеспечивает сокращение количества энергии, необходимой для дробления негабаритов, более чем на 50%.

Вклад авторов

Все авторы сделали эквивалентный вклад в подготовку публикации.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.
