Выбор флотационной установки в технологии реализации комплексной очистки сточных вод угольных предприятий

Л.А. Иванова¹, Е.С. Михайлова¹, И.В. Тимощук¹, А.К. Горелкина¹, В.П. Иванова^2
1 Кемеровский государственный университет, г. Кемерово, Российская Федерация
² Сибирский государственный медицинский университет, г. Томск, Российская Федерация
Горная Промышленность №4 / 2025 стр. 151-156

Резюме: Очистка карьерных вод угольных разрезов, которые характеризуются большим объемом сточных вод, низкой температурой и присутствием плохо удаляемых веществ – сульфатов, хлоридов, нитратов и ионов аммония, что значительно затрудняет выбор оптимальной технологии водоочистки, представляет собой сложную инженерную задачу. Стадия реагентной обработки исходной сточной воды предназначена для глубокого удаления из неё взвешенных и коллоидных веществ, нефтепродуктов, фосфатов и соединений тяжёлых металлов, в частности железа. Флотацию применяют при очистке сточных вод многих производств для удаления нерастворимых диспергированных примесей, которые самопроизвольно плохо отстаиваются. Цель исследования – определение оптимальной конфигурации и режима работы флотационного оборудования для достижения максимальной эффективности очистки сточных вод угольных предприятий. В статье дано детальное описание принципов работы флотокомбайнов различных типов для очистки сточных вод угольных предприятий, а также представлена информация о результатах промышленных испытаний в реальных условиях эксплуатации. Для очистки сточных вод производительностью до 100 м3/ч рекомендуем использовать электрофлотатор гибридного типа (оптимальная установка от 1 до 4 электрофлотаторов производительностью 25 м3/ч). Для очистки сточных вод производительностью сброса свыше 100 м3/ч целесообразнее использовать напорные флотаторы производительностью от 50–100 м3/ч. Проведение испытаний помогает принять обоснованные технические и управленческие решения, направленные на улучшение качества очистки сточных вод и сокращение издержек предприятия.

Ключевые слова: угледобывающее предприятие, очистка сточных вод, реагентная очистка, флотокомбайны, гибридный флотатор

Благодарности: Исследование выполнено в рамках комплексной научно-технической программы полного инновационного цикла «Разработка и внедрение комплекса технологий в областях разведки и добычи полезных ископаемых, обеспечения промышленной безопасности, биоремедиации, создания новых продуктов глубокой переработки из угольного сырья при последовательном снижении экологической нагрузки на окружающую среду и рисков для жизни населения», утвержденной Распоряжением Правительства Российской Федерации от 11.05.2022 г. №1144-р, при финансовой поддержке Министерства науки и высшего образования Российской Федерации, № соглашения 075-15–2022-1201 от 30.09.2022 г.

Для цитирования: Иванова Л.А., Михайлова Е.С., Тимощук И.В., Горелкина А.К., Иванова В.П. Выбор флотационной установки в технологии реализации комплексной очистки сточных вод угольных предприятий. Горная промышленность. 2025;(4):151–156. https://doi.org/10.30686/1609-9192-2025-4-151-156

Информация о статье

Поступила в редакцию: 04.05.2025

Поступила после рецензирования: 24.06.2025

Принята к публикации: 25.06.2025

Информация об авторах

Иванова Людмила Анатольевна – кандидат технических наук, доцент кафедры техносферной безопасности, Кемеровский государственный университет, г. Кемерово, Российская Федерация; https://orcid.org/0000-0002-4103-8780; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Михайлова Екатерина Сергеевна – кандидат химических наук, директор Института нано-, био-, информационных, когнитивных и социогуманитарных технологий, доцент кафедры техносферной безопасности, Кемеровский государственный университет, г. Кемерово, Российская Федерация; https://orcid.org/0000-0002-0673-0747; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Тимощук Ирина Вадимовна – доктор технических наук, профессор кафедры техносферной безопасности, Кемеровский государственный университет, г. Кемерово, Российская Федерация; https://orcid.org/0000-0002-1349-2812; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Горелкина Алена Константиновна – доктор технических наук, профессор кафедры техносферной безопасности, Кемеровский государственный университет, г. Кемерово, Российская Федерация; https://orcid.org/0000-0002-3782-2521; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Иванова Вера Павловна – студент, Сибирский государственный медицинский университет, г. Томск, Российская Федерация; https://orcid.org/0009-0008-0046-5701; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

Основными маркерами-загрязнителями карьерных сточных вод выступают: взвешенные вещества, тяжелые металлы (такие как железо, марганец), а также растворенные соли [1]. Выбор оптимального способа очистки определяется результатами технико-экономического анализа, ключевыми критериями которого служат степень эффективности очистки, объем капитальных вложений, размер эксплуатационных затрат и другие показатели [2].

Существующая схема очистки и сброса карьерных вод, реализованная на большинстве угледобывающих предприятий в Кузбассе, отвечает требованиям НДТ и состоит из нескольких этапов, приведенных на рис. 1 [3]. Основными недостатками в работе имеющихся очистных сооружений на угольных разрезах являются:

1. Низкая эффективность очистки по взвешенным веществам, несмотря на наличие отстойников и фильтрации воды в фильтрующую дамбу. Этап очистки – отстаивание, фильтрование. Причина недостаточной эффективности – мелкодисперсность основной части загрязнений. Пути решения для улучшения эффективности очистки – применение технологии реагентной обработки воды [4].

2. Недостаточная эффективность очистки по органическим загрязнениям (опеченных по БПК), нефтепродуктам (в ряде случаев). Этап очистки – отстаивание, фильтрование через дамбу. Причина недостаточной эффективности – пруд-отстойник с фильтрующими дамбами не является сооружением с высокой степенью очистки от органических загрязнений. Пути решения для улучшения эффективности очистки – применение технологии реагентной обработки воды, фильтрация через материалы, обладающие сорбционными свойствами, либо применение окислительных методов очистки.

3. Отсутствие эффекта очистки по нитратам, нитритам, железу общему, сульфатам, по хлоридам.

Карьерные, ливневые и талые воды с участка открытых горных работ поступают в водосборник | По водоотливным трубопроводам вода поступает в пруд-отстойник | Вода последовательно проходит через три фильтрующие дамбы, состоящие из вскрышных пород с прослойкой цеолита, с устройством георешетки, заполненной адсорбентом

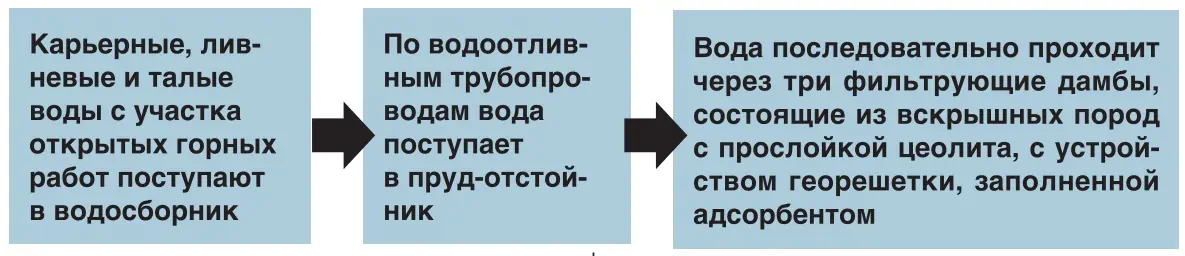

Рис. 1 Схема очистки карьерных сточных вод, реализуемая на угледобывающих предприятиях Кузбасса

Fig. 1 A flow chart of open-pit wastewater treatment implemented at coal mining operations in Kuzbass

Этап очистки – отстаивание, фильтрование через дамбу. Причина – пруд-отстойник не является сооружением, способным производить очистку от растворенных компонентов. Пути решения для улучшения эффективности очистки – строительство специализированных сооружений доочистки с завершающим этапом технологической цепочки посредством технологии обессоливания и удаления истинно растворимых веществ.

Для существенного улучшения качества сбрасываемой воды требуется строительство дополнительных очистных сооружений с применением реагентной обработки воды и других методов очистки с использованием существующего отстойника в качестве регулирующего резервуара [5].

Характеристика и принцип работы установок для флотации

Флотацию применяют для удаления из сточных вод нерастворимых диспергированных примесей, которые самопроизвольно плохо отстаиваются [6].

Широко распространенным в настоящее время и самым простым способом очистки сточных вод от большинства загрязнителей является реагентный метод. Суть его заключается во введении в сточные воды реагентов для наиболее полного осаждения ионов загрязнителя в виде их труднорастворимых солей. При реагентной обработке протекают такие процессы, как нейтрализация стоков, коагуляция, флокуляция и химическое осаждение [7].

Преимуществами флотации являются: непрерывность процесса, широкий диапазон применения, небольшие капитальные и эксплуатационные затраты, простое аппаратурное оформление, селективность выделения примесей, большая скорость процесса разделения, а также возможность получения шлама более низкой влажности (90–95%), высокая степень очистки (95–98%), возможность рекуперации удаляемых веществ. Процесс флотации включает насыщение стоков воздухом, уменьшение содержания поверхностно-активных веществ и легкоподверженных окислению соединений, уничтожение бактерий и микроорганизмов. Эти факторы обеспечивают благоприятные условия для эффективного осуществления дальнейших этапов водоочистки [8].

К недостаткам флотационного метода относятся: возможность его применения для удаления не всех загрязняющих веществ (только гидрофобных), необходимость применения реагентов для повышения гидрофобности загрязнителей и устойчивости флотопены, необходимость точной настройки оборудования, подающего воздух, для получения пузырьков определенного диаметра [9].

Для выбора в качестве рекомендаций внедрения флотации в технологическую линию комплексной очистки сточных вод были проведены опытно-промышленные испытания на двух пилотных мобильных установках производительностью 1 м³/ч. В одной установке установили флотатор гибридного типа от производителя Ingener Hybrid, в другой напорный флотокомбайн серии KBC (рис. 2).

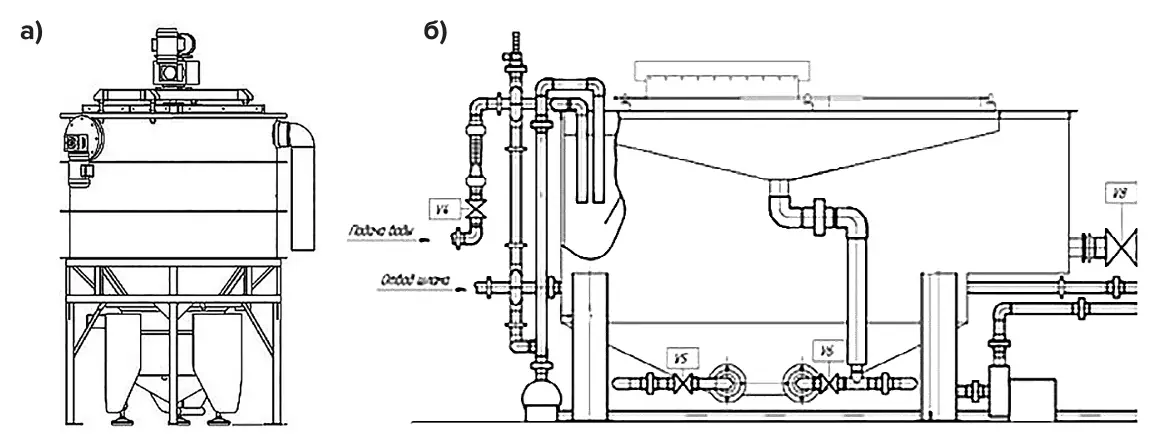

Рис. 2 Общий вид установки: а – флотатор гибридного типа от производителя Ingener Hybrid; б – напорный флотокомбайн серии КБС

Fig. 2 An overall view of the plant: а – a hybrid-type flotation unit by Ingener Hybrid; б – pressure-type flotation unit of the KBS series

Принцип работы гибридного флотатора приведен на рис. 3, в качестве особенности его работы можно выделить: использование сатурированной воды, что позволяет избежать дорогостоящих аппаратов подготовки воздуха и снизить энергозатраты. Декомпрессия сатурированной воды создает дополнительные микропузырьки, улучшающие эффективность флотации, ламинарное движение воды в пространственных элементах (вертикальных ламелях) увеличивает вероятность контакта пузырьков с флокулами. Преимуществом гибридного флотатора от производителя Ingener Hybrid является комбинация методов электрофлотации и напорной флотации, что обеспечивает повышение эффективности очистки сточных вод, эффективное удаление отложений на электродах (солей жесткости и полимерных пленок), дополнительное обеззараживание и деструкцию органических веществ за счет образования продуктов электролиза (хлор, диоксид хлора, хлорноватистая кислота, пероксид водорода), улучшенную сепарацию фаз за счет использования вертикально расположенных ламелей и специальных устройств для сбора и удаления флотошлама [10]. Описание технологической линии и режимов работы, используемых в опытно-промышленной установке, приводится в [11].

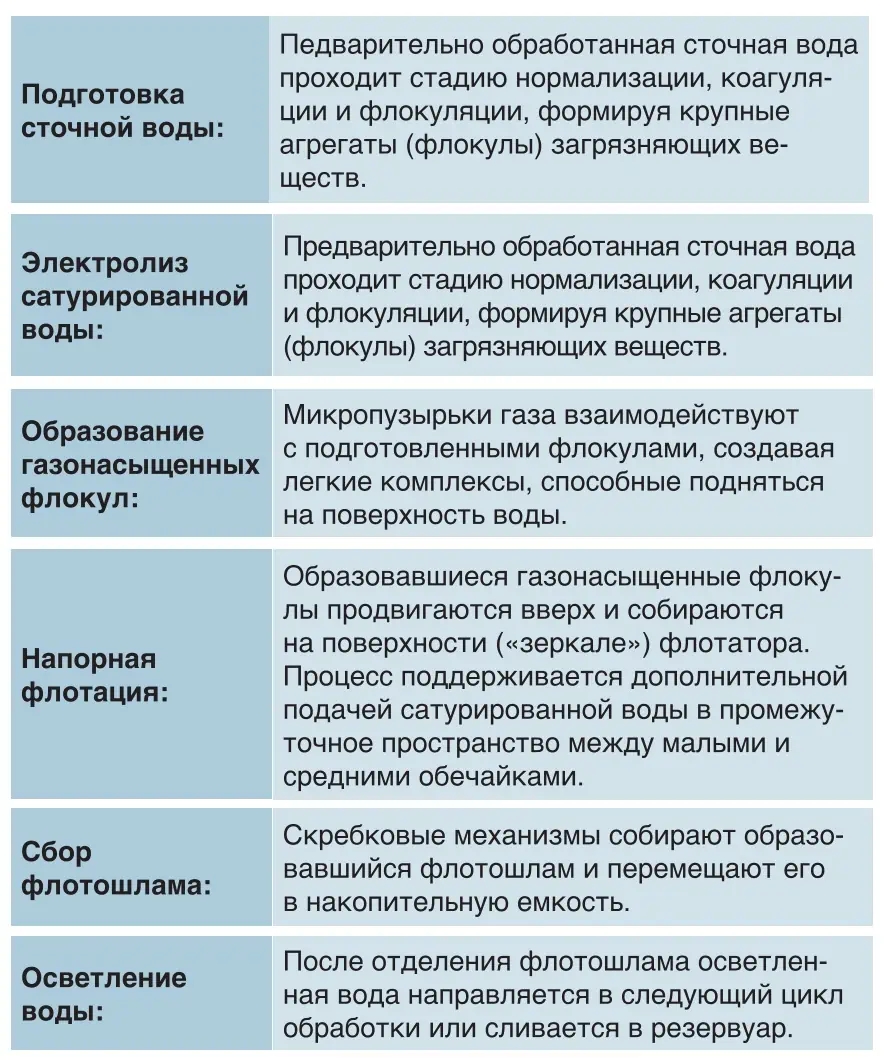

Рис. 3 Принцип работы флотатора гибридного типа от производителя Ingener Hybrid

Fig. 3 Operating principle of the hybrid-type flotation unit by Ingener Hybrid

Флотокомбайн серии KBC объединяет процессы механической и химической очистки, позволяя получать чистую воду с минимальным количеством оставшихся загрязнений, принцип работы приведен на рис. 4 [12]. Горизонтальный флотокомбайн оснащён последовательно расположенными отстойником и камерой флотации, конструкция выполнена в виде основного корпуса и дополнительного навесного оборудования. Внешняя сторона корпуса оборудована патрубками для подвода и вывода обрабатываемой воды, устройствами ввода растворов реагентов, выпускными пространство корпуса содержит отстойник, оснащённый мешалкой для равномерного распределения содержимого и системой тонких слоёв осветления, состоящей из набора наклонённых пластин. Пластины изготовлены из гофрированного материала с параметрами длины волны 10–30 см и высоты волны 1–5 см. Камера флотации оснащена снизу форсунками для подачи рабочей жидкости, а в центральной зоне размещён фильтрующий элемент из пористой волоконной структуры с размером пор 1–100 мм. Инженерное оформление процессов очистки сточных вод с использованием флотокомбайнов серии KBC приводится в [14].

Подготовка сточной воды: Электролиза сатурированной воды: Предварительно обработанная сточная вода проходит стадию нормализации, коагуляции и флокуляции, формируя крупные агрегаты (флокулы) загрязняющих веществ. Образование газонасыщенных флокул: Микропузырьки газа взаимодействуют с подготовленными флокулами, создавая легкие комплексы, способные подняться на поверхность воды. Напорная флотация: Образовавшиеся газонасыщенные флокулы продвигаются вверх и собираются на поверхности («зеркале») флотатора. Процесс поддерживается дополнительной подачей сатурированной воды в промежуточное пространство между малыми и средними обезьянами. Сбор флотошлама: Скребковые механизмы собирают образовавшийся флотошлам и перемещают его в накопительную емкость. Осветление воды: После отделения флотошлама осветления вода направляется в следующий цикл обработки или сливается в резервуар.

Принцип работы флотатора гибридного типа от производителя Ingener Hybrid

Результаты

Лабораторные эксперименты по реагентному осветлению исходной воды проводились с целью определения оптимального типа реагента и его дозы для достижения максимально возможной эффективности очистки сточных вод. Метод пробной коагуляции, помимо определения дозы коагулянта, даёт возможность наблюдать процесс флокуляции и выяснить её влияние на процесс осветления воды и осаждения осадка. По итогам пробного коагулирования были определены рабочие растворы реагентов (NaOH, флокулянта и коагулянта), а также дозировки, которые позволяют обеспечить разделение дисперсных фаз и полное осветление промышленных сточных вод.

Подготовка исходной воды: Грязная вода поступает во флотокамеру. Одновременно туда же вводится раствор специального реагента (обычно флокулянта или коагулянта). Перемешивание: Мешалка активно перемешивает воду с раствором реагента, способствует образованию хлопьев (агрегатов загрязнений). Образования хлопьев: За счет взаимодействия реагента с загрязняющими веществами формируются хлопья, содержащие частицы загрязнений. Тонкослойное осветление: Смесь с хлопьями поступает в межполочное пространство блока тонкопольного осветления. Хлопья постепенно оседает на нижние полки, двигаясь вниз по наклонным пластинам. По мере продвижения вниз хлопья накапливаются в желобах, выполненных из вол-нистого материала. Удаление осадка: Накопительные хлопья регулярно удаляются из устройства. Вторичная флотация: Предварительно осветлённая вода снова попадает во флотокамеру. Здесь вводятся пузырьки воздуха, которые формируют флотокомплексы ("частица загрязнения + пузырек"). Эти флотокомплексы поднимаются наверх, создавая слой флотошлама. Окончательная очистка: Очищенная вода, свободная от большинства загрязнений, выходит из флотокомбайна через специальный фильтр.

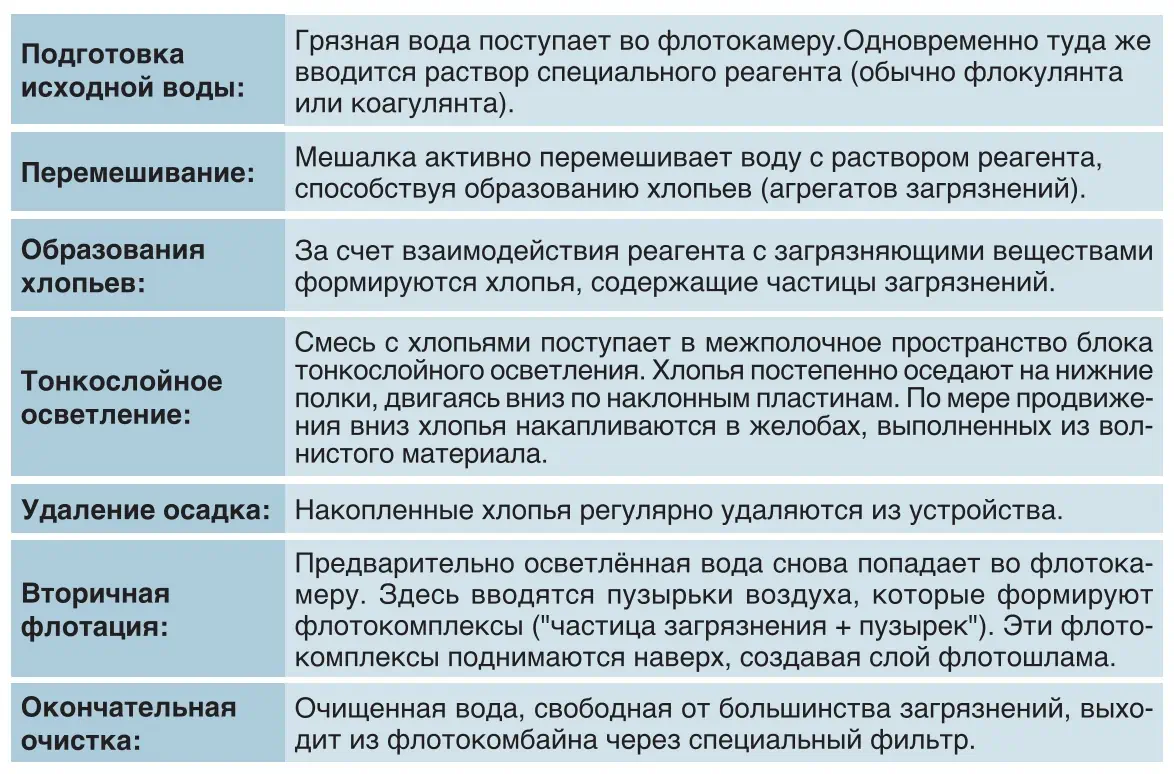

Рис. 4 Принцип работы флотокомбайна серии КБС

Fig. 4 Operating principle of the flotation unit of the KBS series

Усредненные результаты аналитического контроля анализа химического состава сточных вод, прошедших этап реагентной обработки и флотации, приведены в табл. 1. Анализ химического состава исходной сточной воды выявил превышение концентрации загрязняющих веществ выше норм ПДК по двенадцати показателям: аммоний-и-он, БПК_л, взвешенные вещества, нефтепродукты, нитриты, сульфаты, фенол, ХПК, железо, марганец, марганец растворенный, хром общий.

Таблица 1 Усредненные данные химического состава сточных вод, прошедших этапы реагентной обработки и флотации

Примечания: Красным выделены значения концентраций, превышающие нормы ПДК

– достигнута высокая степень очистки от тяжелых металлов – железа, хрома. При осаждении ионов тяжелых металлов преимущественно образуются труднорастворимые гидроксидные осадки в виде основных солей металлов;
– рост концентрации хлоридов в очищенной пробе по сравнению с исходной можно объяснить дозированием коагулянта на основе оксихлорида алюминия;
– наблюдается незначительное снижение концентрации катионов аммония. Катионы аммония могут быть дополнительно окислены гипохлоритом натрия до газообразного азота, хлорида натрия и молекул воды;
– снижение концентрации взвешенных веществ на 93% говорит о хорошей коагуляции находящихся в растворе коллоидов.

Выводы

Метод флотации применяется для извлечения из сточных вод нерастворенных дисперсных примесей, характеризующихся медленным естественным оседанием. Флотационные очистные сооружения представляют собой специальные агрегаты, предназначенные для очистки хозяйственно-бытовых и производственных сточных вод. Эти установки реализуют технологию разделения твердых и жидких фаз, что значительно улучшает качество очистки. Комплексы включают различные компоненты, включая скребковые фильтры и прочие фильтрационные модули, способные эффективно удалять крупные и мелкие фракции осадков.

Установки флотационного типа широко используются для очищения ливневых и промышленных сточных вод. Основополагающими элементами данных комплексов являются химические реагенты, обеспечивающие выделение мельчайших частиц загрязнений и формирование всплывающего слоя пены. Эта методика способствует повышению уровня чистоты обработанной воды, которую впоследствии направляют в насосные станции либо сбрасывают в природные водоёмы после завершения всех этапов очистки. Немаловажным фактором выступает грамотное конструирование трубопроводов и резервуаров, гарантирующее надёжность и продолжительный срок службы установок вне зависимости от внешних факторов.

Подбор подходящего типа флотатора осуществляется исходя из нескольких критериев:
– физико-химические характеристики разделяемых компонентов (размер частиц, гидрофобность, удельный вес и др.);
– требования к производительности и качеству очистки;
– энергозатратность осуществляемого процесса;
– габаритные размеры и конфигурация оборудования;
– стоимость самого оборудования и затраты на эксплуатацию.

Как показала работа опытно-промышленных установок, электрические флотаторы гибридного типа ускоряют процесс очистки сточных вод от содержащихся в них загрязнений и обеспечивают более высокую степень такой очистки по сравнению с напорными флотаторами. Однако существенным ограничением использования установок данного типа является их производительность (максимальная производительность электрофлотатора от производителя Ingener Hybrid – 25 м³/ч).

Таким образом, для очистки сточных вод производительностью до 100 м³/ч рекомендуем использовать электрфлотатор гибридного типа (оптимальная установка от 1 до 4 электрфлотаторов производительностью 25 м³/ч). Для очистки сточных вод производительностью сброса свыше 100 м³/ч целесообразнее использовать напорные флотаторы производительностью от 50–100 м³/ч.

Применение для очистки карьерных сточных вод угледобывающих предприятий популярных коагулярующих агентов, таких как полиоксихлорид алюминия и хлорное железо, даже при значительных дозировках реагентов (до 3 г/л) и дополнительном повышении щелочности среды не позволяет эффективно снизить содержание ионов аммония, сульфатов и марганца до допустимых нормативов предельно допустимой концентрации (ПДК), необходимых перед выпуском сточной воды в канализационную сеть. Таким образом, рекомендуется в технологическую схему промышленных очистных сооружений включить, помимо реагентной обработки и флотации, фильтрацию через сорбент на основе природных алюмосиликатов, а также сорбцию на активном угле.
