Применение спутниковой радарной интерферометрии для анализа смещений земной поверхности

Р.В. Шевчук^{1, 2}, А.И. Маневич^{1, 2}, Д.Ж. Акматов^{1, 2}, И.В. Лосев^{1, 2}, А.А. Камаев^{1, 2
1}  Геофизический центр Российской академии наук, г. Москва, Российская Федерация
²  Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация
Горная Промышленность №6/ 2025 стр. 97-104

Резюме: В статье представлены результаты анализа современных деформаций земной поверхности по результатам спутниковых радиолокационных данных Sentinel-1 с применением методов дифференциальной радиоинтерферометрии. Исследование направлено на выявление пространственных особенностей смещений и оценку геодинамической стабильности территории в условиях отсутствия выраженной тектонической активности. Полученные данные позволили провести качественную и количественную интерпретацию структуры смещений вдоль линии визирования радара, что дало возможность охарактеризовать деформационные процессы с высокой степенью достоверности. Пространственный анализ смещений не выявил выраженных аномалий, связанных с активной геодинамикой или техногенными воздействиями. Общая картина деформационного поля носит фоновый, устойчивый характер и подтверждает стабильное состояние земной поверхности в пределах исследуемой территории. Отсутствие интенсивных смещений и систематических изменений геометрии рельефа позволяет сделать вывод о том, что в исследуемом интервале наблюдений не зафиксированы значимые процессы тектонического или техногенного происхождения. Результаты демонстрируют научную и практическую значимость применения методов спутниковой интерферометрии при дистанционном мониторинге состояния земной поверхности. Использование радиоинтерферометрических данных обеспечивает объективную, регулярную и пространственно непрерывную оценку деформационной активности, что особенно актуально в условиях ограниченной наземной наблюдательной сети. Полученные выводы могут быть использованы в системах геоэкологического контроля, инженерного планирования и геодинамического районирования.

Ключевые слова: спутниковая радиоинтерферометрия, дифференциальная интерферометрия, Sentinel-1, смещения земной поверхности, геодинамический мониторинг, LOS-смещения, дистанционное зондирование

Благодарности: Работа выполнена в рамках государственного задания Геофизического центра РАН, утвержденного Минобрнауки России.

Для цитирования: Шевчук Р.В., Маневич А.И., Акматов Д.Ж., Лосев И.В., Камаев А.А. Применение спутниковой радарной интерферометрии для анализа смещений земной поверхности. Горная промышленность. 2025;(6):97–104. https://doi.org/10.30686/1609-9192-2025-6-97-104

Информация о статье

Поступила в редакцию: 02.09.2025

Поступила после рецензирования: 23.10.2025

Принята к публикации: 31.10.2025

Информация об авторах

Шевчук Роман Васильевич – кандидат технических наук, старший научный сотрудник Лаборатории геодинамики Геофизического центра Российской академии наук, г. Москва, ассистент кафедры геологии и маркшейдерского дела Горного института, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; https://orcid.org/0000-0003-3461-6383; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Маневич Александр Ильич – научный сотрудник Лаборатории геодинамики Геофизического центра Российской академии наук, г. Москва, Российская Федерация; старший преподаватель кафедры безопасности и экологии горного производства, старший преподаватель кафедры геологии и маркшейдерского дела Горного института, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Лосев Илья Владимирович – научный сотрудник Лаборатории геодинамики Геофизического центра Российской академии наук, г. Москва, Российская Федерация; ведущий инженер кафедры безопасности и экологии горного производства Горного института, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; https://orcid.org/0009-0005-0785-4986; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Акматов Дастан Женишбекович – кандидат технических наук, старший научный сотрудник Лаборатории геодинамики Геофизического центра Российской академии наук, г. Москва, Российская Федерация; ассистент кафедры геологии и маркшейдерского дела Горного института, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; https://orcid.org/0000-0001-6435-464X; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Камаев Артем Анатольевич – младший научный сотрудник Лаборатории геоинформатики и больших данных Арктики Геофизического центра Российской академии наук, г. Москва, Российская Федерация; аспирант кафедры геологии и маркшейдерского дела Горного института, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; https://orcid.org/0009-0008-5139-8086; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

Горнодобывающая промышленность играет ключевую роль в обеспечении энергетических и сырьевых потребностей современного общества: свыше 80% мировых энергетических ресурсов и более 90% промышленных материалов поступают из недр Земли в результате добычи полезных ископаемых – таких как нефть, природный газ, уголь и минеральное сырье [1]. Однако традиционные методы геодезического мониторинга, такие как ГНСС-наблюдения [2; 3], высокоточное нивелирование и тахометрическая съёмка, обладают рядом ограничений: высокая стоимость, ограниченность по площади охвата, низкая пространственная разрешающая способность и значительная трудоёмкость.

На фоне указанных ограничений особенно выделяются технологии дистанционного зондирования, в частности, интерферометрическая радиолокация с синтезированной апертурой (InSAR). Этот метод позволяет осуществлять измерения деформаций земной поверхности с субсатитметровой точностью на больших площадях при высокой пространственной детализации и минимальных эксплуатационных затратах. В некоторых случаях InSAR способен охватывать зоны шириной до 250 км с пространственным разрешением порядка 5×20 м, что делает его уникальным инструментом для месторождений с трудноустранимыми или слабонаученными процессами деформации [4; 5]. InSAR представляет собой метод активного микроволнового зондирования, в основе которого лежит регистрация амплитудно-фазовых характеристик рассеянного сигнала от элементов поверхности в пределах разрешающей ячейки. Эти характеристики выражаются в виде комплексных значений, что позволяет анализировать смещения земной поверхности с высокой точностью [4].

В работах [6–8] описывается использование РСА-интерферометрии для мониторинга деформаций земной поверхности при использовании подземного хранилища природного газа в Италии, Нидерландах, США и Канаде. Результаты исследований показывают, что РСА-интерферометрия является полезным инструментом для мониторинга и контроля деформаций земной поверхности, дающим возможность получать поле непрерывно распределенных смещений. Это позволяет выявлять опасные аномалии более эффективно, чем наземной геодезической съемкой. В основе большинства указанных явлений лежат деформации земной поверхности, возникающие вследствие перераспределения напряжений и изменения геометрии горного массива [9]. В исследовании [10] определялись деформации земной поверхности нефтяного месторождения Тентиз (Казахстан). Анализ данных ENVISAT за 2004–2009 гг. выявил четко выраженное соедание грунта с максимальной скоростью до –15,7 мм/год, подтвержденное данными геометрического нивелирования. Последующее применение РСА-интерферометрии к данным Sentinel-1 выявило значительную эволюцию смещений на месторождении в 2016–2017 г. до –79,3 мм/год [10]. Исследование [4] показало, что для оценки вертикальной деформации нецелесообразно проводить расчеты для восходящей и нисходящей траектории съемки из-за недостаточной вычислительной мощности и объема памяти вычислительных сетей. В таких случаях смещения могут быть получены в направлении нисходящего полета. В работе [5] использованы уголовные отражатели вдоль заглубленных нефтепроводов для обнаружения малых по величине движений земной поверхности и трубопровода. В работе [11] использованы комплекс методов, таких как РСА-интерферометрия, ГИС-анализ, полевые геодезические измерения и геомеханическое моделирование, для выявления опасностей проявления вдоль трубопроводов. В работе [12] приводится пример организации мониторинга газопроводов с помощью РСА-интерферометрии и радиолокационных спутниковых изображений миссии TerraSAR-X. Наблюдение и количественная оценка пространственно-временной эволюции таких деформаций необходимы для интерпретации механизмов деформационного отклика геосреда, построения прогностических моделей и оценки уровня техногенных рисков.

С момента получения первого интерферометрического изображения деформаций в 1989 г. были разработаны различные подходы к мониторингу подвижек земной поверхности с использованием амплитудной и/или фазовой информации радиолокационных изображений. Условно такие методы можно классифицировать на две основные категории:

1. Методы картирования деформаций (одиночные пары SAR-снимков):

• дифференциальная интерферометрия (DInSAR);
• интерферометрия с несколькими апертурами (MAI);
• отслеживание смещений пикселей (Offset Tracking, OT).

2. Методы временного анализа деформаций (TS-InSAR), использующие множество снимков:

• постоянные рассеиватели (PS-InSAR);
• метод малых базисов (SBAS-InSAR);
• гибридные и расширенные модификации (например, SqueeSAR).

Дифференциальная интерферометрия (DInSAR). DinSAR – один из наиболее известных и широко используемых методов InSAR, основанный на анализе интерферометрической фазы двух котерейных SAR-снимков, полученных с одного и того же ракурса, но в разные моменты времени. Радарные данные за счет большей длины электромагнитной волны имеют пропорционально большую проникающую способность в сравнении с оптическими данными. Разность фаз интерферограммы содержит несколько составляющих: топографическую, орбитальную, атмосферную, шумовую и собственно деформационную. После устранения влияния рельефа (с помощью цифровых моделей высот), орбитальных ошибок, атмосферных возмущений и фазовых шумов остаётся компонент, связанный с перемещениями поверхности вдоль линии визирования радара. Эта составляющая масштабируется в реальные смещения с использованием известной длины волны радара. Таким образом, можно получить поле однокомпонентных деформаций с точностью до сантиметров и миллиметров.

Интерферометрия с несколькими апертуарами (МАI) В отличие от DlnSAR метод МАI позволяет измерять смещения вдоль азимутального направления (вдоль трека спутника), используя фазовую разность между изображениями, полученными с субапертур радара (вперёд и назад смогут принадлежать материалу). Основной принцип – разделение сигнала на четыре субапертурных изображения и построение двух интерферограмм, из которых по формальным уравнениям вычисляется компонент смещения в азимутальном направлении.

Определяющие смещений пикселей (Offset Tracking) Этот метод основан на сопоставлении амплитудных или фазовых изображений для определения смещений пикселей в диапазонном (LOS) и азимутальном направлениях. Основу составляет алгоритм кросс-корреляции, аналогичный оптическому сопоставлению изображений.

Методы временного анализа деформаций (TS-InSAR) Рассмотренные ранее методы (DlnSAR, MAI, OT) работают с одной парой SAR-синимозы и потому позволяют оценить деформации лишь за конкретный временный интервал между двумя датами съёмки. Однако в горнодобывающих районах чрезвычайно важно отслеживать динамику деформаций в течение длительного времени. Для этих целей были разработаны методы временного анализа InSAR (Time Series InSAR, TS-InSAR), которые используют последовательности более чем двух синимозов.

Основы интерферометрической обработки спутниковых данных для построения схем LOS смещений

Снимки, выполненные спутниковыми радарами с синтезированной апертурой (PCA, в английской литературе SAR – Synthetic Aperture Radar), позволяют оценить смещения земной поверхности за период съёмки (рис. 1). Эти результаты дают возможность исследовать различные процессы. Наиболее часто используемые частоты в системах PCA и соответствующие им диапазоны длин волн приведены в табл. 1.

Таблица 1 Наиболее часто используемые частоты в системах PCA
Table 1 The most commonly used frequencies in the PCA systems

Примеры применения съемок в различных диапазонах: 1) оценка объема листвы, визирование области под ее поверхностью и оценка биомассы в L- и P- диапазонах; 2) мониторинг агрокультур, океана, обледенения в X-, C-, S-, L- диапазонах; 3) мониторинг снежного покрова в Ku- и X- диапазонах; 4) мониторинг земной поверхности с очень высоким разрешением в Ka- и X- диапазонах. Самыми используемыми частотными диапазонами являются X, C, L.

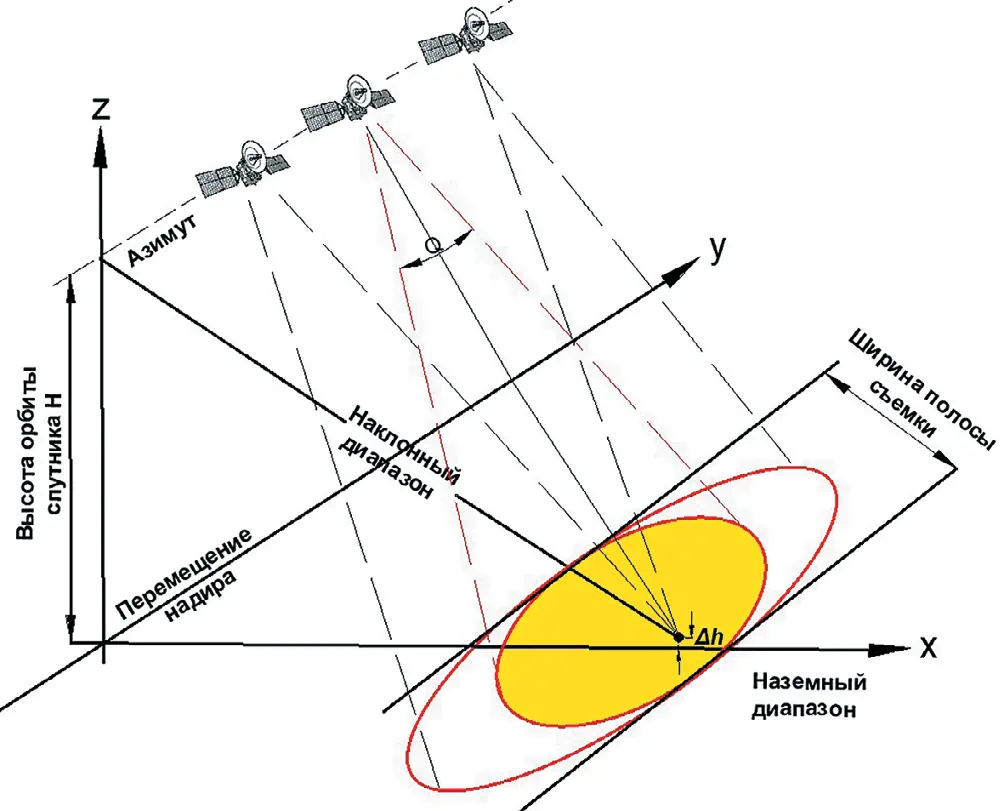

Рис. 1 Иллюстрация геометрии PCA-визуализации
Fig. 1 An example of the PCA visualization geometry

На рис. 2 представлена обобщённая схема декомпозиции наблюдаемой интерферометрической фазы, полученной методом спутниковой радиоинтерферометрии с синтезированной апертурой (InSAR). Интерферометрическая фаза, полученная в результате когерентного вычитания двух радарных изображений, зафиксированных с орбиты в разное время, представляет собой совокупный сигнал, включающий как полезную компоненту, связанную с деформациями земной поверхности, так и ряд паразитных вкладов. Верхний слой визуализирует фазовые переходы, обусловленные изменением длины пути распространения радиоволны между спутником и наблюдаемой точкой земной поверхности. Эта составляющая отражает совокупность процессов, включая тектонические смещения, осадки, подвижки грунтов, а также технические и орбитальные эффекты. Средний слой импортируется атмосферным возмущением, оказывающим влияние на фазу радиосигнала. Наиболее существенный вклад вносит топлообразная задержка, связанная с пространственно-временными изменениями температуры, давления и влажности.

Атмосферные эффекты имеют пространственно коррелированный характер и могут достигать амплитуды, сопоставимой с геофизическим сигналом. Низкий слой отражает ошибки фазового развёртывания (unwrapping errors), возникающие при преобразовании обёрнутой (модульной) фазы в непрерывную.

Эти ошибки характерны для областей с низкой когерентностью или резкими фазовыми градиентами и могут существенно исказить интерпретацию деформационного поля.

Рис. 2 Схема декомпозиции наблюдаемой интерферометрической фазы
Fig. 2 A schematic representation of the observed interferometric phase decomposition

Интерферометрическая фаза каждого пикселя РСА-изображения будет зависеть только от разности путей прохождения от каждого из двух РСА до рассматриваемой ячейки разрешения. Соответственно, вычисленная интерферограмма содержит изменение фазы φ с вкладами от нескольких факторов, наиболее важные из которых: фаза кривизны Земли

φ_flat = - (Δq / sinθ) · (B_n / R₀) · (4π / λ),

топографическая фаза земной поверхности

φ_DEM = - (4π / λ) · (B_n s / R tan θ)

(можно объединить в φ_θ), атмосферные условия φ_atm (изменение влажности, температуры и давления между периодами двух измерений) и другие шумы φ_n. (смена отражателей, разные углы обзора и объемное рассеяние) и, наконец, возможное смещение на поверхности φ_def, которое произошло между двумя измерениями (рис. 3) [13–15]:

φ = W{φ_def + φ_atm + φ_orb + φ_θ + φ_n},

где φ_def – деформационная составляющая; φ_atm – набег фазы из-за изменения атмосферных условий между двумя моментами съёмки; φ_orb – составляющая, вызванная неточностями знания орбит из-за ошибок измерения параметров относительного движения и ошибок ориентации спутника; φ_θ – составляющая из-за ошибок угла обзора, обычно называемая ошибкой цифровой модели рельефа, также в ней может присутствовать неточность определения положения фазового центра; φ_n – фазовый шум (помеха, обусловленная изменением характеристик отражателей, тепловым шумом, ошибками коррегистрации, аппаратурными искажениями; W[...] – оператор свертки по модулю 2π.

Вклад поверхности Земли (φ_DEM и φ_atm) считается равным для обоих изображений и удаляется из их интерферограммы, чтобы оставшееся изменение фазы можно было отнести к измененным поверхности между двумя изображениями. Влияние атмосферы и других шумов нужно свести к минимуму, чтобы получить лучший результат. Делается это по причине того, что эти влияния сложно смоделировать, поэтому рекомендуется по возможности использовать изображения без этих шумов и с небольшой перпендикулярной базовой линией [15]. В значении фазы каждого пикселя РСА-сиимка присутствует составляющая, связанная с атмосферными неоднородностями. Наличие атмосферных помех в каждом РСА-сиимке снижает точность оценки деформаций земной поверхности методом радарной интерферометрии [9; 16].

Используемые спутниковые данные

Миссии Sentinel-1

Радарные данные отбирались из каталога спутниковой миссии ESA Sentinel-1A, B. Спутниковая миссия Sentinel-1A, B – это два радиолокационных спутника, запущенных в 2014 и 2016 гг. соответственно в рамках программы Европейского космического агентства (ESA) по мониторингу Земли Copernicus. Радарные данные, получаемые с помощью инструмента SAR на борту Sentinel-1A, B, могут использоваться для мониторинга изменений в природной среде, включая леса, водные ресурсы, ледники, почву, а также для наблюдения за населенными пунктами, инфраструктурой и административными границами. Кроме того, они широко применяются в геологии, геодезии, агрокультуре, лесном хозяйстве, метеорологии и многих других областях. Технические параметры Sentinel-1A, B:

• орбитальная система: Солнечно-синхронная орбита (SSO);
• высота орбиты: 693 км;
• период обращения: 98,5 мин;
• наклонение орбиты: 98,18 град;
• покрытие: 100% земной поверхности (включая океаны и полярные регионы);
• разрешение: до 5 м;
• частота обновления данных: от 6 до 12 дней (в зависимости от режима работы);
• инструмент: синтетическая апертурная радиолокация (SAR);
• частота радиоволн: 5,405 и 5,685 ГГц (для Sentinel-1A), 5,405 и 5,725 ГГц (для Sentinel-1B);
• длина волны: 5,6 и 5,2 см (для Sentinel-1A), 5,6 и 5,2 см (для Sentinel-1B);
• поляризация: горизонтальная (HH), вертикальная (VV), комбинированная (HV) и обратная комбинация (VH);
• режимы работы: Interferometric Wide Swath (IW), Extra Wide Swath (EW), Stripmap (SM) and Wave (WV).

Основным инструментом спутников является синтетическая апертурная радарная система, которая позволяет получать изображения поверхности Земли в любых условиях освещения и погоды, включая туман, облака и ночное время суток. Радарная система Sentinel-1 работает в диапазоне так называемой C-частоты (длина волны от 3,9 до 7,5 см, частота от 8 до 4 ГГц соответственно).

Получение данных осуществлялось с помощью портала Sentinel Data (https://schlub.copernicus.eu/ или https://search.asf.alaska.edu/) . Географическое местоположение исследуемого участка попадает в охват снимков как с восходящей, так и нисходящей орбиты (рис. 4). С целью анализа смещений земной поверхности отбираются спутниковые снимки, в том числе соответствующие периодам инструментальных наземных наблюдений. Тип продукта соответствует сфокусированным комплексным данным (SLC), тип поляризации – VV, тип съемки – широкополосная интерферометрия (IW). На рис. 5 приведены временные серии исходных радарных спутниковых снимков VV-поляризации территории:

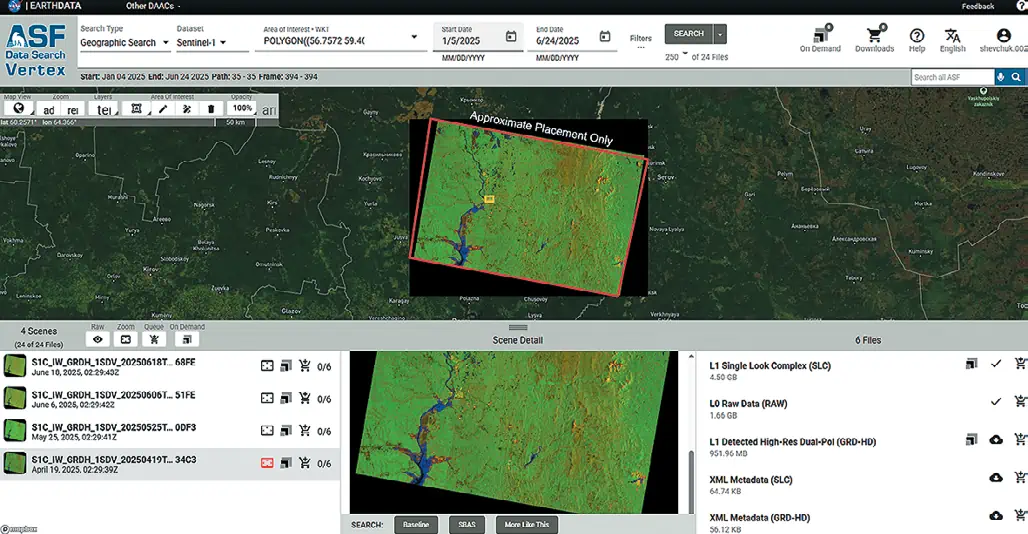

Рис. 4 Охват используемых спутниковых данных для района исследования
Fig. 4 Coverage of the satellite data used for the study area

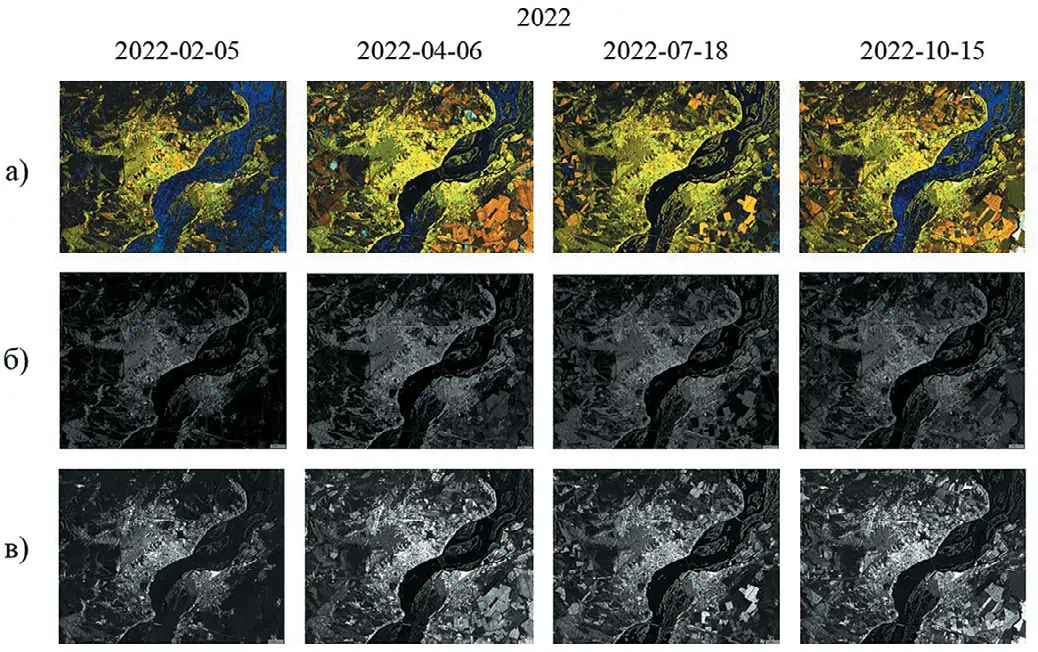

Рис. 5 Космические снимки со спутника Sentinel+1 совпадающие с периодами маркшейдерско-геодезических измерений: a – композит поляризаций VV-VH-VV; б – ортотрансформированный вид VH-поляризации; в – ортотрансформированный вид VV-поляризации
Fig. 5 Images from the Sentinel+1 satellite, corresponding to the periods of nine surveying and geodetic measurements: a – composite of the VV-VH-VV polarizations; б – an orthotransformed view of the VH polarization; в – an orthotransformed view of the VV polarization

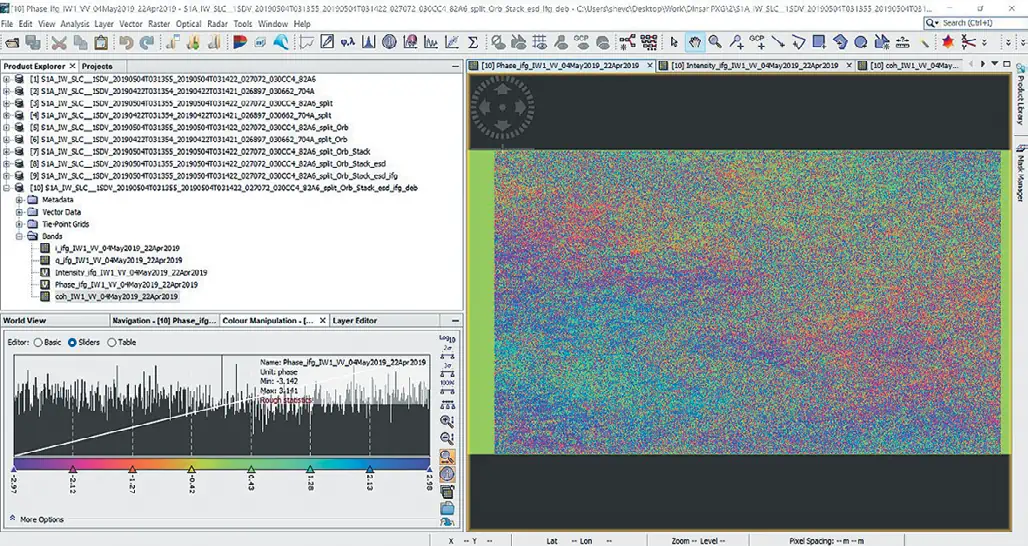

Рис. 6 Когерентность данных территории всего спутникового снимка до фильтрации
Fig. 6 Data coherence of the entire satellite image area, before filtering

Особенности интерферометрической обработки данных исследуемой территории

В результате интерферометрической обработки данных исследуемой территории были получены серии LOS-смещений пар радарных снимков. Территория района является сложной с точки зрения возможности регистрации движений земной поверхности. Это проявляется с точки зрения двух факторов:

1. Большую часть спутникового снимка занимают водные объекты, для которых характерно однократное рассеивание и, как следствие, низкая когерентность данных (рис. 6). Абсолютные шумы при этом видны по р. Волге при однократном рассеивании. Также значительные площади вблизи занимают территории озелененные, с измененными почвами, что ведет, в свою очередь, к многократному рассеянию радарного сигнала, а также к низкой когерентности данных. Антропогенные объекты на исследуемой территории (дома, дороги) создают двукратное отражение сигнала, который в этом случае не рассеивается и отражается в принимающий сенсорный датчик, ведя к увеличению когерентности данных. Типичная картина когерентности радарных данных исследуемой территории приведена на рис. 7. Развернутая и отфильтрованная фаза сигнала в пределах границ исследуемой территории показывает разное распределение. Высокая когерентность данных характерна для устойчивых отражателей – объектов инфраструктуры. При этом для дороги, вдоль которой проложен профиль нивелирования, в непосредственной близости от домов когерентность данных уже низкая и не позволяет регистрировать смещения земной поверхности.
2. Низкие значения величин современных движений земной коры, что подтверждается анализом карт вертикальных движений за разные годы. Учитывая погрешность измерений околонулевых значений CBJ3K, данную территорию следует относить к районам со стабильным геодинамическим режимом, который имеет постоянный характер движения, а не пульсационный, и при этом абсолютные скорости СВДЗК практически близки к нулевым.

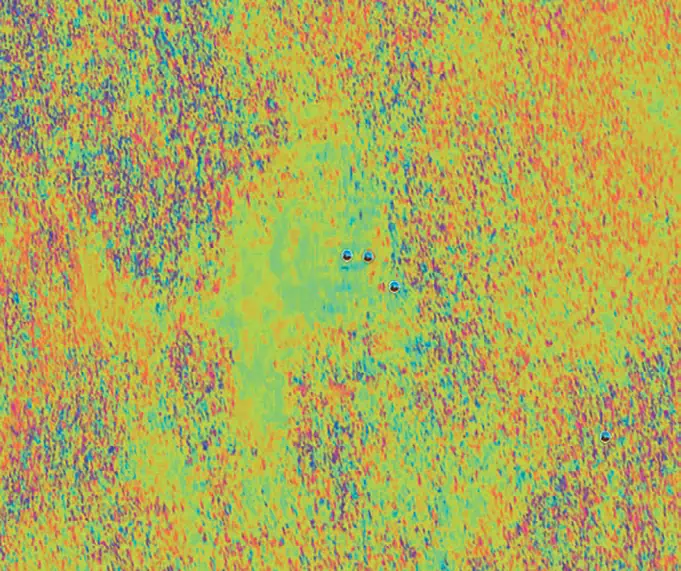

Рис. 7 Типичная когерентность данных исследуемой территории
Fig. 7 Data coherence typical for the study area

Отсутствие больших абсолютных величин движений земной коры и отсутствие активных эндогенных геодинамических процессов и явлений [17–19], способных их вызывать, ведет также к снижению котерептикости пар радарных снимков для построения полей смещений земной поверхности. Это связано с тем, что регистрация смещений земной поверхности методом дифференциальной спутниковой интерферометрии находится в пределах ошибки измерения самого метода РСА [20].

Анализ и интерпретация результатов

На финальном этапе интерферометрической обработки в программном комплексе SNAP получена карта смещений земной поверхности (рис. 8) по направлению линии визирования радара (LOS). Результирующий слой displacement_VV представляет собой растровое изображение, где каждому пикселю сопоставлено значение смещения, выраженное в метрах. Положительные значения соответствуют смещению поверхности в сторону радара (подъём), отрицательные – от радара (оседание). Цветовая палитра визуализации построена по принципу градации: жёлтые оттенки отображают области подъёма, синие – зоны оседания, зелёные – участки с минимальными изменениями. Пространственное распределение смещений позволяет визуально идентифицировать локальные аномалии, связанные с деформационными процессами. Особенно отчётливо выделяется зона интенсивного оседания в юго-восточной части изображения, что может указывать на развитие под поверхностных процессов или техногенное воздействие. Полученное изображение может быть использовано для дальнейшего количественного анализа, сопоставления с геологическими и инженерными данными, а также в задачах мониторинга устойчивости территорий.

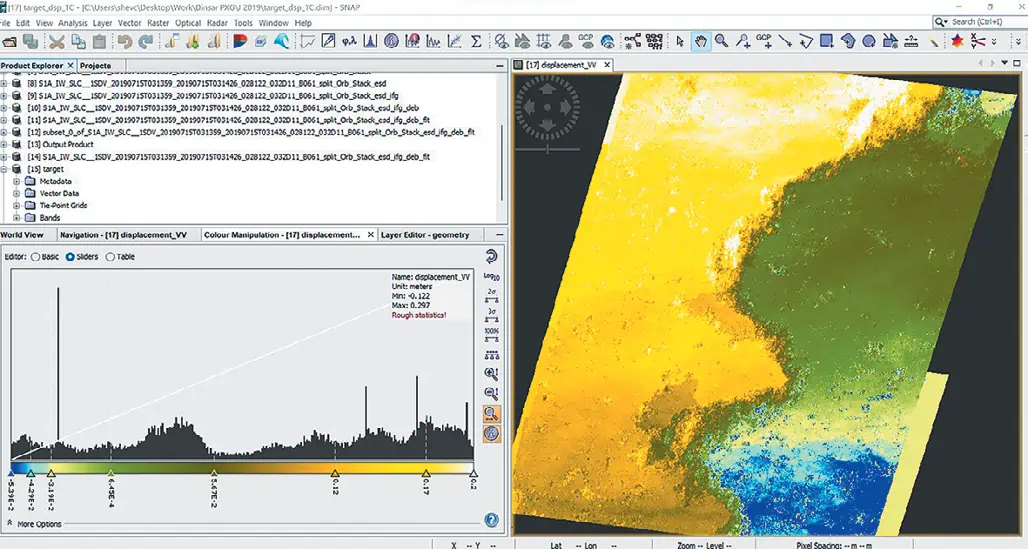

Рис. 8 Карта смещений земной поверхности
Fig. 8 A map of the ground surface displacements

Выводы

1. Отсутствие больших абсолютных величин движений земной коры и отсутствие активных эндогенных геодинамических процессов и явлений в районе исследуемой территории ведет к снижению котерептикости пар радарных снимков для построения схем LOS-смещений. Таким образом, регистрация природных смещений земной поверхности геодинамической природы изучаемого района методом дифференциальной спутниковой интерферометрии находится в пределах ошибки измерения самого метода РСА.
2. Методом РСА-интерферометрии не было зарегистрировано активизации природных геодинамических процессов и результатов техногенных смещений в результате нагнетания давления в хранилище газа. Внутренние движения по разломам также не регистрируются. В целом, анализируя схемы LOS-смещений, следует отметить, что вся территория за период наблюдений находится в стабильном геодинамическом режиме. Ярко выраженных LOS-смещений на исследуемой территории не выявлено.
3. Метод дифференциальной радарной интерферометрии применительно к районам с низкими скоростями смещений не может быть использован автономно и требует обязательного комплексирования с классическими методами маркшейдерско-геодезических наблюдений. Однако именно методы РСА-интерферометрии позволяют получать поле непрерывно распределенных LOS-смещений, что позволяет выявлять опасные аномалии более эффективно, чем периодической наземной съемкой.
