Определение рациональных параметров для безостановочной работы гидротранспортных систем в условиях низких температур

С.Ю. Авксентьев , В.И. Белоусов
Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация
Russian Mining Industry №1S / 2025 p. 86-91

Резюме: В работе определяются параметры гидравлической системы транспортирования гидросмеси, оказывающие основное влияние на безотказность работы гидротранспортных систем горных предприятий в условиях низких температур. Установлена закономерность гидравлического и теплового взаимодействия структурных элементов напорного гидротранспорта для выбора режимов работы пульповодов в условиях отрицательных температур, на основании которой разработан алгоритм, при котором формирование автоматической системы контроля параметров гидросистемы и наличия подсистемы моделирования и прогнозирования внутренних процессов, происходящих в трубопроводе, возможно организовать процесс транспортирования, при котором корректировка температурных параметров гидросистемы происходит не по средствам внешних воздействий, а внутренними силами самой системы. Предложено использование зависимости удельного тепла трения от параметров скорости движения потока диаметра трубопровода, отношение жидкой и твердой фаз и плотность гидросмеси в условиях транспортировании хвостов обогащения медных руд при постоянной объемной концентрации, с целью формирования методики, приводящей систему транспортирования высококонцентрированных хвостов обогащения медных руд к автоматически поддерживаемому режиму работы.

Ключевые слова: параметры гидротранспорта, хвосты обогащения, трубопроводный транспорт, работа в условиях низких температур

Для цитирования: Авксентьев С.Ю., Белоусов В.И. Определение рациональных параметров для безостановочной работы гидротранспортных систем в условиях низких температур. Горная промышленность. 2025;(1S):86–91. https://doi.org/10.30686/1609-9192-2025-1S-86-91

Информация о статье

Поступила в редакцию: 11.01.2025

Поступила после рецензирования: 12.02.2025

Принята к публикации: 13.02.2025

Информация об авторах

Авксентьев Сергей Юрьевич – кандидат технических наук, доцент, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0002-0382-1803; e-mail: Avksentev_SYu@pers.spmi.ru

Белоусов Владимир Игоревич – аспирант, Санкт-Петербургский горный университет императрицы Екатерины II, Санкт-Петербург, Российская Федерация; e-mail: s245065@stud.spmi.ru

Введение

В условиях современного горного производства гидротранспортные системы играют ключевую роль в обеспечении эффективной и безопасной транспортировки полезных ископаемых и продуктов их переработки. Однако с учетом глобальных климатических изменений и увеличения числа горных предприятий, работающих в регионах с низкими температурами, проблема обеспечения безостановочной работы этих систем становится особенно актуальной. Наибольшие трудности при эксплуатации трубопроводов гидротранспортных систем, находящихся в районах с суровыми климатическими условиями, возникают в зимний период года. В это время при транспортировании гидросмеси по трубам возможно образование слоя льда на внутренней стенке пульповода, что вызывает осложнения при эксплуатации системы. В нерабочем состоянии внутреннее оледенение может привести к возникновению условий, при которых последующий размыв льда путём его оттаивания протекающей гидросмесью становится невозможным, т.е. возможно полное промерзание пульповода, таким образом низкие температуры могут вызывать замерзание рабочей жидкости, что приводит к авариям, увеличению затрат на обслуживание и, в конечном итоге, снижению производительности [1].

Уменьшение времени реагирования служб и систем предприятий, направленных на предотвращение аварийных ситуаций, достигается путем внедрения автоматизированных систем мониторинга и управления входными параметрами гидротранспортной системы. В тоже время использование современных материалов и технологий поддержания оптимальной температуры транспортируемой среды для предотвращения замерзания водной фазы в совокупности с мониторингом основных параметров в условиях низких температур, позволяет сократить затраты на техническое обслуживание и простон, связанные с возникновением аварийных ситуаций. Характерные параметры позволят определить условия формирования и поддержания режима движения гидросмеси, при котором тепловые процессы, формирующиеся в результате транспортирования, позволят перейти к самоподдерживающемуся тепловому режиму транспортирования хвостов обогащения в условиях отрицательных температур.

Определение рациональных параметров для безостановочной и безаварийной работы гидротранспортных систем в условиях отрицательных температур представляет собой комплексную и важную задачу, для решения которой требуется учесть множество параметров, характерных для подобных условий эксплуатации. Оптимизация гидравлических параметров позволяет минимизировать риск замерзания и обеспечить стабильность работы системы при условии, что параметры структурных элементов системы напорного гидротранспорта формируются под влиянием совокупности гидравлических, тепловых и климатических условий.

Кроме того, выбор материалов и технологий, устойчивых к низким температурам, становится очень важным. Использование современных теплоизоляционных материалов может значительно снизить теплопотери и предотвратить замерзание, что, в свою очередь, повысит надежность и долговечность систем. В свою очередь, внедрение автоматизированных систем мониторинга и управления позволяет оперативно реагировать на изменения температурных условий, что повышает безопасность эксплуатации гидротранспортных систем [2].

Методы

Трубопроводный транспорт является одной из немногих транспортных систем на горном предприятии, поддающихся полной автоматизации [3–5]. Поэтому для предотвращения остановки работы гидротранспортных систем хвостов обогатительной фабрики на предприятиях создаются диспетчерские службы, контролирующие параметры гидравлической системы и климатические условия. Такие службы вносят корректировки в выходные параметры вспомогательных систем, таких как подогрев пульпы или обогрев трассы трубопровода, а также в организацию процессов работы, для предотвращения или компенсации негативного воздействия из-за остановки всей системы (рис. 1).

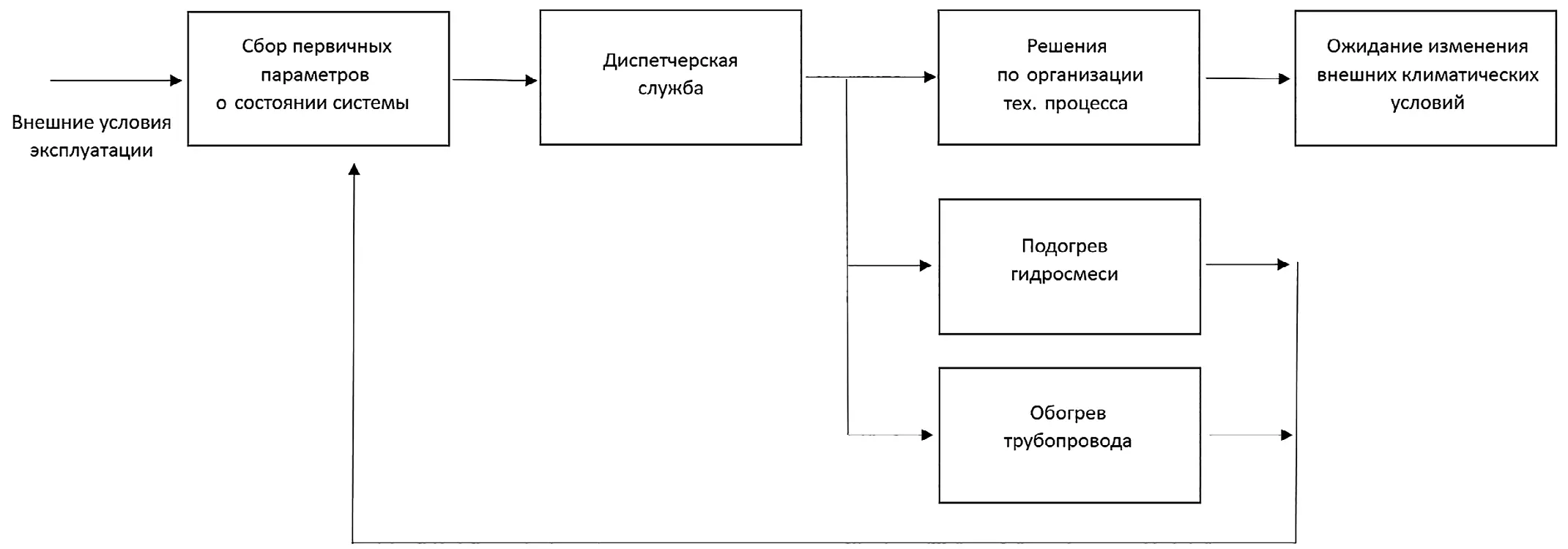

Рис. 1 Схема процесса контроля тепловых параметров обогатительных предприятий Источник: [Выполнено автором]

Fig. 1 A process flow diagram for controlling thermal parameters at processing plants Source: [Compiled by the author]

Тем не менее, применение подогрева пульпы или теплоизоляция трассы трубопроводов в каждом отдельно взятом случае становится вопросом технико-экономического обоснования. Однако практика демонстрирует, что даже долгосрочная экономия на подогреве пульпы или отказ от термоизоляции оказывается ничтожной по сравнению с потерями, вызванными остановкой производственного процесса [6, 7].

Для выявления основных параметров, главным образом влияющих на работу гидротранспортной системы в условиях низких температур, на основании зависимостей уравнений теплового баланса, при условии влияния распределения концентрации твердых частиц в потоке на интенсивность тепло- и массообмена в поперечном сечении трубы, так как в отличии от однородных жидкостей системы гидротранспорта хвостов обогащения работают со слоями заиливания, что вносит существенную корректировку в картину распределения теплового потока по окружности трубы[8, 9]. Исходя из утверждения, что совокупность процессов замерзания и повреждения пульпопроводов представляет собой сложное явление, включающее взаимодействие распределения температур, теплообмена и их последствий в системе «гидросмесь – трубопровод – окружающая среда», необходимо сформировать представление о значимости параметров гидротранспортной системы на основании зависимостей Ю.В. Бубиса (1) и Г.А. Нурока (2) и определить рациональные параметры для увеличения показателей надежности системы транспортирования высоковязких гидросмесей в условиях низких температур, путем анализа значимости влияния гидравлических параметров на критическую длину транспортирования гидросмеси при изменении внешних температурных условий и скорости движения потока высоковязких сред, относительно формирования тепловой энергии по средствам совершения механической работы потока, которая выражается через диссипативную функцию предложенную Мирзаджаназде А.Х. (3) [10]:

 (1)

где Q – расход гидросмеси, м[3]/ч; γ – плотность гидросмеси, кг/м[3]; C – удельная теплоемкость гидросмеси, ккал/кг-град; t_H и t_k – начальная и конечная температура пульпы, °C; i – гидравлический уклон; θ – температура окружающей среды, °C; μ=k·π·D.

(2)

где k – коэффициент теплопередачи, ккал/м[3]-ч-град; D – наружный диаметр трубопровода, м.

(3)

где V – скорость движения гидросмеси, м/с, T – температура пульпы, К; a_h – коэффициент температура праведности гидросмеси; η – динамическая вязкость, Па·С; h₁ – интенсивность скоростей; τ0 – предельное напряжение сдвига, Па; C_p – удельная теплоемкость при постоянном давлении, Дж/(кг·К); E – модуль Юнга, МПа.

Результаты

В условиях сурового климата Крайнего Севера обеспечение надежной работы трубопроводов достигается за счет регулирования и поддержания температуры гидросмеси в пределах, соответствующих эксплуатационным требованиям. Одним из эффективных способов сохранения внутренней температуры гидросмеси и защиты трубопроводов от неблагоприятного воздействия внешней среды является подземная укладка трассы трубопроводов [11, 12]. Однако этот метод имеет существенный недостаток – значительное увеличение капитальных и эксплуатационных затрат. Это объясняется тем, что каждый дополнительный метр заглубления трубопровода увеличивает стоимость укладки трассы на 20–35% в зависимости от характеристик грунта [13, 14]. Кроме того, высокая абразивность транспортируемой гидросмеси требует постоянного мониторинга состояния трубопровода и регулярного поворота его участков вокруг оси для обеспечения равномерного износа. Именно по этим причинам трубопроводы, предназначенные для транспортировки сыпучих и абразивных материалов, чаще всего прокладываются на поверхности [15].

При наземной укладке трубопроводов для поддержания необходимой температуры гидросмеси используются теплозащитные покрытия или системы подогрева. Однако подходы к утеплению трубопроводов разрабатываются индивидуально для конкретных условий, что зачастую приводит к противоречивым рекомендациям о необходимости теплоизоляции. Стоит отметить, что утепление пульпопроводов связано с существенными затратами и значительно усложняет эксплуатацию трубопроводной трассы [16].

В условиях эксплуатации систем гидротранспорта при низких температурах для поддержания необходимой температуры гидросмеси применяется попутный или локальный подогрев. В качестве источников тепла при попутном подогреве применяется прокладка греющего кабеля, система теплообмена «труба в трубе» с использованием пара, поставляемого от ТЭЦ или систем теплофикации. В качестве локального подогрева чаще всего применяется добавление в промежуточные эумпфы горячей воды от ранее упомянутых систем теплофикации и локальных ТЭЦ [17].

Обсуждение результатов

На основании ранее приведенных при описании методов зависимостей (1), (2) и (3), при условии, что начальные и конечные температуры являются целевыми параметрами, основными величинами, требующими предварительного контроля для формирования модели прогнозирования тепловых процессов, происходящих в теле гидросмеси, являются диаметр трубопровода, отношение жидкой и твердой фаз, скорость потока и плотность гидросмеси. В то же время на ряду с приведенными параметрами будет влиять состав гидросмеси, так как при добычи медных руд в составе породы присутствуют глины, которые остаются в хвостах после процесса обогащения и вносят существенные изменения в процесс формирования тепла трения, и оказывают влияние на гидравлические параметры гидросмеси.

Однако существуют определенные особенности, связанные с моделированием тепловых процессов в трубопроводном транспорте горного предприятия. В частности, с увеличением диаметра трубопровода критическая скорость потока возрастает, при этом потери напора снижаются, но расход пульпы растет быстрее, что приводит к увеличению энергозатрат на транспортирование [5; 18; 19].

Кроме того, выделение тепла в процессе транспортирования увеличивается более интенсивно, чем теплопотери, вызванные ростом поверхности теплоотдачи трубопровода. В результате при определенных условиях температура пульпы начинает повышаться. Таким образом при формировании автоматической системы контроля параметров гидросистемы, при условии наличия подсистемы моделирования и прогнозирования дальнейших процессов, происходящих в трубопроводе, возможно организовать процесс транспортирования, при котором корректировка температурных параметров гидросистемы происходит не по средствам внешних воздействий, а внутренними силами самой системы. Принцип организации работы предполагаемой системы представлен на рис. 2.

Рис. 2 Схема взаимодействия системы гидротранспорта при автоматизированной системе Источник: [Выполнено автором]

Fig. 2 A schematic diagram of the interactions within a hydraulic transport system with an automated control system Source: [Compiled by the author]

Явление повышения температуры гидросмеси в процессе транспортирования связано с ростом гидравлического сопротивления, которое усиливает энергозатраты, в то время как уровень теплопотерь между стенкой пульпопровода и окружающей средой остается практически неизменным. При этом влияние скорости потока на величину тепла, возникающего в результате трения, становится более заметным с увеличением диаметра трубопровода [20]. Особенно важно учитывать тепло, выделяемое в результате трения в условиях, когда фактическая скорость потока существенно превышает критическую, а также при эксплуатации трубопроводов большого диаметра. Зависимость удельного тепла трения от параметров скорости движения потока и внутреннего диаметра трубопровода в условиях транспортирования хвостов обогащения полиметаллических руд при постоянной объемной концентрации приведена на рис. 3 [17].

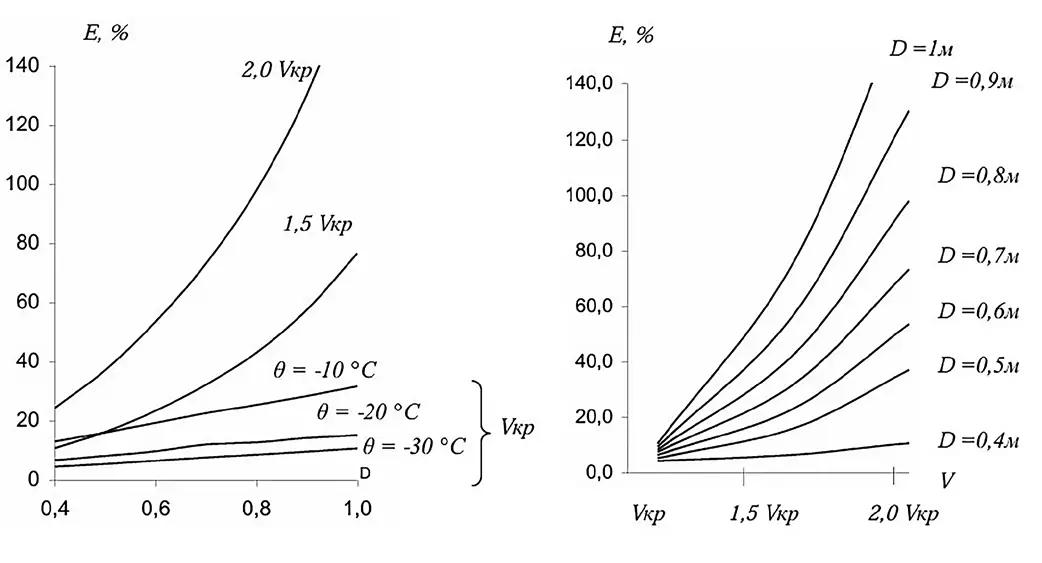

Рис. 3 Зависимость удельного значения тепла трения ε = f(D,V) в общих теплопотерях при постоянной объемной концентрации Источник: [17]

Fig. 3 Dependence of the specific value of friction heat ε = f(D,V) in total heat losses at constant volume concentration Sources: [17]

Заключение

В работе исследования рациональные параметры для безостановочной работы гидротранспортных систем при транспортировании высококонцентрированной гидросмеси хвостов обогащения полиметаллических руд в условиях отрицательных температур, что является основой для решения проблемы возникновения аварий вследствие замерзания гидросмеси в трубопроводе и возникновения пробок на участке трассы. Кроме того, оптимизация гидравлических параметров, таких как скорость потока, диаметр труб и плотность гидросмеси, является необходимым условием для минимизации риска образования льда, что важно для поддержания стабильной и безостановочной работы гидравлической системы. В то же время использование зависимости удельного тепла трения от определённых параметров способствует формированию методики, по средствам которой возможно привести систему транспортирования высококонцентрированных хвостов обогащения медных руд к автоматически поддерживаемому режиму работы.

Установлена закономерность гидравлического и теплового взаимодействия структурных элементов напорного гидротранспорта для выбора режимов работы пульповодов в условиях отрицательных температур, на ее основании разработан алгоритм при котором формирование автоматической системы контроля параметров гидросистемы и наличия подсистемы моделирования и прогнозирования внутренних процессов, происходящих в трубопроводе, возможно организовать процесс транспортирования, при котором корректировка температурных параметров гидросистемы происходит не по средствам внешних воздействий, а внутренними силами самой системы, что позволит минимизировать негативный эффект и сократить эксплуатационные затраты.

Однако, применение материалов и технологий, устойчивых к воздействию отрицательных температур, включая теплоизоляцию трубопроводов и подогрев пульпы, на ряду с автоматизированными системами, все также позволяет избежать замерзания водной фазы в гидросистеме, что дополнительно повышает надежность и эффективность работы гидротранспортных систем.

Вклад авторов

С.Ю. Авксентьев – определил основные цели и задачи исследования, руководство процессом сбора теоретических данных, анализом и обработкой собранных материалов.

В.И. Белоусов – написал основные разделы статьи, провел анализ существующих методов и методик.
