Результаты исследования интергармоник систем тягового электропривода горного транспорта

DOI: https://doi.org/10.30686/1609-9192-2025-1S-68-72

Читать на русскоя языкеА.Н. Назарычев, Т.Е. Минакова, М.В. Попов
Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация

Russian Mining Industry №1S / 2025 p. 68-72

Резюме: Асинхронный электродвигатель в связке с преобразователем частоты является наиболее распространённой реализацией электропривода горного транспорта, а также источником интергармоник, которые обычно рассматриваются только с точки зрения качества электроэнергии и последующих проблем для оборудования. Рассматривается использование интергармоник в качестве идентификационного признака успешного пуска асинхронного электродвигателя, являющегося приводом для различного горного транспорта. В статье (1) описываются причины возникновения интергармонических составляющих в спектре тока и напряжения, проводятся исследования пуска электродвигателя шахтной подъёмной установки и трёхфазного короткого замыкания в обмотках статора двигателя, (2) анализируются полученные спектры тока с помощью быстрого преобразования Фурье, (3) подтверждается наличие интергармоник в пусковом токе электродвигателя и выясняется их источник.

Ключевые слова: шахтные подъёмные машины, вольт-амперная характеристика, нелинейная вольт-амперная характеристика, высшие гармоники, интергармоники, качество электроэнергии, частотно-регулируемый электропривод, преобразователь частоты

Для цитирования: Назарычев А.Н., Минакова Т.Е., Попов М.В. Результаты исследования интергармоник систем тягового электропривода горного транспорта. Горная промышленность. 2025;(1S):68–72. https://doi.org/10.30686/1609-9192-2025-1S-68-72


Информация о статье

Поступила в редакцию: 29.12.2024

Поступила после рецензирования: 06.02.2025

Принята к публикации: 07.02.2025


Информация об авторах

Назарычев Александр Николаевич – доктор технических наук, профессор кафедры электроэнергетики и электромеханики, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0001-6223-4150; e-mail: nazarychev_an@pers.spmi.ru

Минакова Татьяна Евгеньевна – кандидат технических наук, доцент кафедры электроэнергетики и электромеханики, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0001-5776-1917; e-mail: t.e.minakova@mail.ru,

Попов Марк Викторович – аспирант кафедры электроэнергетики и электромеханики, Санкт-Петербургский горный университет императрицы Екатерины II, г. СанктПетербург, Российская Федерация; e-mail: popov.mark.viktorovich@yandex.ru


Введение

Транспортировка полезных ископаемых может занимать до половины себестоимости добычи, поэтому снижение затрат и времени простоя является одним из главных способов увеличения эффективности. Постоянное опережающее по сравнению с электричеством удорожание дизельного топлива способствует расширению применения электротранспорта с различными силовыми установками в данной отрасли [1; 2].

В закрытых способах добычи полезных ископаемых повышение эффективности подъёмных машин является одним из главных способов снижения энергозатрат [3; 4].

Наиболее распространёнными реализациями электроприводов шахтных подъёмных машин (далее ШПМ) служат: «тиристорный преобразователь-электродвигатель постоянного тока» (ТП-ДПТ, данная установка чаще всего применяется при реконструкции уже существующих приводов постоянного тока) [5]; асинхронный двигатель с непосредственным преобразователем частоты (НПЧ)1 и синхронным двигателем или же вместо НПЧ трехуровневый инвертор с нейтральной точкой [6].

Из всего вышесказанного видим, что все современные реализации горного электротранспорта обладают различной нелинейной нагрузкой [7], представленной главным образом асинхронным двигателем с ПЧ различных конструкций. Данная связка потребляет ток, кривая которого является несинусоидальной, а в некоторых случаях и непериодической, что приводит к появлению различных гармоник в спектре питающего тока и напряжения.

Большинство исследований в области гармонического анализа сосредоточено на высших гармониках (ВГ). Интергармоники представляют собой гармонические колебания с частотами, которые не кратны частоте питающей сети [8; 9] (в нашем случае это частоты, не кратные 50 Гц).

Основной причиной их появления в спектре электрического тока является модуляция несинусоидальных процессов, которые содержат только кратные ВГ, а также низкочастотные колебания, характерные для сетей с резкими изменениями нагрузки [10]. Обычно эти процессы имеют случайный характер, что приводит к нестабильности интергармонических составляющих как по частоте, так и по амплитуде, которая ещё и в разы меньше, чем у кратных гармоник.

Второй причиной являются силовые электронные устройства, частоты переключения которых не совпадают с частотой электроснабжения [11]. Наиболее ярким представителем данной причины является преобразователь частоты с непосредственной связью, который изменяет частоту питающего напряжения напрямую. Похожее явление происходит и при пуске асинхронного двигателя, при этом данное явление возможно рассматривать не только с точки зрения качества электроэнергии, но и как признак срабатывания релейной защиты от несостоявшихся пусков, что актуально для транспортировочных устройств с тяжёлым условием пуска [12], где разгон может занимать до нескольких секунд, а токи короткого замыкания сопоставимы с пусковыми.

Методы и материалы

Анализ литературных источников на предмет причин возникновения интергармоник. Моделирование пуска асинхронного электродвигателя и трёхфазного короткого замыкания в его статоре с помощью «Simulink». Анализ полученных спектров с помощью быстрого преобразования Фурье (БПФ).

Любую синусоиду тока можно рассматривать как совокупность простых гармонических колебаний различных частот. Представляется она обычно рядом Фурье:

68 f1

где I0 – постоянная составляющая (в трёхфазных сетях практически всегда I0 = 0); Ivmsin(vωt + ψv) – высшие гармоники (ВГ) или гармонические составляющие v-го порядка с амплитудой Ivm и начальной фазой ψv; n – порядок (номер) последней из учитываемых ВГ. Гармоника v = 1, частота которой соответствует частоте сети, называется первой и основной; остальные высшими [13; 14]. Собственно, с помощью быстрого преобразования Фурье (БПФ) можно получить амплитуду любой высшей гармоники, присутствующей в спектре тока или напряжения, относительно основной частоты [15]. В случае применения данного способа для интергармоник существует значительная погрешность в полученных результатах, так как амплитуда интергармонической составляющей конкретной частоты «размазывается» по соседним, однако для доказательства именно наличия их в спектре этого достаточно [16]. Минимальный промежуток измерений для выявления какой-либо гармоники нормируется ГОСТ IEC/TR 61000-3-14–2019 в 10 периодов основной частоты. Экспериментальная схема, собранная с помощью средств «Simulink», представлена на рис. 1.

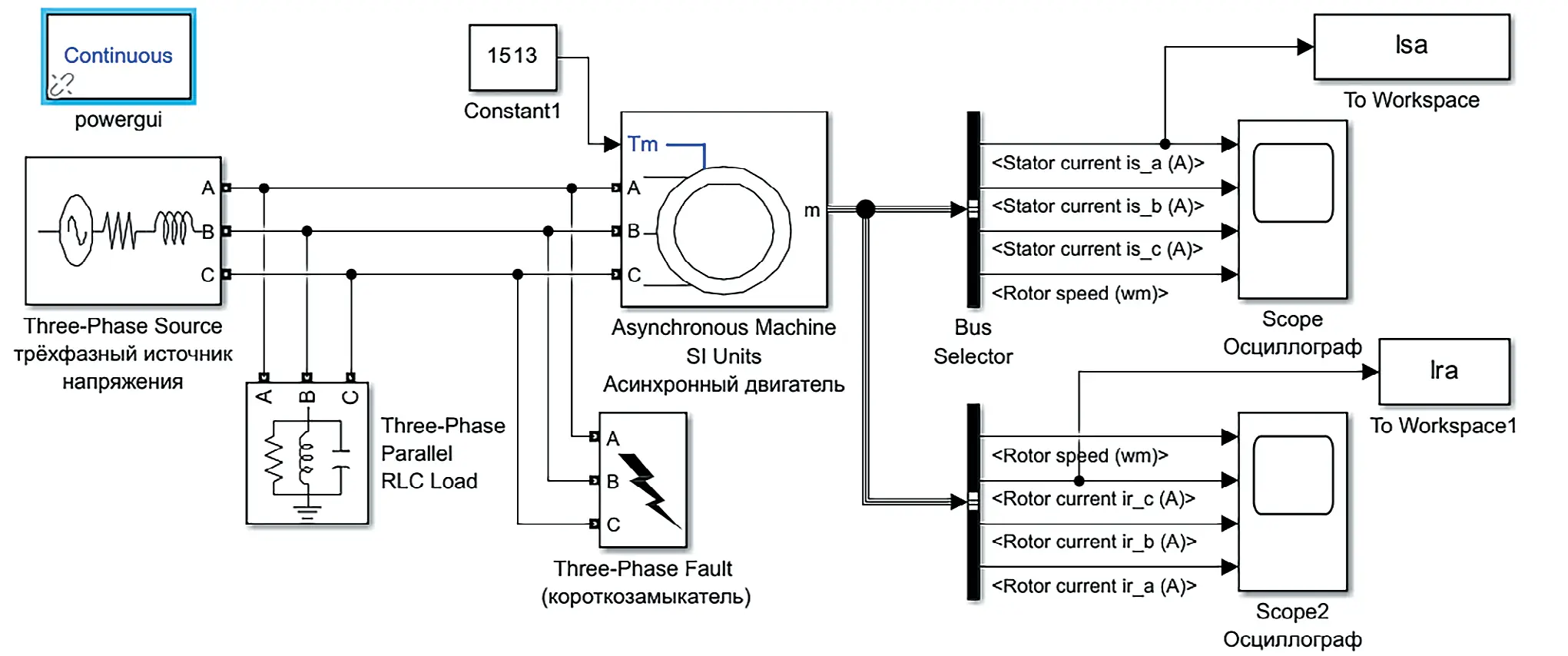

Рис. 1 Математическая модель пуска асинхронного электродвигателя,  выполненная средствами пакета «Simulink»  Fig. 1 Mathematical model of the induction motor start-up using  the Simulink suite Рис. 1 Математическая модель пуска асинхронного электродвигателя, выполненная средствами пакета «Simulink»

Fig. 1 Mathematical model of the induction motor start-up using the Simulink suite

Блок «Powergui» необходим для работы модели [17; 18]. Нагрузка задана постоянным моментом, так как рассматривается подъёмная машина. Короткозамыкатель создаёт трёхфазное короткое замыкание после одной секунды моделирования. Первый осциллограф снимает показания токов статора и скорость ротора, а второй – токов ротора и его же скорость. Блок «To Workspace» необходим для вывода токов в средство преобразования сигналов [19].

Результаты

На рис. 2 изображены осциллограммы мгновенных значений токов. Во-первых, осциллограмма наглядно демонстрирует, что токи короткого замыкания в системе электроснабжения горного транспорта вполне могут быть сопоставимы с пусковыми электродвигателя, во-вторых, во время пуска синусоиды токов имеют различные пики, что указывает на наличие каких-либо интергармоник в спектре. Если же взглянуть на синусоиды после одной секунды моделирования, когда происходит трёхфазное КЗ, то видим, что амплитуды плавно снижаются, что указывает на отсутствие гармоник.

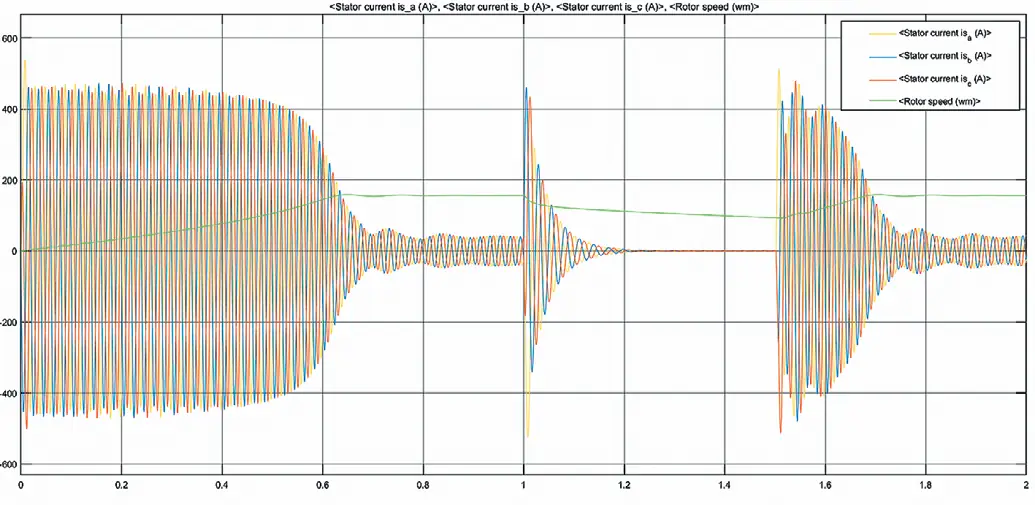

Рис. 2 Осциллограммы мгновенных  значений токов статора Fig. 2 Oscillograms of the  instantaneous stator currentsРис. 2 Осциллограммы мгновенных значений токов статора

Fig. 2 Oscillograms of the instantaneous stator currents

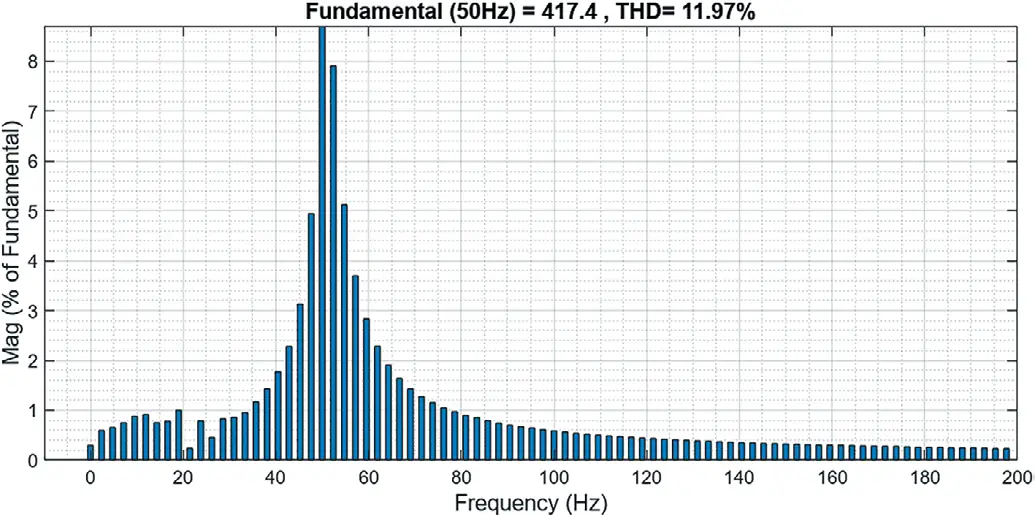

Рис. 3 Результаты быстрого  преобразования Фурье  первых десяти периодов  пускового тока статора Fig. 3 Results of the Fast Fourier  Transform for the first ten  periods of the stator inrush  currentРис. 3 Результаты быстрого преобразования Фурье первых десяти периодов пускового тока статора

Fig. 3 Results of the Fast Fourier Transform for the first ten periods of the stator inrush current

БПФ для пусковых токов статора (рис. 3) показывает, что величины субгармоник находятся в пределах погрешности, кроме спектра около 20 Гц, однако амплитуды в пределах 1% несущей частоты рассматривать в качестве какого-либо признака затруднительно. Если же рассмотреть рис. 4, где изображены результаты БПФ первых 10 периодов пускового тока в роторе, то в спектре отчётливо наблюдаются интергармонические составляющие в промежутке 20–40 Гц. Отсюда же можно сделать вывод, что в статоре мы наблюдали всего лишь наводки от данных составляющих.

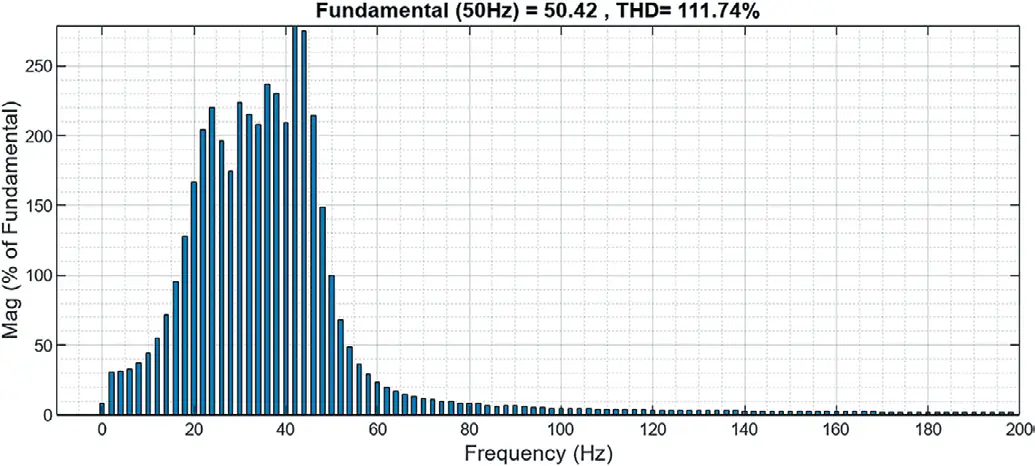

Рис. 4 Результаты быстрого  преобразования Фурье  первых десяти периодов  пускового тока ротора  Fig. 4  Results of the Fast Fourier  Transform for the first ten  periods of the rotor inrush  current Рис. 4 Результаты быстрого преобразования Фурье первых десяти периодов пускового тока ротора

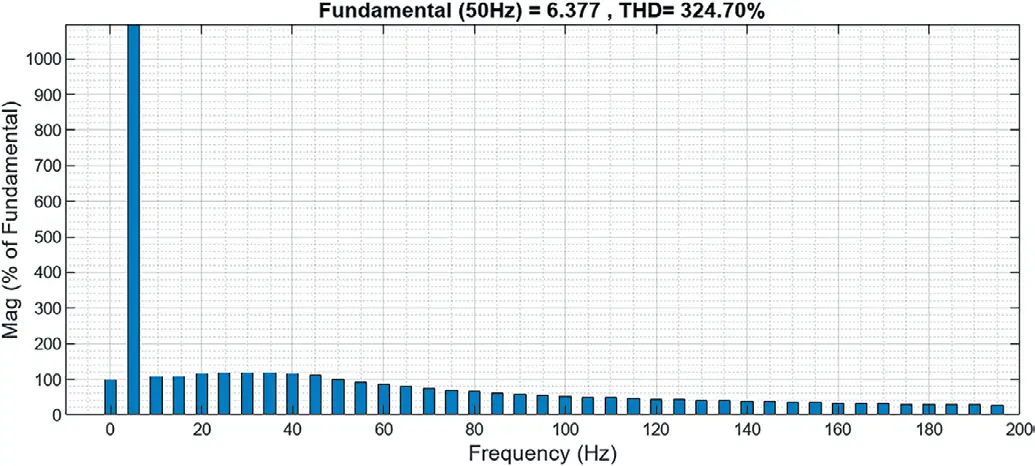

Fig. 4 Results of the Fast Fourier Transform for the first ten periods of the rotor inrush current Рис. 5 Результаты быстрого  преобразования Фурье  первых десяти периодов тока  трёхфазного короткого  замыкания Fig. 5 Results of the Fast Fourier  Transform for the first ten  periods of the three-phase  short circuit currenРис. 5 Результаты быстрого преобразования Фурье первых десяти периодов тока трёхфазного короткого замыкания

Fig. 5 Results of the Fast Fourier Transform for the first ten periods of the three-phase short circuit curren

Если же мы рассмотрим тот же анализ, но уже токов короткого замыкания (рис. 5), то обнаружим отсутствие каких-либо значимых интергармоник в спектре.

Следовательно, данный опыт подтверждает, что интергармоники можно рассматривать как идентификационный признак успешного пуска асинхронного электродвигателя, что позволит значительно повысить быстродействие релейной защиты, которая на данный момент отстраивается от времени успешного пуска, что для механизмов с тяжёлыми условиями пуска (например, шахтная подъёмная машина) может достигать нескольких секунд. Для выявления же интергармоник достаточно 10 периодов измеряемого тока (0,2 с).

Заключение

Асинхронный электродвигатель даже без преобразователя частоты является источником интергармоник, которые можно использовать в качестве идентификационного признака успешного пуска, однако рассматривать стоит не токи статора, как это обычно делается в релейной защите транспортного электрооборудования, а ротора.


Вклад авторов

А.Н. Назарычев – научное руководство; обоснование концепции; формулировка выводов; утверждение окончательного варианта статьи.

Т.Е. Минакова – cбор и систематизация данных; визуализация данных; cбор данных литературы; формальный анализ.

М.В. Попов – анализ и обобщение данных литературы; написание исходного текста; работа с графическим материалом; редактирование и оформление.
