Мониторинг деформаций перегонных туннелей метрополитена с применением нейросетевого подхода

DOI: https://doi.org/10.30686/1609-9192-2025-2-163-166

Читать на русскоя языкеА.Д. Меллер1, Р.Р. Галиева2, А.В. Кулешова2, А.К. Петросян2, С.А. Глатко2
1 Российский университет дружбы народов, г. Москва, Российская Федерация
2 Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация
Горная Промышленность №2 / 2025 стр.163-166

Резюме: В статье рассматривается применение искусственных нейронных сетей и алгоритмов машинного обучения для мониторинга деформаций туннелей метрополитена, расположенных в сложных горно-геологических условиях. Особое внимание уделяется промышленной и экологической безопасности, а также современным методам измерения деформаций земной коры с использованием GPS/ГЛОНАСС-технологий, геодезической и маркшейдерской съемки. Описываются основные этапы работы искусственных нейронных сетей: обучение на основе данных о параметрах и состоянии туннелей, тестирование, валидация и эксплуатация для предсказания потенциальных деформаций. Рассмотрены ключевые архитектуры нейронных сетей, такие как глубокие, сверточные и рекуррентные сети, а также их возможности в обработке данных. Приведены примеры использования искусственных нейронных сетей для интерполяции данных, распознавания опасных зон и мониторинга колец туннелей. Отмечается важность качественных исходных данных, включающих геометрические параметры, физические характеристики материалов, климатические условия и исторические данные. В результате применения искусственных нейронных сетей обеспечивается оперативное обнаружение рисков, прогнозирование динамики деформаций и классификация их типов, что позволяет принимать своевременные меры для предотвращения аварийных ситуаций.

Ключевые слова: искусственные нейронные сети, деформации туннелей, мониторинг конструкций, машинное обучение, геодинамика, интерполяция данных

Для цитирования: Меллер А.Д., Галиева Р.Р., Кулешова А.В., Петросян А.К., Глатко С.А. Мониторинг деформаций перегонных туннелей метрополитена с применением нейросетевого подхода. Горная промышленность. 2025;(2):163–166. https://doi.org/10.30686/1609-9192-2025-2-163-166

Информация о статье

Поступила в редакцию: 06.01.2025

Поступила после рецензирования: 05.03.2025

Принята к публикации: 17.03.2025

Информация об авторах

Меллер Александр Дмитриевич – аспирант департамента недропользования и нефтегазового дела, Российский университет дружбы народов, г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Галиева Рита Ришатовна – аспирант кафедры энергоэффективных и ресурсосберегающих промышленных технологий, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Кулешова Анастасия Владимировна – аспирант кафедры энергоэффективных ресурсосберегающих промышленных технологий, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Петросян Артур Карленович – аспирант кафедры энергоэффективных ресурсосберегающих промышленных технологий, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Глатко Светлана Андреевна – аспирант кафедры геологии и маркшейдерского дела, Национальный исследовательский технологический университет «МИСИС», г. Москва, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

При проектировании, строительстве и эксплуатации опасных производственных объектов (ОПО) и объектов гражданского строительства, находящихся в сложных горно-геологических условиях, особое внимание уделяется их промышленной и экологической безопасности [1]. Обязательными являются исследования современных деформаций и движений земной коры на промышленных и строительных площадках объектов атомной энергетики, гидротехнических сооружений, горных работ в оползнеопасных и сейсмических районах [2–10]. Современные движения земной коры (СДЗК) во многом определяют геодинамическую обстановку исследуемого района [4] и позволяют определить инженерные критерии безопасности эксплуатации предприятия. Для мониторинга скоростей СДКЗ на геодинамических полигонах, промышленных и строительных площадках применяются GPS/ГЛОНАСС-технологии, геодезическая и маркшейдерская съемки [1]. По данным инструментальных исследований проводится линейная (вдоль профильных линий) или площадная интерполяция компонент смещений и деформаций пунктов наблюдений на основе уже известных математических подходов (способ нахождения промежуточных значений величины по имеющемуся дискретному набору известных значений) – усреднение векторов смещений, интерполяция полиномами, тригонометрическая интерполяция, методы критинга и др.

Одним из возможных путей решения является применение другого широко известного математического аппарата для обработки данных инструментальных наблюдений – искусственных нейронных сетей (ИНС) и машинного обучения (МО) [1–7; 10–12]. Алгоритмы машинного обучения работают на основе анализа данных и поиска закономерностей в них, чтобы строить модели, способные делать предсказания или классифицировать новую информацию. Общий принцип заключается в обучении модели на большом количестве примеров, где для каждого объекта известен результат (обучающие данные). Алгоритм «учится» выявлять скрытые связи и зависимости между входными данными и результатом, чтобы затем применять эти знания для обработки новых данных.

В процессе обучения модель настраивает свои гиперпараметры, минимизируя ошибки прогнозов. Основные этапы включают сбор и подготовку данных, обучение модели, оценку её точности и при необходимости дообучение. Алгоритмы могут быть «с учителем» (supervised learning), когда есть размеченные данные, и «без учителя» (unsupervised learning), где алгоритм ищет паттерны в данных без заранее заданных ответов.

Основные архитектуры машинного обучения включают в себя классические алгоритмы, глубокие нейронные сети, конволюционные и рекуррентные нейронные сети и генеративно-состязательные нейронные сети [2].

Классические алгоритмы машинного обучения включают в себя [6]:

  1. Классификация – распределение данных по категориям (например, определение типа объекта на изображении).
  2. Кластеризация – группировка схожих объектов без предварительно заданных меток (например, выявление регионов с общими характеристиками).
  3. Регрессия – предсказание числовых значений на основе входных данных (например, прогноз изменения температуры).

Методология

ИНС представляют собой определенную математическую систему соединённых и взаимодействующих между собой простых процессоров (далее – нейронов) [4] (рис. 1). Каждый нейрон сети имеет дело только с сигналами, которые он получает, и сигналами, которые он посылает другим нейронам. Будучи соединёнными в достаточно большую сеть такие по отдельности простые нейроны вместе способны выполнять довольно сложные задачи. У сети имеются взаимосвязи между нейронами (синапсы), и сила этих взаимосвязей выражена определенными весовыми коэффициентами. Полная матрица таких весовых коэффициентов представляет собой аналитический аппарат ИНС, в некотором роде «мозг» сети.

Взаимодействующие между собой нейроны представляются в виде слоев (выделяют нейроны входящего, скрытого и выходящего слоя) [10]. Задача нейронов входящего слоя – получить, нормализовать и передать информацию на скрытые слои. Далее в скрытых слоях ИНС происходит расчет сигналов, передаваемых на следующие скрытые слои или на выходящий слой. Выходящий слой преобразует конечные сигналы в выходящую информацию для пользователя ИНС.

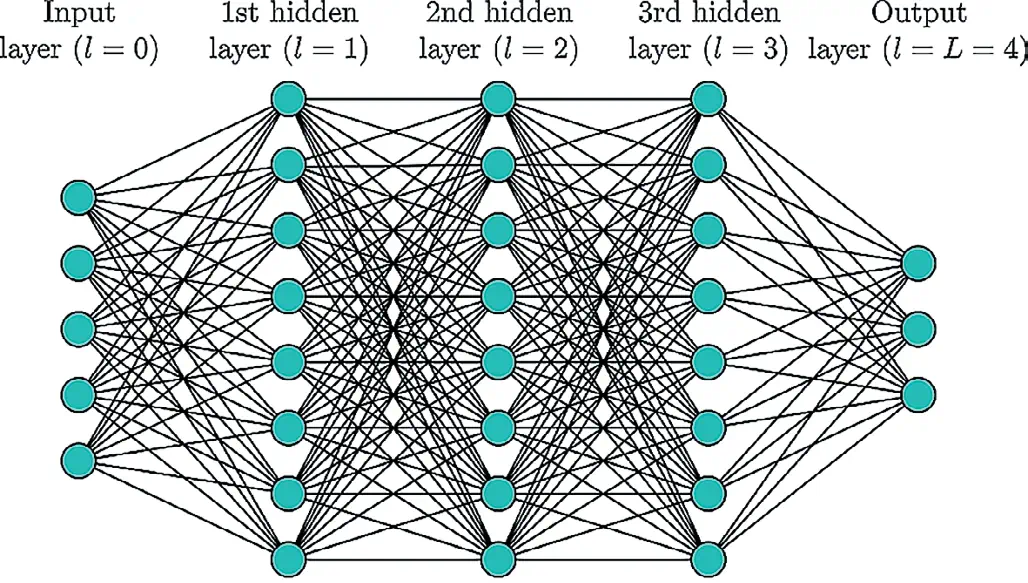

Рис. 1 Структура искусственной нейронной сети Fig. 1 Structure of an artificial neural network

Рис. 1 Структура искусственной нейронной сети
Fig. 1 Structure of an artificial neural network

Результаты

Алгоритм работы искусственных нейронных сетей начинается с фазы обучения. На этом этапе сети предоставляются наборы данных, которые содержат информацию о параметрах туннелей, их текущем состоянии, а также исторические данные о деформациях. Каждый элемент данных связан с определенным результатом или ответом, который сеть должна научиться предсказывать. Со временем, проходя через множество итераций обучения и корректируя веса своих связей, ИНС формирует модель, способную с высокой точностью предсказывать исход, исходя из вводных данных. После обучения ИНС переходят к этапу тестирования и валидации. На этом этапе сеть подвергается тестовым вычислениям с использованием новых наборов данных, которые не использовались при обучении. Это позволяет оценить способность сети к генерализации и её эффективность в задаче прогнозирования деформаций туннелей. В процессе эксплуатации ИНС анализирует поступающую в реальном времени информацию о состоянии туннелей. Осуществляется сбор данных с датчиков, установленных вдоль туннелей, которые мониторят перемещения, вибрации и другие параметры, связанные с целостностью конструкций [7]. Эта информация подается на вход ИНС, которая, опираясь на ранее накопленные знания, предсказывает потенциальные деформации и условия, которые могут привести к ним. Таким образом, система обеспечивает оперативность обнаружения рисков и позволяет принимать меры по их предотвращению или минимизации уже на ранней стадии развития.

Для успешного мониторинга деформаций перегонных туннелей метрополитена с использованием алгоритмов искусственных нейронных сетей критически важно иметь качественные исходные данные [2]. Эти данные не только обеспечивают точность и достоверность результатов, но и напрямую влияют на способность алгоритма обучаться, адаптироваться и точно предсказывать потенциальные деформации и их развитие во времени. Первоначально исходные данные для такого типа мониторинга обычно включают в себя информацию, собранную с помощью разнообразных датчиков и измерительных инструментов, размещенных в критических точках туннеля. К этим данным относятся:

  1. Геометрические параметры туннеля, включая первоначальные размеры и форму структуры, которые являются основой для определения отклонений и изменений.
  2. Физические характеристики материалов, из которых построен туннель, включая их возраст, состав, прочность на сжатие и предыдущие данные о деформациях.
  3. Данные о нагрузках, влияющих на туннель, включая статические (вес самого туннеля, грунтовые нагрузки) и динамические (например, движение поездов, сейсмическая активность).
  4. Информация о влажности, температуре и других климатических условиях вокруг и внутри туннеля, так как эти факторы могут существенно влиять на его деформации.
  5. Исторические данные о предыдущих деформациях и ремонтных работах, выполняемых в туннеле.

После сбора и предварительной обработки этих данных приступают к формированию обучающего набора для ИНС. Важным шагом здесь является выбор характеристик, которые будут использоваться в качестве входных данных для обучения нейросети. Отбор производится на основе статистического анализа и экспертных знаний о ключевых факторах, оказывающих наибольшее влияние на состояние и деформации туннеля. Кроме того, в процессе подготовки исходных данных большое значение имеет этап нормализации данных, который позволяет привести различные масштабы измерений к единому виду, что необходимо для эффективного обучения ИНС. Также применяются методы для устранения шумов и выбросов в данных, чтобы минимизировать их искажающее влияние на процесс обучения и повысить точность предсказаний нейронной сети [5].

Выводы

Результатом работы нейронных сетей при мониторинге деформаций перегонных туннелей метрополитена являются данные, позволяющие оценить текущее состояние конструкций, выявить места наиболее вероятных деформаций и предсказать динамику их развития в будущем.

Получаемые с помощью нейронных сетей данные включают в себя детальную картину деформаций стен, потолков и основания туннеля с максимально точным указанием локализации проблемных участков. Это достигается за счет обработки больших объемов информации, собранной с датчиков в реальном времени, что позволяет проводить динамический анализ изменений структуры объекта. Анализируя исторические данные, нейросеть способна предсказывать вероятные сценарии развития структурных изменений, оценивая такие параметры, как скорость деформаций и их потенциальные причины. Это даёт возможность принимать превентивные меры до того, как деформации достигнут критического уровня. Нейросети могут с высокой точностью прогнозировать риски, основываясь на сочетании текущих данных о состоянии объекта и исторически накопленной информации о его поведении в аналогичных условиях. Не менее важным является возможность классификации типов деформаций с помощью нейронных сетей. Анализируя данные, система может отличить, к примеру, усадочные деформации от деформаций, вызванных подтеканием воды или нарушением целостности грунта. Это позволяет более точно подбирать методы укрепления и ремонта, а также реализовывать целенаправленные инженерные решения для каждого конкретного случая.
