Лабораторно-измерительный комплекс для исследования процессов деформирования и разрушения горных пород

А.А. Терешкин¹, И.Ю. Рассказов², А.П. Грунин¹, Д.И. Цой¹, М.И. Рассказов^1
1 Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация
² Хабаровский федеральный исследовательский центр Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация
Russian Mining Industry №4S / 2025 p. 134-139

Резюме: Процесс разрушения горных пород под воздействием внешнего давления представляет значительный интерес для изучения механики разрушения геоматериалов. В ходе разрушения образец генерирует акустические сигналы, которые представляют собой упругие волны, возникающие вследствие образования и роста микротрещин. Эти сигналы, известные как акустическая эмиссия, играют ключевую роль в мониторинге и прогнозе процессов разрушения различного масштаба.Сигналы акустической эмиссии характеризуются рядом параметров, таких как амплитуда, длительность, частота, энергия, которые позволяют анализировать динамику процесса разрушения. В зависимости от условий процесс может протекать с различной скоростью – от квазистатического до динамического режима разрушения. Анализ сигналов акустической эмиссии позволяет не только определить стадии разрушения, но и глубже понять механизмы трещинообразования. Разработанная в Институте горного дела ДВО РАН система регистрации импульсов акустической эмиссии включает в себя создание аппаратно-программного комплекса, обеспечивающего высокочувствительное детектирование сигналов, и методов обработки и интерпретации данных с функциями фильтрации, анализа и выделения ключевых параметров импульсов, а также определение координат отдельных событий внутри исследуемого образца в лабораторных условиях с заданными параметрами.

Ключевые слова: акустическая эмиссия, геодинамика, деформационные методы, акустические методы, регистрация волновых форм, первичный преобразователь, преобразование Фурье, методы локации акустической эмиссии

Для цитирования: Терешкин А.А., Рассказов И.Ю., Грунин А.П., Цой Д.И., Рассказов М.И. Лабораторно-измерительный комплекс для исследования процессов деформирования и разрушения горных пород. Горная промышленность. 2025;(4S):134–139. https://doi.org/10.30686/1609-9192-2025-4S-134-139

Информация о статье

Поступила в редакцию: 22.06.2025

Поступила после рецензирования: 18.08.2025

Принята к публикации: 25.08.2025

Информация об авторах

Терёшкин Андрей Александрович – научный сотрудник, Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Рассказов Игорь Юрьевич – доктор технических наук, академик РАН, директор, Хабаровский Федеральный исследовательский центр Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; https://orcid.org/0000-0002-2215-6642; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Грунин Алексей Петрович – кандидат технических наук, старший научный сотрудник, Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Цой Денис Игоревич – научный сотрудник, Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; https://orcid.org/0000-0002-4501-3724; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Рассказов Максим Игоревич – научный сотрудник, Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; https://orcid.org/0000-0002-9130-8072; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

На современном этапе изучения состояния массивов горных пород и решения проблем управления горным давлением одними из наиболее перспективных и информативных являются деформационный и геоакустический методы. Деформационный метод основан на совокупности методов, используемых для определения изменений формы, размеров и положения объектов, а также для выявления деформаций. Геоакустический метод основан на регистрации импульсов акустической эмиссии (АЭ) [1–3], сопровождающей процесс нагружения и разрушения горных пород.

В основе современных средств и систем динамического мониторинга массивов горных пород лежат методы регистрации и расчета значений основных деформационных и акустических показателей, использующие только массив натурных данных исследуемого объекта [4; 5]. Данный подход не всегда является полностью достоверным по причине многофакторности и неоднозначности процессов деформации и разрушения. Для более углубленного анализа динамики поведения горных пород, склонных к хрупкому разрушению, необходимы комплексные исследования их физико-механических, акустических и деформационных свойств, в том числе в лабораторных условиях с моделированием условий их природного залегания [6–8].

Основной задачей разрабатываемой лабораторной акустической системы регистрации и анализа АЭ событий является необходимость углубленного изучения многофакторности условий и причин динамических проявлений горного давления на месторождениях, отрабатываемых подземным способом, склонных к негативному влиянию повышенного горного давления, выявления предвестников и создания на этой основе эффективной методики комплексной оценки геомеханического состояния геосреды, что позволит повысить надежность прогноза опасных геодинамических явлений. Для обеспечения надежного и достоверного прогноза динамических проявлений горного давления необходим комплексный учет ряда установленных по данным натурного мониторинга, а также лабораторного исследования признаков изменения геомеханического состояния массива горных пород.

Описание разрабатываемой системы

При разработке системы регистрации АЭ [9; 10] было необходимо учитывать параметры сигналов, физические характеристики среды, а также особенности всех компонентов системы регистрации и обработки данных. Ключевые этапы проектирования включали:

1. Определение частотного диапазона работы системы в масштабах лабораторных образцов.

2. Выбор преобразователя акустической эмиссии, а также промежуточного усилительного оборудования.

3. Выбор устройства регистрации данных.

4. Определение состава модуля сбора и обработки данных.

5. Подбор оборудования, позволяющего интегрировать компоненты системы в уже имеющийся лабораторный комплекс АСИС СПЕЦ ГЕОТЕК, позволяющий проводить испытания образца в режиме осесимметричного сжатия σ2 = σ3 [11].

1. Определение частотного диапазона работы системы в масштабах лабораторных образцов. Частотный диапазон регистрации сигналов АЭ определяется физическими характеристиками источников акустической эмиссии и свойствами среды, в которой распространяются упругие волны. На основании анализа характеристик исследуемых образцов горных пород и предполагаемых условий эксперимента был выбран частотный диапазон 100–2000 кГц.

2. Выбор преобразователя акустической эмиссии. Для регистрации сигналов в указанном диапазоне выбран преобразователь типа 7C209TA производства (г. Саров) «GT Lab», характеристики которого представлены в табл. 1.

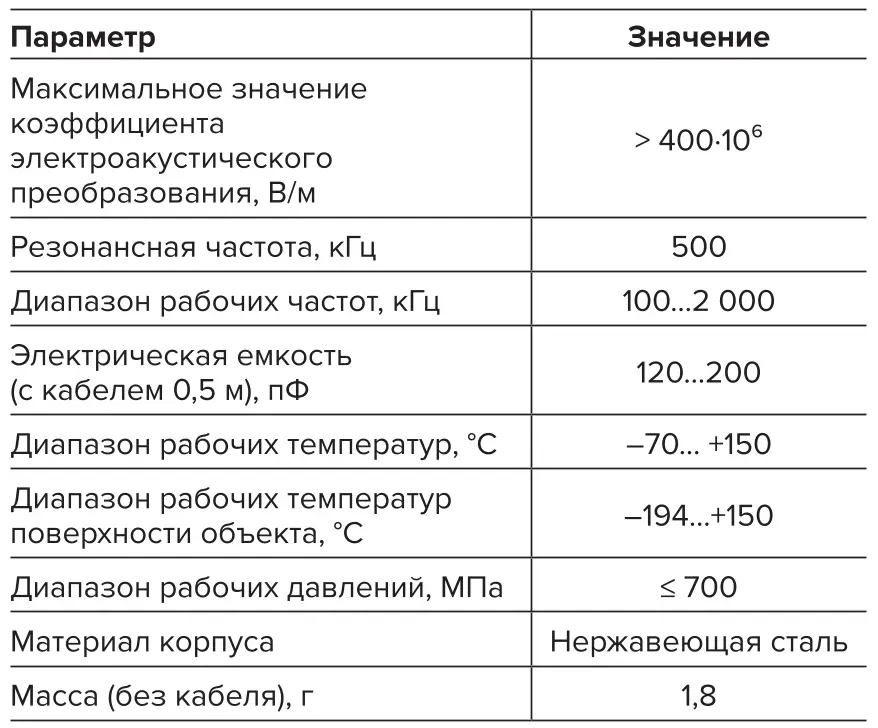

 Таблица 1 Технические характеристики преобразователя 7C209TA

Table 1 Technical specifications of the 7C209TA converter

Частотный диапазон датчика (100–2000 кГц) соответствует требованиям исследования. Резонансная частота (500 кГц) позволяет эффективно регистрировать наиболее интенсивные сигналы. Высокая стойкость к температурным и механическим воздействиям делает преобразователь применимым в условиях высоких давлений и температур, характерных для экспериментов с горными породами. Для приема и усиления сигналов преобразователя выбран формирователь A421-04 «GT Lab», параметры которого приведены в табл. 2.

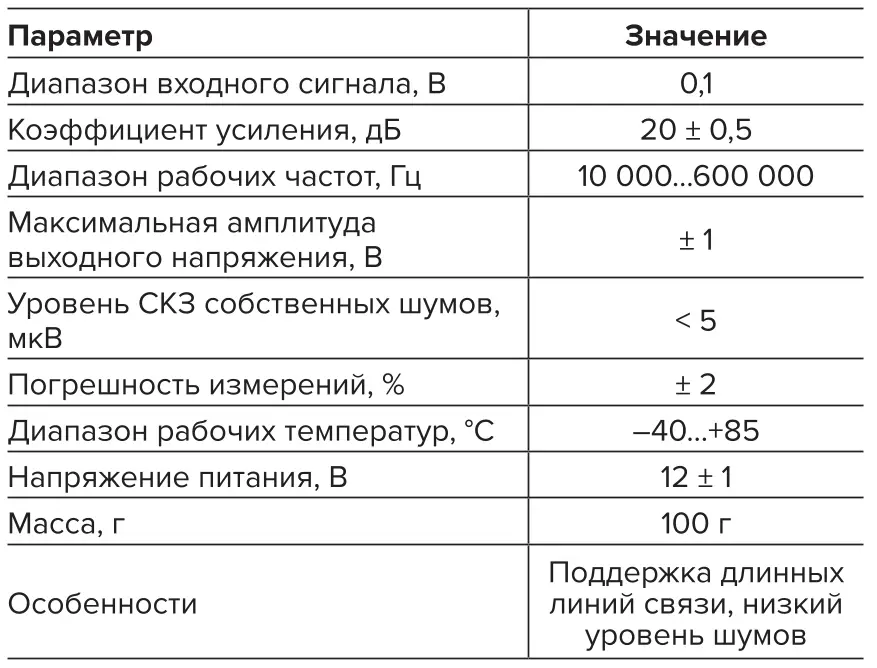

 Таблица 2 Технические характеристики усилителя A421-04

Table 2 Technical specifications of the A421-04 amplifier

3. Выбор устройства регистрации данных. Для регистрации сигналов акустической эмиссии (АЭ) в системе был выбран высокоскоростной модуль АЦП E20-10 (табл. 3), который обеспечивает необходимые точность и быстродействие. Выбор обоснован следующими характеристиками и возможностями устройства:

Разрядность 14 бит обеспечивает достаточную точность при регистрации сигналов АЭ. Максимальная частота дискретизации 10 МГц позволяет детально регистрировать высокочастотные сигналы (до 5 МГц), сохраняя точность формы сигнала.

Наличие четырёх каналов АЦП позволяет одновременно регистрировать сигналы с нескольких датчиков АЭ. Это критически важно при проведении экспериментов, где необходимо пространственное разделение источников сигналов.

Каждый канал оснащён фильтром нижних частот (ФНЧ) третьего порядка с оптимальной частотой среза. Это улучшает соотношение «сигнал-шум» и повышает качество зарегистрированных данных, особенно при высокоскоростной дискретизации.

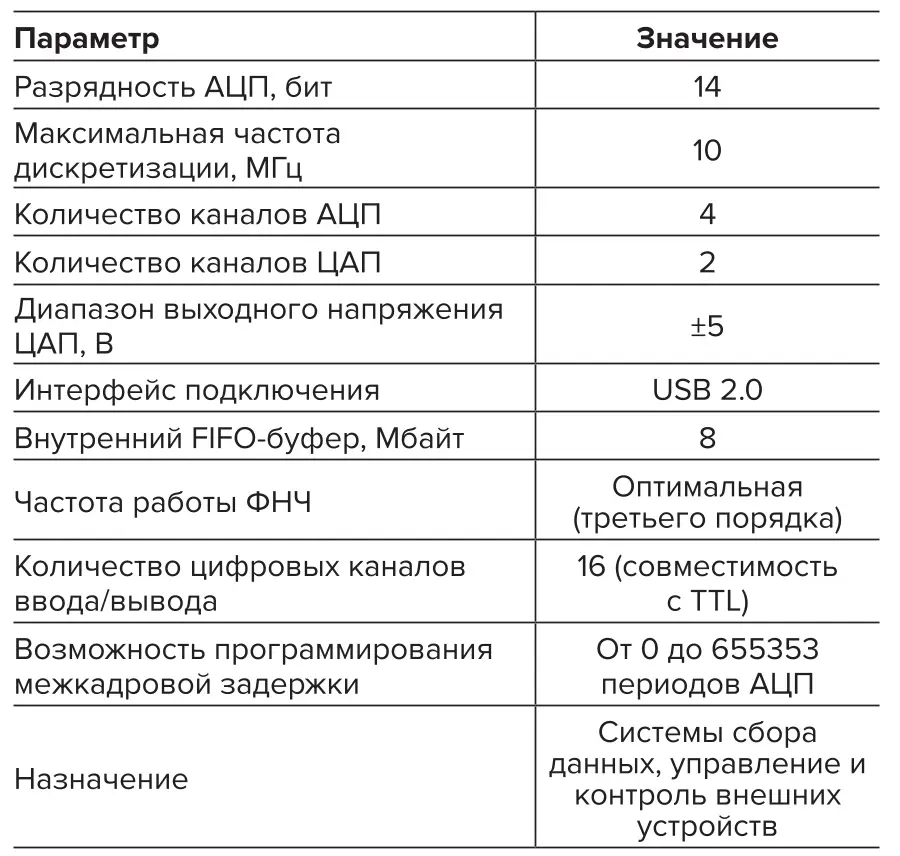

Таблица 3 Характеристика модуля АЦП E20-10

Table 3 Specifications of the E20-10 ADC module

4. Определение состава модуля сбора и обработки данных. При выборе ПК для сбора и обработки данных в системе регистрации сигналов акустической эмиссии необходимо учитывать высокие требования к скорости передачи данных, объёму оперативной и дисковой памяти, а также особенности работы USB-интерфейса. Эти аспекты определяются характеристиками модуля АЦП E20-10, длительностью эксперимента, а также необходимостью последующей обработки и хранения данных.

5. Подбор оборудования для интеграции компонентов системы. Для обеспечения работы системы регистрации акустической эмиссии все элементы размещаются в мобильном коммуникационном шкафу. Шкаф выполняет функцию центрального узла, где располагаются ПК для сбора данных, модули АЦП, линии передачи данных и синхронизации, а также монитор для визуального контроля за ходом эксперимента.

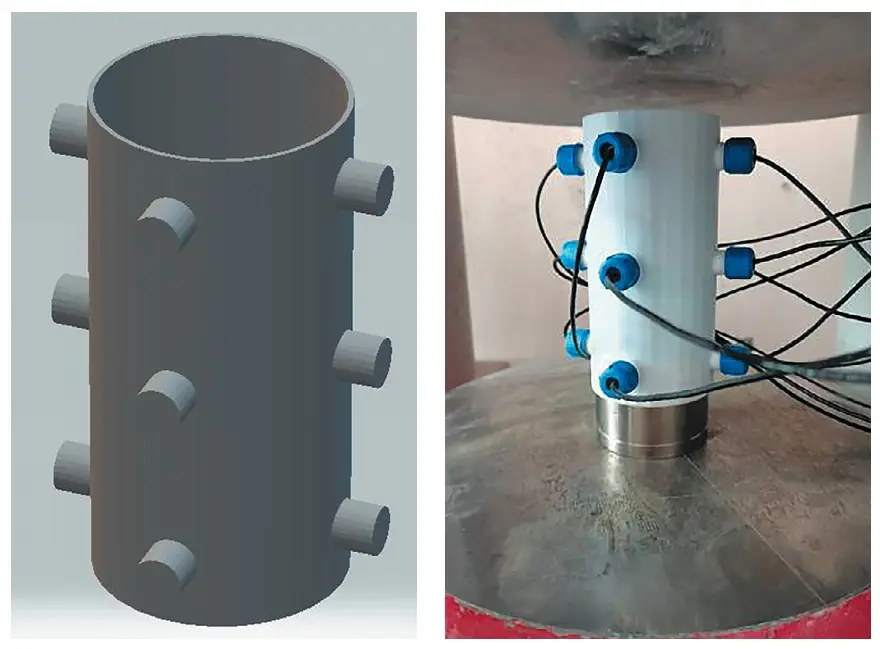

Для надежного размещения датчиков акустической эмиссии на цилиндрическом образце был разработан рукав, обеспечивающий плотное прилегание датчиков к поверхности. Фиксатор позволяет быстро и удобно закрепить измерительные элементы, упрощая подготовку к эксперименту и улучшая сбор данных. Модель фиксатора, подготовленная для 3D-печати, приведена на рис. 1. Структурная схема разработанной системы представлена на рис. 2.

Рис. 1 Внешний вид 3D-модели рукава фиксации датчиков

Fig. 1 A general view of the 3D model of the sensor holderРис. 2 Структурная схема системы регистрации

Fig. 2 A structural diagram of the recording system

Методы и средства сбора, обработки и интерпретации данных

Первичный сбор данных осуществляется с использованием программного обеспечения LGraph2, разработанного для устройств ввода-вывода производства ООО «Л Кард». Данное ПО предназначено для следующих задач:

– сбор и регистрация аналоговых сигналов в цифровом виде;

– просмотр данных в реальном времени или из записей;

– экспорт данных для последующего анализа.

Для предварительной обработки сигнала используется метод фильтрации на основе спектра шума, реализованный через быстрое преобразование Фурье (FFT). Сначала из начального участка сигнала извлекается спектр шума, который используется как эталон для определения фонового уровня. Затем спектр каждого блока сигнала сравнивается с пороговым значением, пропорциональным спектру шума, и частоты, амплитуда которых ниже порога, подавляются. Преобразование обратно во временную область выполняется с использованием обратного FFT (IFFT). Данный подход позволяет эффективно устранять шумы, которые имеют постоянный спектральный профиль, например, гармонические или широкополосные шумы.

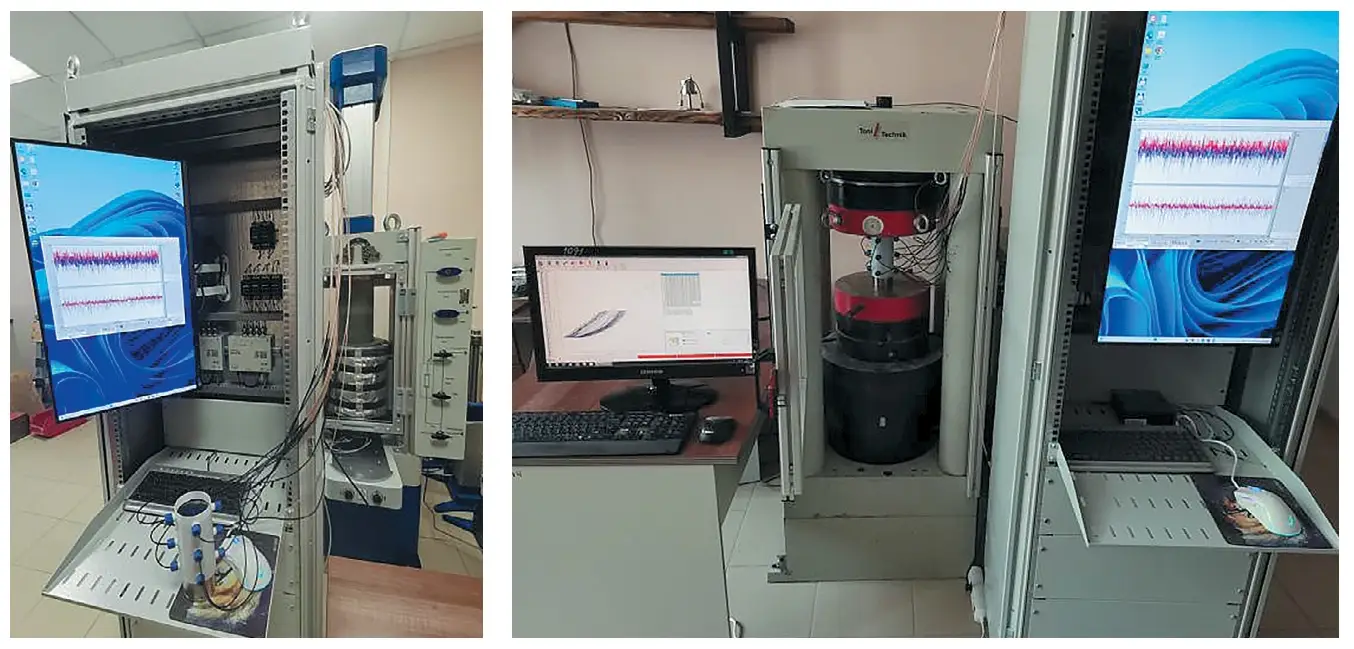

Рис. 3 Внешний вид собранной системы

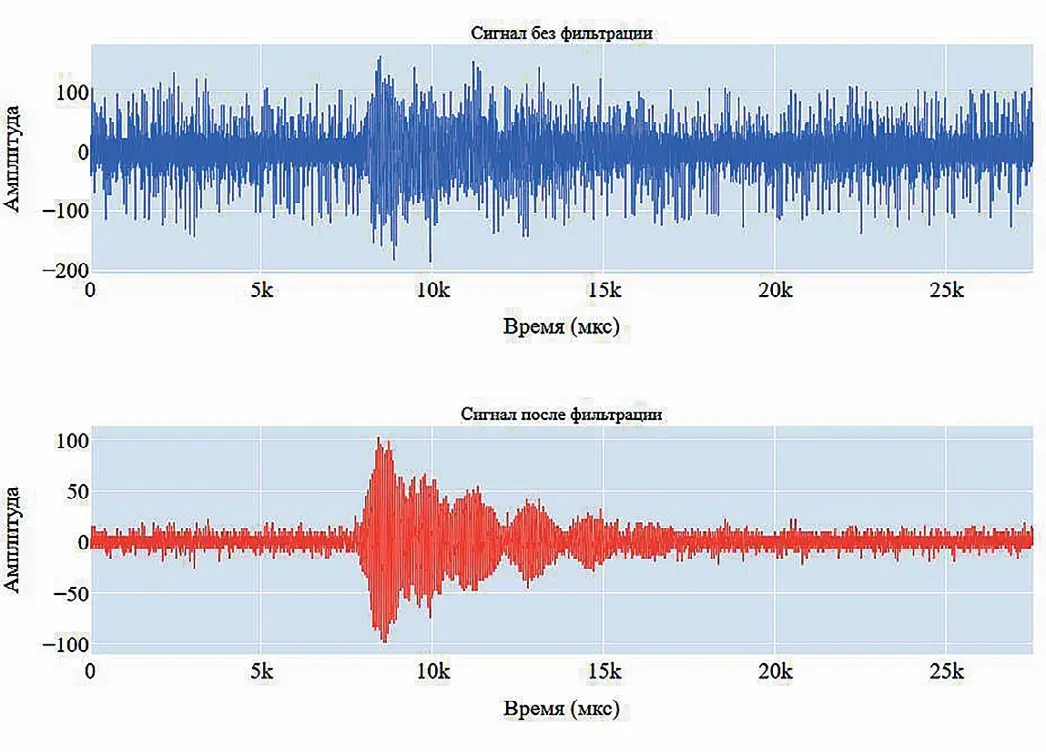

Fig. 3 A general view of the assembled systemРис. 4 Сравнение сигналов до и после фильтрации

Fig. 4 A comparison of signals before and after filtering

Это особенно полезно при анализе акустических сигналов, где требуется выделить слабые импульсные события на фоне шума. На рис. 4 представлено сравнение сигналов до и после фильтрации.

Для обнаружения акустических событий применяется STA/LTA анализ, использующий экспоненциальное скользящее среднее. STA характеризует среднюю амплитуду сигнала в коротком временном окне, а LTA – в длинном. Отношение STA/LTA позволяет выделить моменты, когда кратковременная активность значительно превышает фоновую. Данный метод является одним из наиболее популярных в сейсмологии для обнаружения сейсмических событий. Применение экспоненциального скользящего среднего вместо традиционного скользящего окна позволяет вычислять STA и LTA более эффективно, так как не требует повторного расчета средних значений для каждого нового отсчета. Недостатком подхода является необходимость выбора длины окон и порогового значения, которые зависят от характеристик анализируемого сигнала.

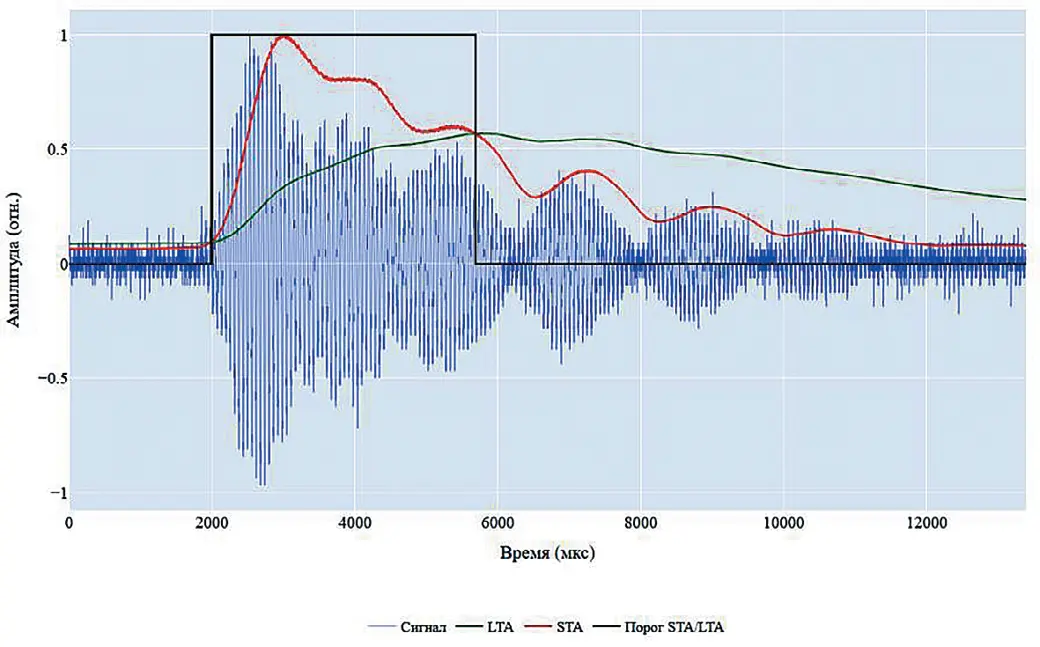

Рис. 5 Демонстрация работы STA/LTA алгоритма

Fig. 5 A demonstration of the STA/ LTA algorithm

На рис. 5 представлены сигнал и принцип работы алгоритма STA/LTA при определении времени начала сигнала. Для уточнения времени прихода событий, обнаруженных методом STA/LTA, используется информационный критерий Акаике (AIC). Этот метод основан на минимизации дисперсии в двух временных интервалах: до и после предполагаемого момента события. AIC рассчитывается в скользящем окне вокруг каждого обнаруженного по STA/ LTA импульса, и минимальное значение критерия указывает на наиболее вероятное время прихода сигнала. Преимущество метода AIC заключается в его способности точно определять начало импульсов, что критически важно для временного анализа сигналов. На рис. 6 представлены сигнал и принцип работы алгоритма STA/LTA при определении времени начала сигнала.

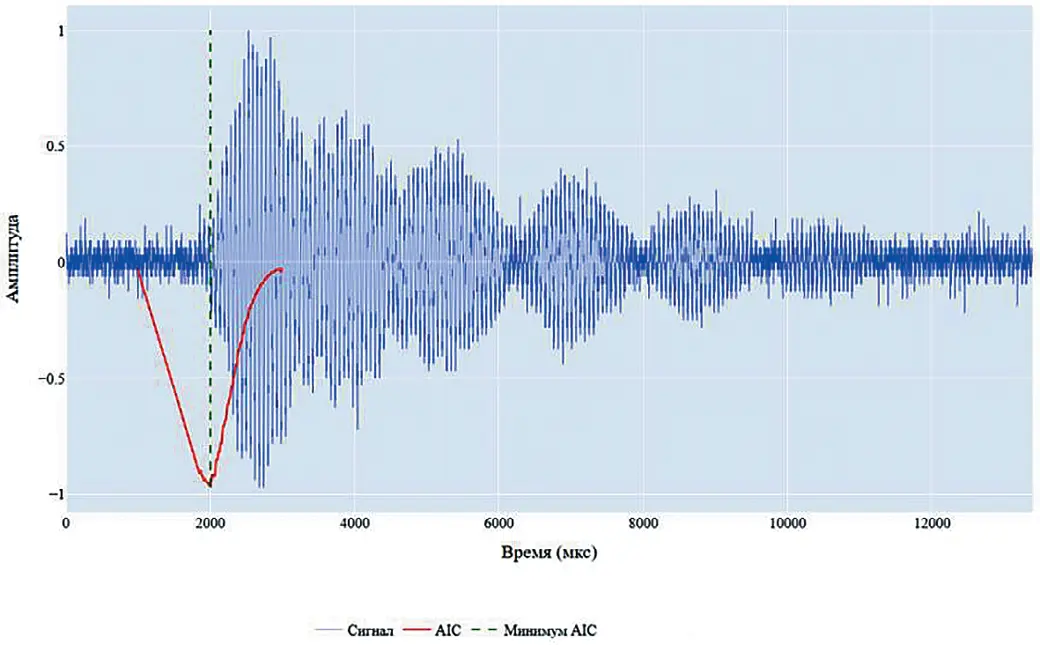

Рис. 6 Демонстрация работы алгоритма AIC

Fig. 6 A demonstration of the AIC algorithm

Заключение

Разработанный комплекс технических, программных средств и алгоритмов, обеспечивающий автоматизированную обработку большого объема предварительных данных, позволяет производить сортировку данных с каждого преобразователя в отдельные звуковые файлы, их анализ для выявления временных отметок и характеристик импульсов даже в условиях значительных шумов. На основании полученной информации о зарегистрированных импульсах возможно применение алгоритмов, аналогичных применяемым в системах типа «Prognoz-ADS» [12], для формирования событий. На данном этапе ведутся тестовые испытания анализа регистрируемых событий, которые обрабатываются с использованием известных, адаптированных или вновь разработанных методов локации, основанных на расчете времени прихода события на каждый первичный преобразователь.

Предложенный подход позволит проводить исследования деформационных и акустических процессов разрушения образцов горных пород под воздействием внешнего давления с заданными параметрами на структурном уровне, учитывающие физико-механические свойства литотипов, склонных к хрупкому разрушению.
