Горные породы как полезные ископаемые геотермальных месторождений
А.Н. Шулюпин
Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация
Russian Mining Industry №4S / 2025 p. 112-115
Резюме: В статье на основе анализа современного уровня развития технологий рассматриваются общие вопросы добычи геотермальной энергии из ее носителей. Отмечено наличие дефицита научно-методического и нормативного обеспечения прежде всего в горном направлении, сдерживающего развитие работ по освоению отечественных геотермальных ресурсов, что обуславливается влиянием негативных процессов в годы «перестройки». Рассмотрение геотермальных ресурсов с точки зрения теплофизики указывает на их неразрывную связь с носителями энергии. Это позволяет отнести данный вид георесурсов к группе месторождений полезных ископаемых. Отмечена особенность геотермальных месторождений, заключающаяся в возможности нахождения носителей энергии в трех фазовых состояниях: твердой, жидкой и газообразной. При этом твердые породы, в отличие от носителей в других состояниях, являются обязательной, неотъемлемой частью геотермальных месторождений. Также отмечено наличие как возобновляемых, так и невозобновляемых запасов месторождений. На примере крупнейшего отечественного геотермального месторождения (Мутновское на Камчатке) показано, что твердые породы обеспечивают около 98% невозобновляемой части запасов, способной обеспечить текущий уровень добычи энергии более 100 лет. В качестве перспективного направления освоения геотермальных ресурсов в арктической зоне указано применение тепловых насосов в комбинации с коаксиальными скважинными теплообменниками, что позволит снизить остроту проблемы растепления пород в местах активной антропогенной деятельности.
Ключевые слова: геотермальные ресурсы, горные породы, носители геотермальной энергии, горячие сухие породы, геотермальное месторождение, улучшенные геотермальные системы, тепловой насос, скважинный теплообменник
Для цитирования: Шулюпин А.Н. Горные породы как полезные ископаемые геотермальных месторождений. Горная промышленность. 2025;(4S):112–115. https://doi.org/10.30686/1609-9192-2025-4S-112-115
Информация о статье
Поступила в редакцию: 06.07.2025
Поступила после рецензирования: 18.08.2025
Принята к публикации: 23.08.2025
Информация об авторе
Шулюпин Александр Николаевич – член-корреспондент РАН, доктор технических наук, директор, Институт горного дела Дальневосточного отделения Российской академии наук, г. Хабаровск, Российская Федерация; https://orcid.org/0000-0002-7379-410X; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Введение
Одно из активно развивающихся направлений мировой энергетики базируется на освоении геотермальных ресурсов, причем как в области электрогенерации [1; 2], так и в области прямого использования теплоносителей [3].
Доля России в мировой геотермальной электроэнергетике составляет лишь 0,5%, в прямом использовании флюидов и того меньше – 0,4% [4]. В то же время Россия обладает значительным потенциалом в этом направлении [5], и для ряда территорий, в первую очередь стратегически важного дальневосточного региона, освоение геотермальных ресурсов имеет ключевое значение. Существенный временной отрезок активного развития данного направления в мире выпал на время «перестройки», что предопределило указанное отставание, в том числе и в состоянии научно-методической базы, призванной служить идейной основой практических работ.
Освоение любых георесурсов включает три элемента: оценка, добыча и использование. Заметим, что в последнее время все большее внимание привлекает использование геотермальных флюидов не только в направлении энергетики, но и как источник ценных химических компонентов и соединений, но это отдельная тема и в настоящей работе не рассматривается. Для геотермальных ресурсов в направлении энергетики указанные элементы включают: геологическую разведку объекта освоения с определением запасов технологически доступного извлечения геотермальной энергии, добычу (извлечение из недр и доставка потребителю) геотермальной энергии, использование добытой энергии. Если первый и третий элементы, относящиеся к компетенции геологии и энергетики, к началу «перестройки» имели достаточно хорошо развитую научно-методическую базу, второй элемент, являющийся предметом горной науки, только находился в стадии становления, поэтому негативные процессы «перестройки» отразились на его развитии наиболее значительно.
Это привело к наличию пробелов в отечественной методической базе освоения геотермальных ресурсов, например, отсутствию такой важной компоненты, как энергия горячих горных пород.
В настоящей работе на основе анализа современного уровня развития технологий рассматриваются общие вопросы добычи геотермальной энергии из ее носителей. Отмечается, что обязательной и наиболее значимой частью этих носителей являются горные породы, которые следует рассматривать как твердые полезные ископаемые.
Геотермальные ресурсы как месторождения полезных ископаемых
Георесурсы традиционно в горной науке делятся на шесть групп [6]:
1) месторождения полезных ископаемых;
2) горные породы вскрыши;
3) отходы горно-обогатительного и металлургического производства;
4) глубинные источники пресных, минеральных и термальных вод; 5) внутреннее тепло Земли;
6) природные и техногенные полости в земных недрах.
Геотермальные ресурсы согласно данной классификации очевидно относятся к 5-й группе. Но если обратиться к отечественной нормативной базе, единственным документом, регламентирующим освоение геотермальных ресурсов, до 2020 г. были «Правила разработки месторождений теплоэнергетических вод» (ПБ 07-599-03, 2003), а в настоящее время – «Правила разработки месторождений подземных вод» (приказ Минприроды России от 30.07.2020 №530), т.е. теплоэнергетические воды предлагается рассматривать как разновидность подземных вод. Такой подход однозначно указывает на 4-ю группу.
Ограниченность такого подхода подтверждается практикой развития мировой геотермальной энергетики. Во-первых, в этом случае остаются вне поля зрения достаточно хорошо развитые технологии по использованию энергии горячих сухих пород [7]. Типовая схема геоциркуляционной системы добычи энергии сухих пород предполагает, что в горячие породы с естественной или искусственно созданной проницаемостью из нагнетательной скважины поступает холодная вода, там она нагревается, и горячая вода через добычную скважину поднимается на поверхность. По сути, это пример классической геотехнологии – скважинной гидродобычи, аналогичной скважинному выщелачиванию применительно к твердым полезным ископаемым. Во-вторых, также выпадают из рассмотрения активно развиваемые технологии использования низкотемпературных источников с использованием тепловых насосов [8]. В-третьих, даже в случае разработки месторождений «теплоэнергетических вод» в значительной части фактически добывается энергия вмещающих пород [9].
Закономерно, что наиболее активно развивающееся в последнее время направление – улучшенные геотермальные системы [10; 11], предполагает неразрывную связь гидротермальных и петротермальных ресурсов.
Иной взгляд на геотермальные ресурсы, основанный на представлениях теплофизики, предложен в [4; 12]. По современным представлениям теплота – форма передачи энергии. Материальное тело не может содержать теплоту, она характеризует процесс передачи энергии от одного тела к другому. Основным видом энергии, задействованным в тепловых процессах, является энтальпия (сумма внутренней энергии и потенциальной энергии давления), определяемая тепловым движением молекул (ранее данную величину называли «теплосодержание», в настоящее время этот термин признан устаревшим и некорректным). Для практического использования энтальпии недр необходим доступ к ее носителям – минеральным образованиям, которые при современном состоянии техники и технологий могут экономически эффективно использоваться для получения энергии, т.е. фактически являются полезными ископаемыми, а участок земной коры, содержащий их скопление, – геотермальным месторождением. Соответственно, геотермальные ресурсы с этой точки зрения можно отнести к первой группе (месторождения полезных ископаемых).
Значение твердых пород как носителей энергии геотермального месторождения
Особенность геотермальных месторождений заключается в возможности нахождения носителей энергии в трех фазовых состояниях: твердой, жидкой и газообразной. Также следует отметить наличие как возобновляемых, так и невозобновляемых запасов месторождений. Возобновляемые запасы обеспечиваются конвективными и кондуктивными тепловыми потоками от носителей энергии, находящихся вне контура месторождения, обычно на большей глубине (рис. 1). Невозобновляемые запасы заключены в доступном на данный момент времени скоплении носителей энергии.

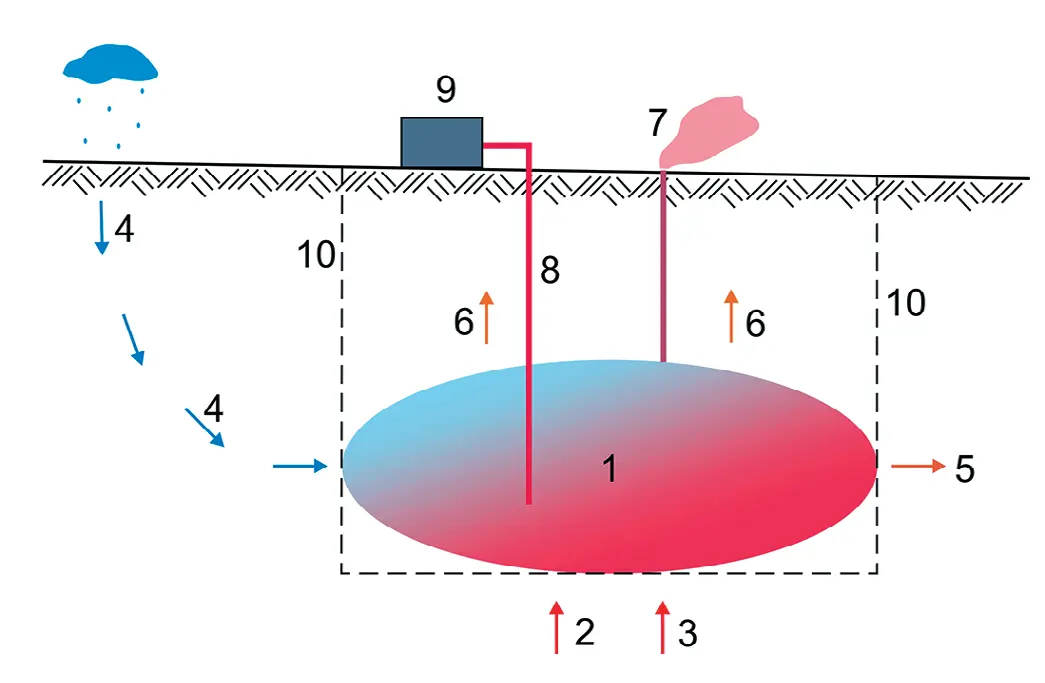

Рис. 1 Принципиальная схема геотермального месторождения: 1 – скопление носителей энергии; 2 – ювенильные флюиды; 3 – глубинный кондуктивный тепловой поток; 4 – метеорные воды; 5 – глубинная разгрузка; 6 – поверхностный кондуктивный тепловой поток; 7 – область естественной поверхностной разгрузки; 8 – добычная скважина; 9 – потребитель; 10 – контур месторождения
Fig. 1 A schematic diagram of a geothermal field: 1 – accumulation of energy carriers; 2 – juvenile fluids; 3 – deep conductive heat flux; 4 – meteoric waters; 5 – deep discharge; 6 – surface conductive heat flux; 7 – area of natural surface discharge; 8 – production well; 9 – consumer; 10 – field boundary
Современные тенденции предполагают совместное рассмотрение твердых, жидких и газообразных носителей геотермальной энергии. Отметим, что идею об отсутствии практического смысла в разделении носителей по фазам полвека назад отстаивал Ю.Д. Дядькин [9]. Но если о возможности наличия горячих сухих пород можно спорить, принимая во внимание, что реальные породы не являются абсолютно сухими, то представить гидротермальные месторождения без вмещающих пород невозможно. Горные породы являются обязательной, неотъемлемой частью геотермальных месторождений.
Оценим роль твердой фазы в невозобновляемых запасах крупнейшего отечественного геотермального месторождения – Мутновского на Камчатке. Температура носителей энергии как твердых, так и флюидов, находящихся исходно в жидком состоянии, составляет в среднем 285°С.
Подъем теплоносителя на поверхность осуществляется по парлифтной технологии, которая в данном случае имеет ограничение по минимальному пластовому давлению 27 бар [4], соответствующему двухфазному состоянию флюида с температурой 228°С. Таким образом, допустимое снижение температуры пласта составляет 57°С. Энергия одного кубического метра пласта и энергия воды в том же объеме определяются формулами
H = c1ΔT ;
Hw = ρw c2 ΔTn,
где H – энтальпия одного кубического метра пласта; Hw – энтальпия воды в том же объеме; c1 – изобарная теплоемкость кубического метра пласта; ρw – плотность воды; c2 – удельная изобарная теплоемкость воды; ΔT – снижение температуры в пласте; ΔT – пористость пласта. Используя лабораторные данные по физическим свойствам пород данного месторождения и табличные значения для воды, имеем: c1 = 3,5 МДж/(м3*К), ρw = 741 кг/м3, c2 = 4,5 кДж/(кг*К), n = 18. Подстановка в формулы дает H = 200 МДж/м3, Hw = 3,4 МДж/м3. Соответственно, доля энергии твердых пород в разрабатываемом пласте составляет 98,3%. По скромным оценкам невозобновляемых запасов на месторождении достаточно для обеспечения отбора тепловой мощности 300 МВт более 100 лет.
Роль твердой фазы в возобновляемой части запасов трудно оценить, поскольку в этом случае существенное влияние оказывает учет геологических особенностей геотермальной системы с присущей геологии неопределенностью необходимых для оценки параметров. Вероятно, роль твердой фазы в этом компоненте не так значительна, но не следует принижать значимость поступающих в контур месторождения кондуктивных тепловых потоков, распространяющихся по твердым породам.
Применение тепловых насосов в арктической зоне Сложившееся в отечественной научно-технической сфере одностороннее восприятие геотермальных месторождений как месторождений подземных вод негативно сказывается на прогрессе в освоении геотермальных ресурсов.

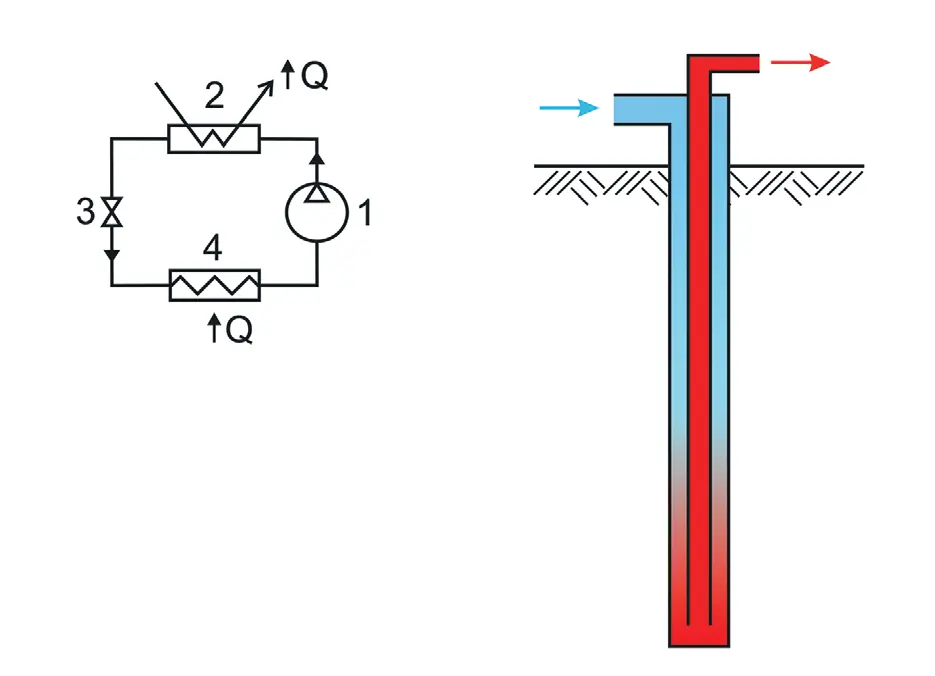

Рис. 2 Холодильный цикл (а) и коаксиальный скважинный теплообменник (б): 1 – компрессор; 2 –конденсатор (узел обогрева); 3 – дроссель; 4 – испаритель; Q – подвод/отвод тепла
Fig. 2 Refrigeration cycle (a) and a coaxial borehole heat exchanger (б): 1 – compressor; 2 – condenser (heating unit); 3 – throttle; 4 – evaporator; Q – heat supply/removal
В частности, это относится к технологиям использования низкотемпературных носителей на базе тепловых насосов, работающих как обычный бытовой холодильник по холодильному термодинамическому циклу (рис. 2, а). Вместе с тем это направление, позволяющее извлекать энергию практически в любом месте, для России весьма перспективно, с учетом ее огромной территории. Особенно для арктической зоны в условиях вечной мерзлоты.
Для извлечения энергии по теплонасосной технологии достаточно иметь источник энергии с относительно невысокой температурой (10–20°С), что имеет место на небольшой глубине ниже многолетнемерзлых пород. В тепловом насосе аналогом морозильной камеры (испарителя, см. рис. 2, а) выступает источник тепла (породы на глубине), а в качестве конденсатора – узел обогрева.
В комбинации с тепловым насосом целесообразно применение коаксиальных скважинных теплообменников (труба в трубе, вниз по внешней трубе большего диаметра подается охлажденная жидкость, в нижних слоях она нагревается и по теплоизолированной внутренней трубе подается вверх, рис. 2, б). При использовании соответствующих хладагентов это позволит осуществлять локальное охлаждение, включая заморозку. Такая технология снизит остроту проблемы растепления пород, особенно в местах активной антропогенной деятельности. Отбор энергии из нижних горизонтов снизит восходящий тепловой поток на границе вечной мерзлоты, а применение коаксиальных теплообменников позволит осуществлять заморозку пород вокруг скважины.
Заключение
1. С позиции горной теплофизики имеются основания рассматривать геотермальные ресурсы как георесурсы, относящиеся к группе месторождений полезных ископаемых.
2. Горные породы являются обязательной, неотъемлемой частью полезных ископаемых геотермальных месторождений. При этом их роль в запасах месторождения как минимум значительна, а для невозобновляемой части – доминирующая.
3. Перспективным направлением освоения геотермальных ресурсов в арктической зоне является применение тепловых насосов, особенно в комбинации с коаксиальными скважинными теплообменниками.
4. Необходима адаптация отечественной методической и нормативной базы освоения геотермальных ресурсов к современным реалиям мирового развития данного направления.
