Выявление опасных участков на основе исследования развития техногенных трещин в толще слагающих массив пород

Е.С. Жерлыгина, М.Е. Куранова, В.Н. Гусев, Е.Е. Одинцов
Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация
Russian Mining Industry №1 / 2025 p. 162-169

Резюме: В статье приведены данные о рисках отсутствия регулярного мониторинга опасных участков по образованию техногенных трещин. Изложены особенности геологического строения массива месторождения первично и повторно подрабатываемых пород, а также закономерности развития опасных техногенных трещин. Обоснована зависимость высоты развития зоны водопроводящих трещин от суммарной мощности последовательно вынимаемых пластов свиты. Установлено, что данные параметры связаны экспоненциальной функцией, адаптируемой под особенности горно-геологических условий. Представлено, как использование данной зависимости позволяет выявлять опасные участки развития водопроводящих техногенных трещин. Разработанный подход дает возможность оперативного применения мер охраны, обеспечивает безопасное управление кровлей массива горных пород, а также позволяет прогнозировать размеры зон техногенной трещиноватости. Результаты исследования могут быть полезными при необходимости оценки высоты развития техногенных трещин и в частных случаях для уточнения необходимости соблюдения параметра безопасной глубины, требующей оставления весьма большого запаса полезного ископаемого в охранных целиках. Описанный подход по выявлению опасных участков может быть распространен на другие месторождения полезных ископаемых.

Ключевые слова: геомеханическая безопасность, горные работы, опасные участки, зоны водопроводящих трещин, состояние массива, безопасное производство

Для цитирования: Жерлыгина Е.С., Куранова М.Е., Гусев В.Н., Одинцов Е.Е. Выявление опасных участков на основе исследования развития техногенных трещин в толще слагающих массив пород. Горная промышленность. 2025;(1):162–169. https://doi.org/10.30686/1609-9192-2025-1-162-169

Информация о статье

Поступила в редакцию: 02.11.2024

Поступила после рецензирования: 09.01.2025

Принята к публикации: 15.01.2025

Информация об авторах

Жерлыгина Екатерина Сергеевна – кандидат технических наук, доцент, старший научный сотрудник, СанктПетербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0003-3404-0863; e-mail: zherlygina_ES@pers.spmi.ru

Куранова Милитина Евгеньевна – кандидат технических наук, старший научный сотрудник, Санкт-Петербургский горный университет императрицы Екатерины II, г. СанктПетербург, Российская Федерация; https://orcid.org/0000-0002-8198-0252; e-mail: melnitskaya.prmpi@mail.ru

Гусев Владимир Николаевич – доктор технических наук, профессор, заведующий кафедрой маркшейдерского дела, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0003-3148-9729; e-mail: kmd@spmi.ru

Одинцов Егор Евгеньевич – аспирант, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0009-0008-3424-0148; e-mail: odintsovgeorge@gmail.com

Введение

Добыча полезных ископаемых является ресурсным фундаментом государства, формирующим условия структурного формирования экономики. Отрасль горнодобывающей промышленности входит в основные экономические показатели в России и формирует около 12% ВВП. Горнодобывающий сектор России представлен более чем двадцатью тысячами месторождений. По мере отработки месторождений происходит наибольшее количество аварий и случаев травмирования персонала в результате обрушений, динамических заколообразований, горных и горнотектонических ударов. На рис. 1 приведена динамика добычи, составленная на основе годовых отчетов о деятельности федеральной службы по экологическому, технологическому и атомному надзору [1].

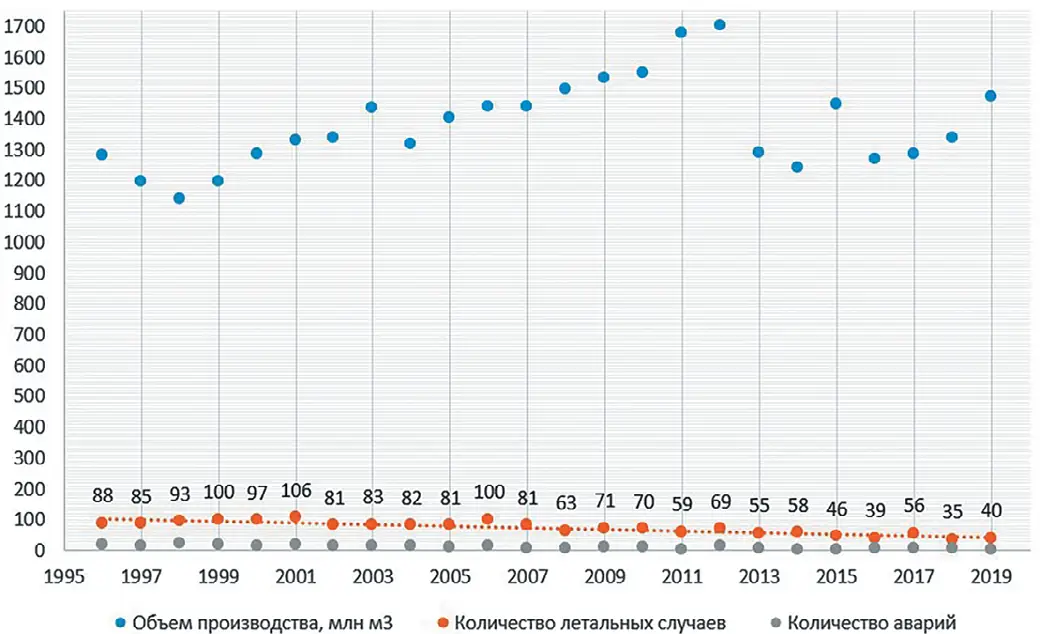

Рис. 1 Динамика добычи по годовым отчетам о деятельности федеральной службы по экологическому, технологическому и атомному надзору 1996–2019 гг. Источник: [1]

Fig. 1 Production dynamics based on annual reports on the activities of the Federal Service for Environmental, Technological, and Nuclear Supervision of the Russian Federation for 1996-2019 Source: [1]

В приведенных данных – 10% от общего числа летальных исходов составляют случаи, возникшие ввиду нарушений управления кровлей массива, а также отсутствия мониторинга опасных участков по прорыву воды в горные выработки [2]. Добыча полезных ископаемых посредством подземной разработки крупных месторождений руд и угля в больших объемах вызывает изменения в геомеханическом состоянии горного массива, приводящие к развитию опасных геодинамических явлений, характеризующихся высокой скоростью протекания, значительным масштабом проявления и способностью нанести серьезный ущерб производственной инфраструктуре. Вероятность возникновения и интенсивность проявления пагубных явлений тесно связаны с характером геологического строения месторождения, горнотехническими условиями отработки, глубиной ведения работ, а также применяемыми технологиями.

Извлечение полезного ископаемого различными способами: подземным, открытым или комбинированным – предполагает нарушение целостности массива горных пород и влечет за собой изменение его напряженно-деформированного состояния. Деформационные процессы, протекающие в зонах ведения горных работ, повышают вероятность образования трещин в момент превышения предела прочности пород на разрыв, возникновения горизонтальных деформаций при изгибе слоя залегания пород, что влечет за собой опасность возникновения процессов разрушения, вывод из строя горного оборудования, травматизм и гибель персонала. Данный факт усугубляется наличием водопритока и его неконтролируемым приростом, поэтому необходимо учитывать степень водоносности пород, мощность и число водоносных горизонтов и связь подземных вод.

При подземной отработке месторождений большой мощности существует опасность выхода зон водопроводящих трещин на поверхность. Развитие зон водопроводящих трещин связано с деформационными процессами. Выявление зависимости между геомеханическими параметрами, влияющими на безопасное ведение горных работ, является одним из приоритетных направлений развития науки, технологий и техники согласно данным о рациональном недропользовании и соответствует критическому направлению «технологии поиска, разведки, разработки месторождений полезных ископаемых и их добычи».

Для обеспечения безопасной эксплуатации месторождения осуществляются научные исследования: геодинамические, геофизические и маркшейдерские изыскания. Кроме того, широко распространен подход, включающий мониторинг сдвижений пород массива и профильных линий поверхности путем инструментальных методов наблюдения [3–5]. По результатам изысканий вырабатывается подход к обеспечению безопасности рудников от частичного или полного затопления, а также зданий и объектов поверхности, подверженных пагубному воздействию на конструктивные и несущие способности конструкций в результате ведения горных работ.

Серьезное нарушение правил охраны и безопасности при ведении горных работ зафиксировано на месторождении калийных солей на руднике Березниковского рудоуправления №1 ОАО «Уралкалий»: отсутствие своевременных мер по предотвращению притока воды в горные выработки 17 октября 2006 г. привело к неконтролируемому притоку рассолов, который сопровождался кратным увеличением содержания сероводорода в выработках.

В результате сложившейся ситуации руководством рудника принято решение полностью остановить работы на руднике данного рудоуправления и вывести людей на поверхность. Использованные способы по откачке поступивших рассолов не принесли должных результатов – приток стал неконтролируемым. Рудник был законсервирован [6].

Подобная негативная ситуация с неконтролируемым прорывом воды в горные выработки сложилась в 2021 г. на руднике «Октябрьский» [7], что подтверждает необходимость своевременной идентификации опасных по прорыву воды участков вблизи ведения горных работ.

Целью исследования является разработка способов для выявления опасных участков по прорыву воды в горные выработки на основе исследования развития трещин в первично и повторно подрабатываемом массиве горных пород.

Материалы и методы

Для оценки горно-геологических условий залегания на примере месторождения калийных солей рассмотрим геологические разрезы, составленные по данным геотехнических скважин, представленные на рис. 2 и 3, где зеленым цветом обозначены пласты, планируемые к отработке, светло-синим контуром – нижняя граница водоносного горизонта.

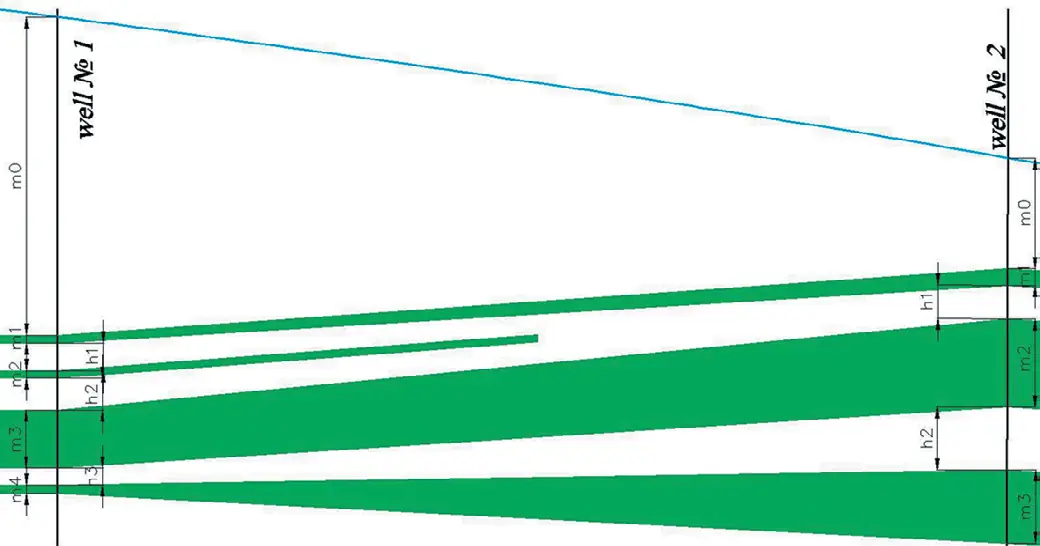

Рис. 2 Схема расположения пластов полезного ископаемого по данным скважин «well №1» и «well №2»

Fig. 2 Layout of the useful mineral beds based on borehole data from “well No.1” and “well No.2”

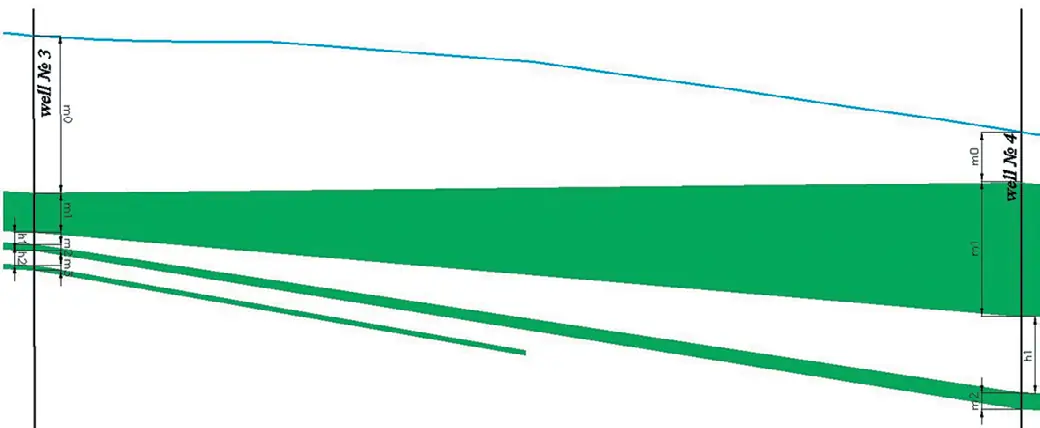

Рис. 3 Схема расположения пластов полезного ископаемого по данным скважин «well №3» и «well №4»

Fig. 3 Layout of the useful mineral beds based on borehole data from “well No.3” and “well No.4”

Исходя из схем на рис. 2 и 3 установлена характерная структурная особенность представленных участков:

(1)

где ∑M – сумма всех продуктивных пластов и пластов вмещающей породы; ∑m_i – сумма добычных пластов свиты; ∑h – сумма пластов вмещающей породы. При этом геологическое строение массива в месте разреза весьма неоднородно по мощности представленных пластов, и вблизи скважины well №4 заметна уникальная структура залегания толщи слоев породного пассива, когда пласт полезного ископаемого имеет в разы большую мощность, чем мощность водозащитной толщи – расстояние между верхней границей пласта отработки и нижней границей водоносного горизонта.

Данное месторождение имеет сложные условия подработки ввиду наличия водного объекта (водоносного горизонта) в непосредственной близости от зоны ведения горных работ. В разрезе представлены свиты пластов. При выемке пласта мощностью m1 образуется высота развития зоны водопроводящих трещин Hт1. Зона трещин распространяется до слоя с граничной кривизной Kг [3] и запишется следующим образом:

(2)

При этом Kг = 0,8e^A ·10^‒3, где e – основание натурального логарифма; A – содержание пород глинистого состава.

При последующей выемке второго пласта свиты мощностью m₂ слой массива, имеющий граничные значения кривизны, переместится вверх по нормали относительно зоны выемки. Значение граничной кривизны при этом возрастет:

(3)

где h₁ – это мощность пласта вмещающей породы между первым и вторым добычным пластом свиты; H_т2 – высота развития зоны трещин; m₂ – мощность второго пласта свиты. При этом c – здесь и далее коэффициент, учитывающий влияние на распределение кривизны в слоях повторно подработанного массива (согласно [ПБ 07-269-98, стр. 69] коэффициент принимается 0,4); a_i = q_i /q₁ – здесь и далее коэффициент, учитывающий активизацию процесса сдвижения при повторной подработке водного объекта, где q_i – относительное максимальное оседание при выемке i-го пласта свиты; q₁ – то же, при выемке верхнего (первого) пласта свиты.

Таким образом, при выемке третьего пласта свиты слой с граничной кривизной переместится еще выше по вертикали от выемочной зоны. Значение кривизны составит:

(4)

где h₂ – это мощность пласта вмещающей породы между вторым и третьим добычным пластом свиты; H_т3 – высота развития зоны трещин; m₃ – мощность третьего пласта свиты. Таким образом, при выемке четвертого пласта свиты граничная кривизна слоя составит:

(5)

где h_i-1 – это мощность пласта вмещающей породы между i-м и i–1-м добычным пластом свиты; H_т4 – высота развития зоны трещин; m_i – мощность i-го пласта свиты.

По результатам первичной обработки геотехнических данных, уточнив граничную кривизну и мощность отработки добычного пласта, возможно оценить геометрию опасной зоны трещиноватости. При этом очевидно, что главным условием безопасной подработки водозащитной толщи является соблюдение равенства Нт ≤ Н, где Нт – высота распространения зоны водопроводящих трещин, а Н – расстояние по вертикали от разрабатываемого пласта до почвы водного объекта.

Формулы расчета высоты развития зоны водопроводящих трещин из выражений (2)–(5) составят, м:

(6)

(7)

(8)

(9)

В выражениях (6)–(9) значения высоты развития зоны трещиноватости рассчитываются от кровли первого пласта свиты и откладываются вверх по вертикали.

Результаты

Определим зависимость высоты зоны водопроводящих трещин в данных горно-геологических условиях от мощности добычных пластов. Для этого установим значение граничной кривизны Kг верхней границы зоны трещиноватости из выражения (2). Учтем, что содержание пород глинистого состава согласно полученным данным геотехнического описания скважин для заданных условий залегания составляет 0,9, тогда граничную кривизну определим следующим образом:

(10)

Вычислим коэффициент, учитывающий активизацию процесса сдвижения при повторной подработке водного объекта, согласно [3]:

(11)

На основе выражений (7)–(10) получим зависимость высоты распространения зоны водопроводящих трещин от мощности добычных пластов: m_1=5 м,m_2=3,5 м,m_3=30 м,m_4=4,3 м, представленную на рис. 4.

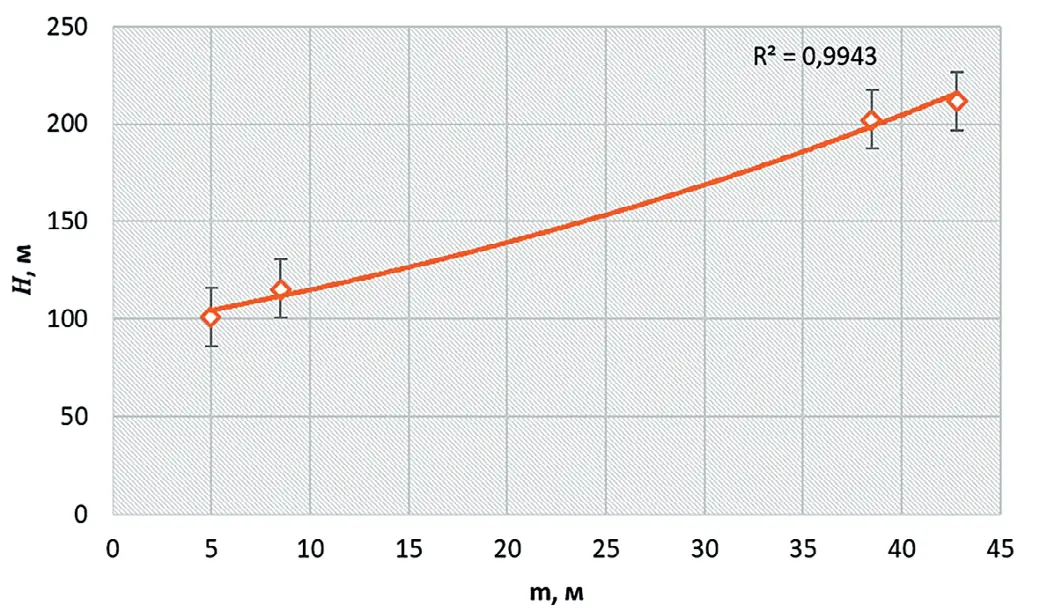

Рис. 4 График зависимости высоты распространения ЗВТ от мощности пластов

Fig. 4 A dependence graph between the height of the waterconducting fracture zone and the thickness of beds

В общем виде линия тренда на графике представляет собой экспоненциальную зависимость с нормальной точностью аппроксимации. Зависимость выражается следующим образом:

(12)

где H_т – высота распространения зоны водопроводящих трещин над кровлей выемочного пласта; m – суммарная мощность пластов при последовательной разработке свиты, начиная с верхнего пласта. На рис. 4 учтена погрешность неточности расчетного местоположения зоны трещин, а также неполной изученности геологической ситуации внутри сетки скважин. Величина данной погрешности принята 15 м.

Обсуждение результатов

Представленная закономерность (12) для данных горно-геологических условий может быть использована для прогнозирования развития высоты зон трещин и определения опасных участков по прорыву воды в горные выработки. В дальнейшем исследование возможно произвести по участкам разрезов с различными содержаниями пород глинистого состава, выполнив расчеты по формулам (2)–(11) для получения данных о развитии ЗВТ по всем планируемым к разработке участкам шахтного поля и зависимостей, аналогичных (12).

С учетом данных геотехнического опробования и зная мощность водозащитной толщи, путем сопоставления ее с расчетными значениями высоты зоны водопроводящих трещин возможно определить опасные участки по прорывам воды в выработки. Данные об опасных участках позволят своевременно применить горные меры охраны с возможностью закладки выработанного пространства.

При частичной выемке запасов с закладкой выемочного пространства коэффициент уменьшения деформаций может достигать 0,3, то есть снизит деформации в три раза.

Соответственно, на тот же порядок может снизиться высота распространения ЗВТ, поскольку ее развитие функционально связано с деформациями. Для конкретных горно-геологических условий и конкретного применения различных закладочных материалов, используя формулы (6)–(9), можно получить наиболее приемлемый вариант уменьшения высоты распространения ЗВТ, при котором обеспечиваются максимально возможные извлечение полезных ископаемых под водным объектом и безопасность ведения горных работ.

Вопросы безопасности разработки крупных месторождений под водными объектами, например, реками и озерами, а также под существенными по мощности водоносными горизонтами актуальны для многих отечественных и зарубежных горнодобывающих предприятий до сих пор.

Гидрогеологические условия оказывают значительное влияние на безопасность и технологию освоения подземных проектов, преимущественно влияя на приток воды в шахты и туннели. Месторождения богатых железных руд в районе Курской магнитной аномалии, в частности Яковлевское, расположены и разрабатываются в сложных горно-геологических условиях. Ведение горных работ в данном районе обусловлено наличием нескольких водоносных горизонтов с критично малой удаленностью над выемочным пространством.

В Великобритании, например, разведка лавовых месторождений ведется вблизи озер, кроме того, иногда подземные выработки простираются на значительные расстояния от морского берега. Аналогичные примеры можно найти в Австралии, Канаде и Японии [8].

В СССР также было множество схожих по сложности работ, главным образом подземных, вблизи водных объектов. Большой накопленный опыт таких работ применялся в угольных бассейнах в районе Челябинска, Буланаша, Печоры, Донецка, Кузнецка, Караганды и Кизеловска [8].

Обязательным условием для безопасного ведения работ под водными объектами является необходимость точного определения значения безопасной глубины – критически важного параметра, неверное определение которого повлечет за собой непредсказуемые пагубные последствия. Изрядно завышенный запас безопасной глубины способен привести к экономически неэффективной добыче. Однако неверное определение безопасной глубины может привести к формированию потенциально опасной гидравлической связи между водным объектом и зоной подземных работ [8]. Это может привести к быстрому затоплению выработок и серьезным повреждениям самого водного объекта. Большой объем натурных данных позволил статистически оценить безопасную глубину ведения работ, выявить связи между ней и характеристиками месторождения, а также зоной разработки исходя из извлеченной мощности. Общая зависимость представлена в виде:

(13)

где m – вынимаемая мощность пласта, а K_б– коэффициент безопасности, определенный на основе статистических данных.

Основным параметром, однозначно характеризующим безопасность глубины проведения подземных горных работ под водными объектами, является высота зоны водопроводящих трещин, в которой расположены горные породы с нормальносекущими слой трещинами. Данные трещины могут являться связующим звеном между водным объектом и выемочным пространством, что способно привести к пагубным последствиям. Таким образом, параметр безопасной глубины разработки представляет собой наименьшую глубину, при которой нормальносекущие трещины ЗВТ не достигают нижней границы водного объекта.

Изучение процессов образования зон водопроводящих трещин уже долгое время является важной задачей. Работы многих авторов тому подтверждение [9–12]. Для отображения сути физико-механических явлений, происходящих в среде, используются физические модели месторождения, а также модели механики сплошных и дискретных сред [13–15]. Такой подход в том числе позволяет описать процессы распространения зоны водопроводящих трещин с учетом реологии горных пород. На основе физико-механических свойств горного массива [16–18], определённых путём проведения лабораторных испытаний, натурных наблюдений и численного моделирования [18–20], выполняется обоснование модели среды и её параметров для рассматриваемых горно-геологических условий [21–23].

Для уточнения параметров местоположения ЗВТ на многих месторождениях применяются методы гидрогеологического [24–26] и инструментального мониторинга [27–29].

К первым относятся метод наблюдения за напорами в подработанных слоях, метод сравнения удельных водопоглощений в подработанных слоях до и после их подработки, метод расходометрического каротажа скважин в подработанном массиве, метод наблюдений за поровым давлением [30–32]. Данные методы основаны на натурном измерении свойств и давлений в массиве. К их существенным недостаткам следует отнести высокие экономические затраты, связанные с необходимостью бурения дополнительных скважин для реализации инструментального подхода к натурным наблюдениям.

Способ определения ЗВТ, приведенный в данной работе, позволяет снизить затраты на проведение геомеханического мониторинга, а также спрогнозировать путем математического моделирования местоположение и параметры данной зоны с учетом планов развития горных работ в районах со сложной горно-геологической ситуацией, включая районы возможной близости городской черты [33–35], что является несомненным преимуществом [36].

Кроме того, обнаружение новых нестандартных горно-геологических ситуаций, в том числе приведенных в данной работе, делают подобные исследования актуальными и позволяют накопить опыт работы на месторождениях с различными характеристиками, что в дальнейшем упростит адаптацию приведенной закономерности к индивидуальным особенностям ведения горных работ.

Выводы

Исходя из анализа данных графика, представленного на рис. 1, установлено, что почти каждый десятый случай летального травматизма вызван нарушениями управления кровлей массива, а также отсутствием мониторинга опасных участков по прорыву воды в горные выработки. В связи с этим актуальным направлением исследования является разработка способов выявления опасных участков на основе исследования механизма развития техногенных трещин, включая водопроводящие.

На основе данных о горно-геологических условиях залегания месторождения установлена зависимость (12), позволяющая оценить высоту развития зоны трещин и выявить опасные участки по прорывам воды. Данные участки идентифицируются путем сравнения высоты зоны водопроводящих трещин и мощности водозащитной толщи. В местах, где мощность водозащитной толщи меньше, чем высота ЗВТ, участки опасны по прорыву воды в горные выработки и требуют дополнительных мер охраны. Подход, рассмотренный в работе, позволяет провести независимую оценку целесообразности использования данных расчетов безопасной глубины (13) при планировании горных работ. В частности, подход представляет альтернативу данному способу, позволяя точно оценить высоту развития трещин и в частных случаях уточнить необходимость соблюдения безопасной глубины, требующей оставления весьма большого запаса полезного ископаемого в охранных целиках.

Представленная работа демонстрирует подход по выявлению опасных участков в толще пород массива в непосредственной близости от зон ведения горных работ, который может быть распространен на другие месторождения полезных ископаемых.

Вклад авторов

Е.С Жерлыгина – концептуализация статьи, подготовка методологии проверки данных, постановка задачи исследования.

М.Е. Куранова – анализ результатов исследования, поиск и подготовка исходных данных.

В.Н. Гусев – генерация идеи исследования.

Е.Е. Одинцов – выполнение научного обзора современных методов оценки влияния геомеханических параметров, написание и редактирование текста статьи.
