К управлению состоянием рудовмещающих массивов путем регулирования напряжений при подземной добыче руд

DOI: https://doi.org/10.30686/1609-9192-2025-1-123-128

Читать на русскоя языкеВ.И. Голик
Московский политехнический университет, г. Москва, Российская Федерация

Russian Mining Industry №1 / 2025 p. 123-128

Резюме: Техногенное вмешательство в недра при добыче полезных ископаемых сопровождается развитием действующих напряжений в рудовмещающих массивах. Недостаточный учет геомеханических условий разработки сопровождается высокими потерями и разубоживанием руд. Эколого-экономические показатели эксплуатации горных объектов могут быть улучшены при регулировании природных и техногенных напряжений с введением массивов в режим объемного сжатия. Теоретические и практические аспекты управления напряжениями в породном массиве детализируются полученными при исследованиях данными. Определение структурной ослабленности пород, установление закономерности распределения тектонических трещин и приуроченности к тектоническим структурам, формирование инженерно-геологической модели массива. Моделирование состояния массива выполнено на эквивалентных материалах по критерию геомеханической опасности. Прогнозирование геолого-структурных факторов разрушения объектов проведено на основе расчета деформаций массивов. Установлены закономерности поведения природных и искусственных массивов в зависимости от динамики перераспределения напряжений в скальном массиве. Уточнена математическая модель процессов потери прочности горных объектов под влиянием критических напряжений. Разработана методика оценки состояния окружающей среды как функция суммы природных и техногенных факторов. Обоснованы оптимизированные по фактору сопротивления перераспределению напряжений в массиве параметры упрочнения скальных массивов. Предложена методика расчета экологически корректных и экономически целесообразных параметров управления состоянием горных объектов и даны примеры ее реализации. Проблема обеспечения качества добываемого минерального сырья решается путем управления напряженностью массивов и может решаться на основе дальнейших исследований. Результаты исследования могут быть востребованы при подземной разработке твердых полезных ископаемых.

Ключевые слова: скальный массив, геомеханические процессы, объемное сжатие, природные напряжения, техногенные напряжения, горные объекты

Для цитирования: Голик В.И. К управлению состоянием рудовмещающих массивов путем регулирования напряжений при подземной добыче руд. Горная промышленность. 2025;(1):123–128. https://doi.org/10.30686/1609-9192-2025-1-123-128


Информация о статье

Поступила в редакцию: 02.11.2024

Поступила после рецензирования: 09.01.2025

Принята к публикации: 11.01.2025


Информация об авторе

Голик Владимир Иванович – доктор технических наук, профессор кафедры металлургии, Московский политехнический университет, г. Москва, Российская Федерация; https://orcid.org/0000-0002-1181-8452; e-mail: v.i.golik@mail.ru


Введение

Строительство и эксплуатация горных объектов осложняется геомеханическими явлениями, недостаточный учет которых снижает экономическую и экологическую эффективность их строительства и эксплуатации. Альтернативой существующему положению является конструирование системы разработки рудных тел с максимальным учетом геомеханических условий разработки и даже с использованием горного давления в своих целях. Реализация управленческих решений на геомеханической основе защищает массив от разрушения, повышает эффективность использования объектов, улучшает экологию региона, поэтому является актуальной научно-практической задачей. Исследования проведены в условиях одного из старейших по времени промышленного освоения месторождений России – Садонского (рис. 1).

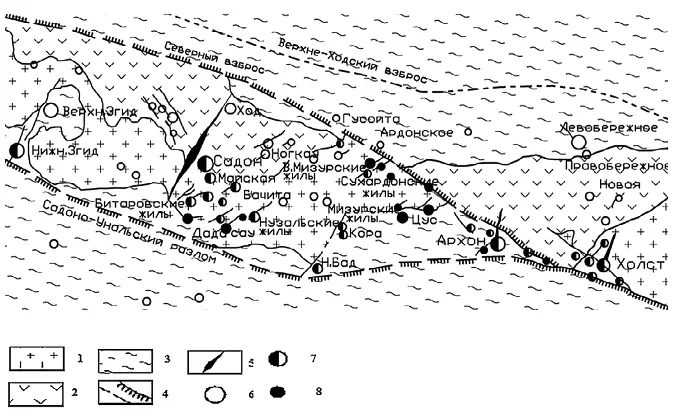

Рис. 1 Структура и литология  Садонского рудного узла:  1 – граниты;  2 – порфириты;  3 – песчаники и сланцы;  4 – тектонические нарушения;  5 – рудные тела;  6 – полиметаллы без  пирротина;  7 – полиметаллы с пирротином;  8 – пирротин Fig. 1 Structure and lithology of the  Sadonsky ore node:  1 – granites;  2 – porphyrites;  3 – sandstones and shales;  4 – tectonic disturbances;  5 – ore bodies;  6 – polymetallic ores without  pyrrhotite; 7 – polymetallic  ores with pyrrhotite;  8 − pyrrhotiteРис. 1 Структура и литология Садонского рудного узла: 1 – граниты; 2 – порфириты; 3 – песчаники и сланцы; 4 – тектонические нарушения; 5 – рудные тела; 6 – полиметаллы без пирротина; 7 – полиметаллы с пирротином; 8 – пирротин

Fig. 1 Structure and lithology of the Sadonsky ore node: 1 – granites; 2 – porphyrites; 3 – sandstones and shales; 4 – tectonic disturbances; 5 – ore bodies; 6 – polymetallic ores without pyrrhotite; 7 – polymetallic ores with pyrrhotite; 8 − pyrrhotite

Вопросы совершенствования технологий подземной добычи руд в сложноструктурных породных массивах отличаются особенностями, которые рассмотрены в публикациях [1; 2]. Актуальность исследований теоретических и практических аспектов устойчивости рудовмещающих пород повышается рядом причин, одной из которых является использование несущей способности разрушенных пород [3].

Эффективное управление состоянием выработанного пространства при производстве горных работ при добыче твердых полезных ископаемых обеспечивается геологогеофизическим мониторингом [4], целью которого является определение параметров опасных зон при разработке месторождений [5] и выявление закономерностей проявления критических напряжений и индуцированных землетрясений на участках с предельно напряженным состоянием земной коры [6].

Основной задачей исследований на затронутую тему является научно-обоснованный прогноз и инструментальное подтверждение комплексными методами процессов деформирования горных пород и оседания земной поверхности [7; 8]. Приоритетным и универсальным методом управления состоянием рудовмещающих массивов являются технологии с заполнением выработанного пространства твердеющими смесями [9; 10]. В последнее время развиваются исследования эколого-экономической эффективности и возможности реализации способа погашения выработанного пространства хвостами подземного блокового выщелачивания [11; 12].

Цель исследования – повышение надежности горных объектов за счет управления напряжениями и деформациями во вмещающем их скальном массиве, которое реализуется уменьшением размеров зоны опасных напряжений и деформаций при строительстве объектов с введением массивов в режим объемного сжатия.

Методические положения

Измерениями элементов структурной ослабленности установлен характер распределения тектонических трещин и закономерность их приуроченности к тектоническим структурам, на основе чего сформирована инженерно-геологическая модель массива. Анализ расстояний между макротрещинами позволил построить геолого-структурные проекции и оценить роль мелких и макротрещин. Анализ отобранных из скважин кернов дал возможность дифференцированно определить коэффициент структурного ослабления как функции нарушенности массива.

Свойства пород напряженно-деформированного массива определены моделированием состояния массива на эквивалентных материалах. В качестве критерия оценки использован коэффициент геомеханической опасности.

Прогноз геолого-структурных факторов разрушения объектов осуществляется на основе расчета деформаций земной поверхности.

Результаты

Слагающие месторождение породы представляет собой дискретную среду с весьма различающимися физикомеханическими свойствами и структурой, предрасположенной к деформированию и разрушению.

Объект исследования – часть месторождения на отметках 1500…2500 м характеризуется приуроченностью к тектоническим структурам (рис. 2).

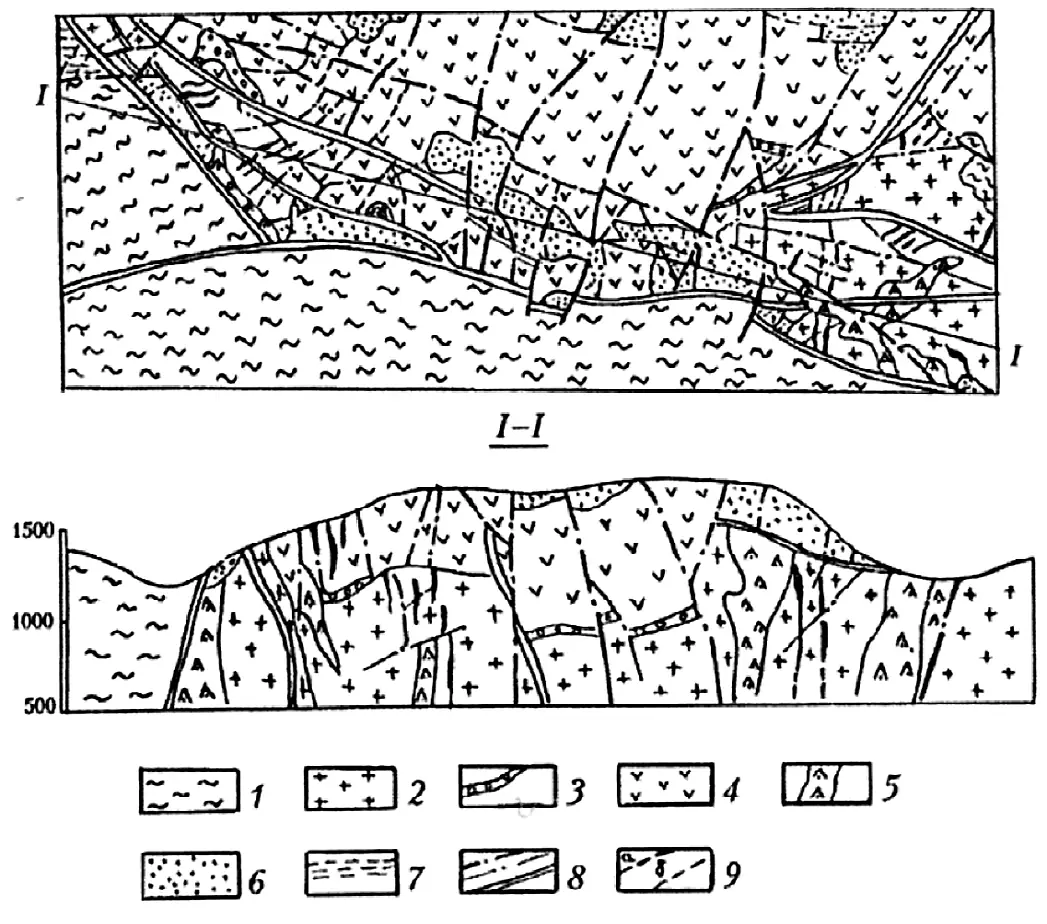

Рис. 2 Структура и литология  месторождения АрхонХолстинское: 1 − сланцы;  2 − граниты; 3 − конгломераты;  4 − порфириты; 5 − дайки; 6 − песчаники; 7 − алевролиты;  8 − разломы; 9 − рудные тела Fig. 2 Structure and lithology of the  Archon-Kholstinskoye deposit:  1 − shales; 2 − granites;  3 − conglomerates;  4 − porphyrites; 5 − dikes;  6 − sandstones; 7 − siltstones;  8 − faults; 9 − ore bodiesРис. 2 Структура и литология месторождения АрхонХолстинское: 1 − сланцы; 2 − граниты; 3 − конгломераты; 4 − порфириты; 5 − дайки; 6 − песчаники; 7 − алевролиты; 8 − разломы; 9 − рудные тела

Fig. 2 Structure and lithology of the Archon-Kholstinskoye deposit: 1 − shales; 2 − granites; 3 − conglomerates; 4 − porphyrites; 5 − dikes; 6 − sandstones; 7 − siltstones; 8 − faults; 9 − ore bodies

Вмещающие оруденение породы могут быть дифференцированы по величине структурных отдельностей (табл. 1).

Наложением измеренных элементов на геолого-структурную карту установлена система нарушенности в границах тектонических участков (табл. 2).

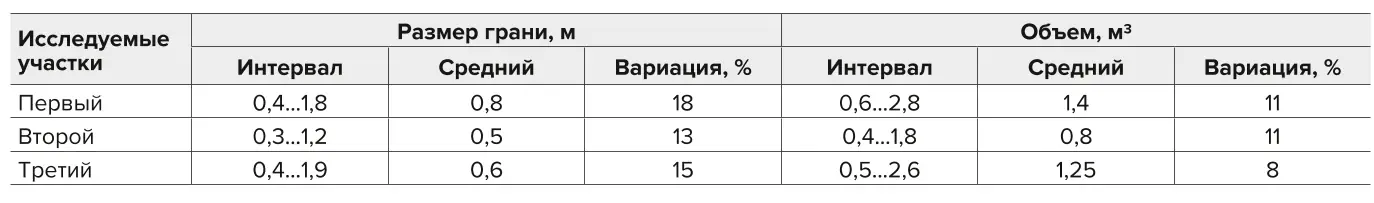

Таблица 1 Районирование объектов

Table 1 Zoning of plotsТаблица 1 Районирование объектов  Table 1 Zoning of plots

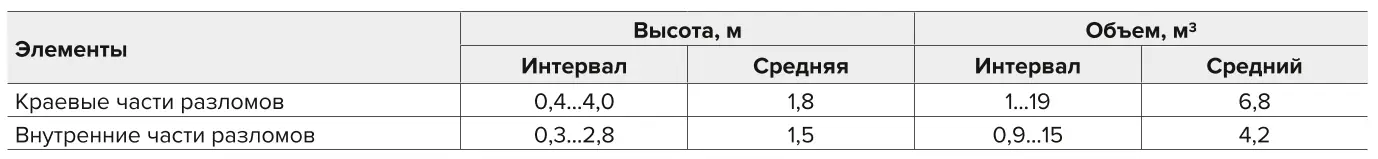

Таблица 2 Размеры структурных блоков в элементах участков

Table 2 Dimensions of the structural blocks in the elements of the plotsТаблица 2  Размеры структурных блоков в элементах участков Table 2 Dimensions of the structural blocks in the elements of the plots

На основе обследования и анализа геологической документации, построения геолого-структурных проекций и замеров трещин определены коэффициенты структурного ослабления. В результате совокупного анализа полученных результатов натурных измерений сформирована инженерно-геологическая модель массива (табл. 3).

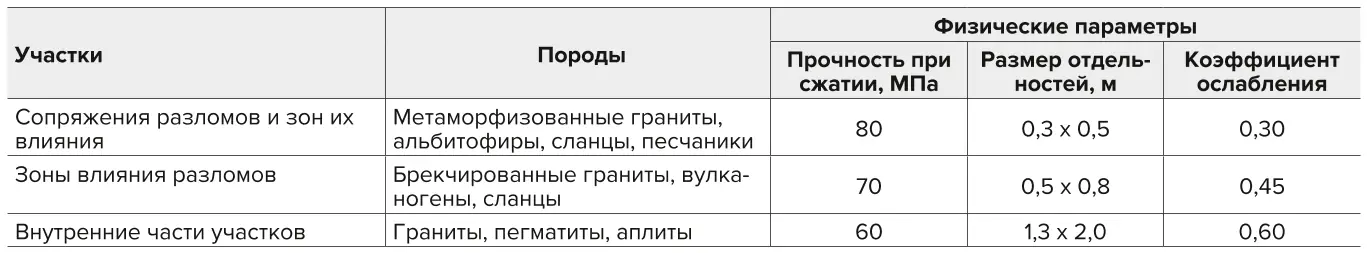

Таблица 3 Инженерно-геологическая характеристика массивов

Table 3 Engineering and geological characteristics of the rock massesТаблица 3 Инженерно-геологическая характеристика массивов Table 3 Engineering and geological characteristics of the rock masses

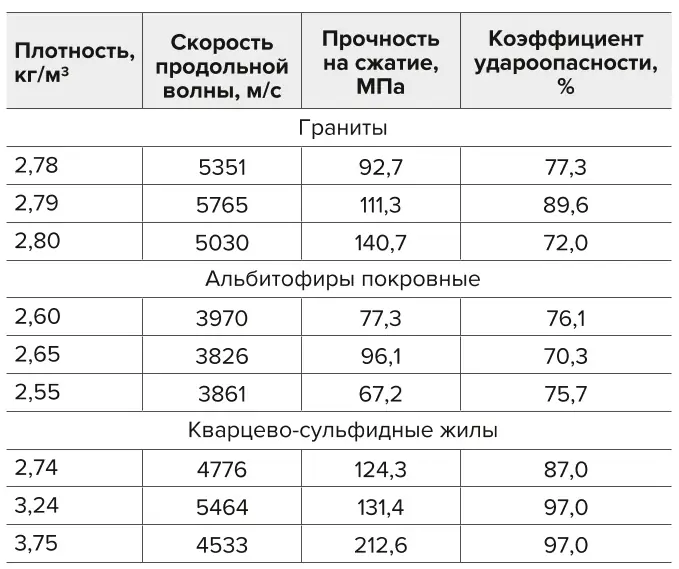

Таблица 4 Свойства пород

Table 4 Properties of rocksТаблица 4 Свойства пород Table 4 Properties of rocks

Таблица 4 Свойства пород

Table 4 Properties of rocksТаблица 4 Свойства пород Table 4 Properties of rocks

Наиболее ослаблены внутренние и краевые части зоны влияния разлома. Вне зон рассланцевания пород мощность развития макротрещин достигает 10 м. Коэффициент структурного ослабления для основной части массива составляет 0,03…0,9, а в зоне сгущения трещин он изменяется в пределах 0,4…0,6. Исследуемый массив представляет собой совокупность структурных отдельностей с независимым механизмом взаимодействия, что способствует развитию процессов деформирования при техногенном вмешательстве. Физико-механические свойства пород представлены в табл. 4. Породы характеризуются показателем удароопасности более 70% (табл. 5).

При моделировании поведения разнонарушенных массивов при техногенном вмешательстве модели различались мощностью разломов: в модели №1 мощность разлома составила 10 м, в модели №2–20 м, а в модели №3–30 м.

Моделированием установлено, что массив сложен хрупкими и крепкими породами, склонными к перераспределению напряжений в динамической форме, чему способствует тектоническая нарушенность.

Целью моделирования с отработкой трех серий моделей было установление особенностей поведения однородной среды и нарушенной разломом и трещинами.

Модель в масштабе 1:20000 имитирует породный массив размерами: по простиранию 2500 м, по восстанию 500 м, мощность 10 м.

Свойства пород:

– объемный вес – 2,7 г/см3;

– предел прочности при сжатии 13 МПа, при растяжении 8 МПа;

– модуль сдвига 2,5*10-5 кг/см2;

– влажность 3–5%.

Объемный вес эпоксимала 1,2 г/см3, модуль упругости – 270 кг/см2.

В качестве критерия оптимальности использован коэффициент геомеханической опасности, представляющий собой отношение максимальных напряжений к пределу прочности материала (табл. 6).

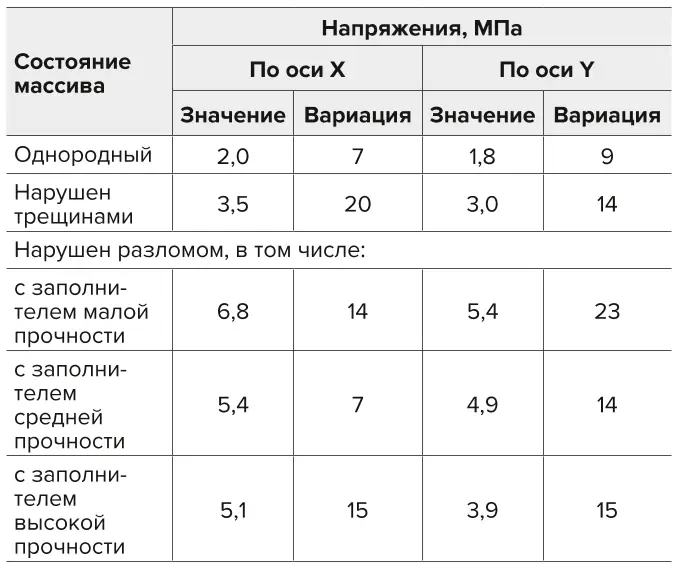

Таблица 6 Напряжения в модели

Table 6 Stresses in the modelТаблица 6 Напряжения в модели Table 6 Stresses in the model

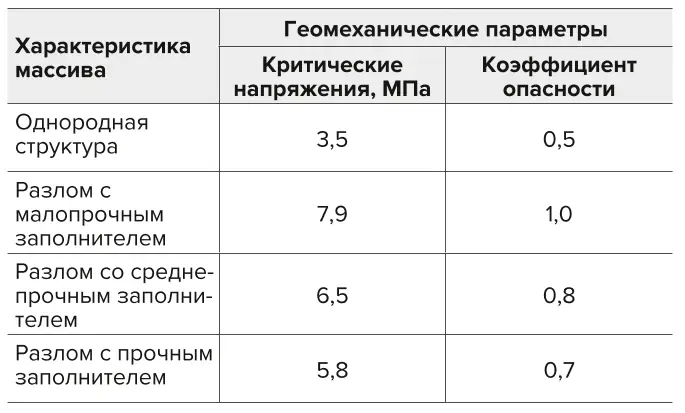

Таблица 7 Геомеханическая характеристика породных массивов

Table 7 A geomechanical description of rock masses Таблица 7 Геомеханическая  характеристика породных  массивов  Table 7 A geomechanical description  of rock masses

Для эксплуатации более безопасен однородный массив. Заполнение разлома малопрочным материалом увеличивает коэффициент опасности до максимального значения. Характеристика массивов в моделях представлена в табл. 7.

По условиям моделирования массив нарушен разломом I порядка и разломом II порядка, имитирующими крупные тектонические нарушения Садонского месторождения. При отработке сплошного массива максимальное значение напряжений фиксируется в 0,3 м от камеры и уменьшается до фоновой величины в нетронутом массиве. Величина напряжений не превышает 0,5 предела прочности пород на растяжение, поэтому отработка месторождения не разрушает массив и участок земной поверхности над ним.

Отработка в нарушенной разломами среде увеличивает напряжения, которые на 20…30% превышают предел прочности пород, потому массив может разрушиться. Твердеющие смеси прочностью до 1 МПа по сравнению с вариантом без заполнения выработанного пространства снижают напряжения в окрестностях выработки в 1,3…1,7 раз, что идентично варианту погашения с заполнением сухой закладкой с компрессией до 30%. Прочная твердеющая смесь снижает уровень напряжений в 2 раза и более. Даже в зоне наибольшего ослабления у разлома I порядка напряжение не превышает 1/3 от базового (рис. 3).

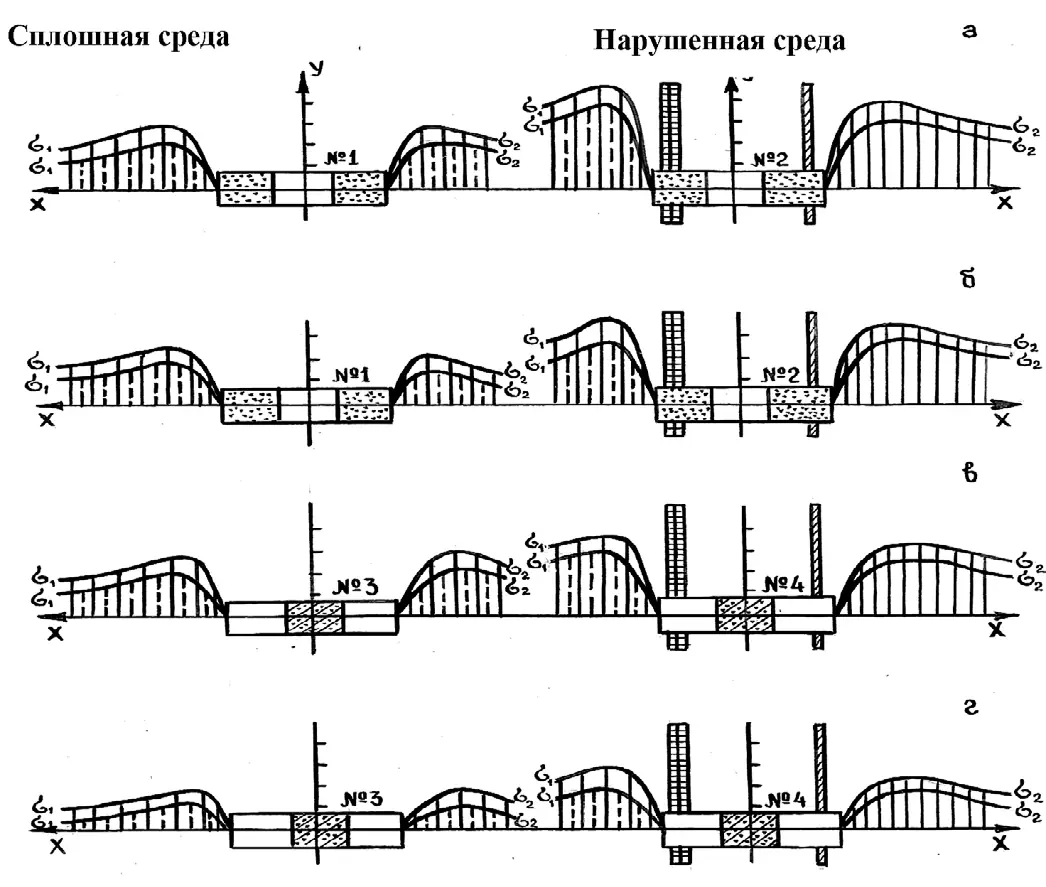

Рис. 3 Напряжения (максимум и  минимум значений) в  окрестностях выработки  в разнонарушенной среде  при различном состоянии  выработанного пространства:  а – без заполнения;  б – с заполнением породой;  в – с заполнением породой  и твердеющими смесями;  г – с заполнением  твердеющими смесями;  слева – в висячем боку,  справа – в лежачем боку  выработки Fig. 3 Stresses (maximum and  minimum values) in vicinity  of a mine working  in a heterogeneously  disturbed environment  with various states of the  mined out space:  a – without backfilling;  b – with backfilling using  rocks; c – with backfilling  using rocks and hardening  mixtures;  d – with filling with hardening  mixtures;  left: in the hanging wall,  right: in the footwall of the  mine workingРис. 3 Напряжения (максимум и минимум значений) в окрестностях выработки в разнонарушенной среде при различном состоянии выработанного пространства: а – без заполнения; б – с заполнением породой; в – с заполнением породой и твердеющими смесями; г – с заполнением твердеющими смесями; слева – в висячем боку, справа – в лежачем боку выработки

Fig. 3 Stresses (maximum and minimum values) in vicinity of a mine working in a heterogeneously disturbed environment with various states of the mined out space: a – without backfilling; b – with backfilling using rocks; c – with backfilling using rocks and hardening mixtures; d – with filling with hardening mixtures; left: in the hanging wall, right: in the footwall of the mine working

Метод оценки геолого-структурных факторов разрушения горных объектов основан на определении деформаций и вычислении по ним показателя деформаций Δl :

где l – длина объекта по простиранию, м; mε – коэффициент горизонтальных деформаций; mk – коэффициент кривизны фронта деформаций; ε – величина горизонтальной деформации; R – величина радиуса кривизны, м; H3– высота зоны влияния объекта, м.

При прогнозировании используется суммарная величина деформаций по длине объекта, определенная интегрированием расчетной функции.

При исследовании влияния положения объекта в зоне влияния тектоники на величину суммарных деформаций уточняется та часть показателя Δl, которая зависит от горизонтальных деформаций или величины суммарных горизонтальных деформаций Δlε.

Исследования проводились по направлениям:

Установление зависимости суммарных горизонтальных деформаций от положения объекта в зоне влияния тектоники при деформации εu в центральной части объекта (Δlε = lεu(z)) Определение зависимости суммарных горизонтальных деформаций основания от координаты z при том, что Δlε определяется как суммарное значение по длине объекта.

Для выявления названных зависимостей используется функция распределения горизонтальных деформаций – функция Гаусса, которая характеризует распределение сдвижений в зоне влияния тектоники. Для упрощения используется функция первой производной F’ от функции Гаусса:

123 f2

Характер распределения функции F'адекватен условию разрушения земной поверхности, а соответствующая длина полумульды L аппроксимируется в пределах изменения аргумента функции в пределах –3,0… +3,0.

Полученные результаты указывают на зависимость величины показателя суммарных горизонтальных деформаций Δl от соотношения длин подрабатываемого участка месторождения и расчетной полумульды.

Суммарные горизонтальные деформации Δlε, рассчитанные на основе ε и путем интегрирования, различаются между собой на величину до 30%.

Методика исследования геолого-структурных факторов разрушения напряжений позволяет использовать механизм распределения напряжений для управления состоянием массива и избежать критических деформаций разрушения, являющихся реакцией массива на техногенное изменение его состояния.

Выводы

Техногенное вмешательство в недра активизирует развитие напряжений в породных массивах, недостаточный учет которых увеличивает потери и разубоживание руд. Эколого-экономические показатели эксплуатации горных объектов улучшаются при регулировании природных и техногенных напряжений на основе данных исследований.

Поведение массивов закономерно зависит от динамики и механизма перераспределения напряжений и описывается математической моделью как функция суммы природных и техногенных факторов.

В зависимости от нарушенности и заполнения разломов величина напряжений изменяется в диапазоне 1,2… 7,2 МПа, а величина коэффициента опасности –0,5…1.

Параметры деформаций земной поверхности определяются интегрированием расчетной функции с учетом геолого-структурных факторов.

Проблема обеспечения качества добываемого минерального сырья нуждается в постановке дальнейших исследований.
