Техноценологический метод аналитической оценки уровня автоматизации горно-транспортных машин
Р.Н. Сафиуллин1, А.Ф. Клебанов2, М.С. Присяжнюк3, Б.С. Иванов4, В.А. Ефремова1
1 Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация
2 Группа компаний «Цифра», г. Москва, Российская Федерация
3 Комитет Ленинградской области по транспорту, г. Санкт-Петербург, Российская Федерация
4 ООО «СберАвтомотивТехнологии», г. Санкт-Петербург, Российская Федерация
Russian Mining Industry №1S / 2025 p. 34-40
Резюме: Предложены схема функциональной архитектуры интегрированных технологий высокоавтоматизированных карьерных самосвалов и структурная модель оценки функциональных возможностей горных машин. Эта схема позволила разработать техноценологический метод аналитической оценки состава бортового оборудования с целью установления уровня автоматизации горной машины. Разработан алгоритм определения уровня автоматизации горной машины на основании предлагаемой зависимости рангового параметрического распределения автоматизированных систем управления. Имитационное моделирование движения карьерных самосвалов, имеющих повышенный уровень автоматизации, позволило подтвердить улучшение технико-эксплуатационных показателей карьерных самосвалов на 14,3%. Корректировка исходных данных для горных машин при внедрении интеграционных технологий и подключение к объектам инфраструктуры показали существенное снижение торможений горных машин и их среднее нахождение в системе. Число остановок транспортных средств снизилось с 2,5 до 1,5, максимальное время нахождения в системе – с 480 до 350 с. Повышение эффективности использования горных машин обусловлено возможностью транспортного средства взаимодействовать с объектами транспортной инфраструктуры.
Ключевые слова: техноценологический метод, горные машины, карьерные самосвалы, автоматизированная система управления, интеллектуальные транспортные системы, бортовые информационно-управляющие системы
Для цитирования: Сафиуллин Р.Н., Клебанов А.Ф., Присяжнюк М.С., Иванов Б.С., Ефремова В.А. Техноценологический метод аналитической оценки уровня автоматизации горно-транспортных машин. Горная промышленность. 2025;(1S):34–40. https://doi.org/10.30686/1609-9192-2025-1S-34-40
Информация о статье
Поступила в редакцию: 05.01.2025
Поступила после рецензирования: 04.02.2025
Принята к публикации: 05.02.2025
Информация об авторах
Сафиуллин Равилл Нуруллович – доктор технических наук, профессор кафедры транспортно-технологических процессов и машин, Санкт-Петербургский горный университет императрицы Екатерины II, г. Санкт-Петербург, Российская Федерация; https://orcid.org/0000-0002-8765-6461; e-mail: safravi@mail.ru
Клебанов Алексей Феликсович – кандидат технических наук, директор по науке и работе с образовательными учреждениями, Группа компаний «Цифра», г. Москва, Российская Федерация; e-mail: aleksey.klebanov@zyfra.com
Присяжнюк Михаил Сергеевич – Председатель Комитета Ленинградской области по транспорту, г. Санкт-Петербург, Российская Федерация; e-mail: transportlo@lenreg.ru
Иванов Борис Станиславович – исполнительный директор ООО «СберАвтомотивТехнологии», г. Санкт-Петербург, Российская Федерация; e-mail: borisiv@inbox.ru
Ефремова Виктория Александровна – аспирант кафедры транспортно-технологических процессов и машин, Санкт-Петербургский горный университет императрицы Екатерины II, г Санкт-Петербург, Российская Федерация; e-mail: vikaefr99@gmail.com
Введение
Для повышения коэффициента технической готовности горной машины (ГМ) с целью предупреждения отказов и неисправностей необходимо производить мониторинг технического состояния систем горной машины с помощью внедрения интеграционных технологий, представляющих собой набор алгоритмов для сбора, обработки и получения информации о техническом состоянии систем единицы техники, влияющих на оптимизацию отдельных операций в процессе использования ГМ (рис. 1) [1; 2].

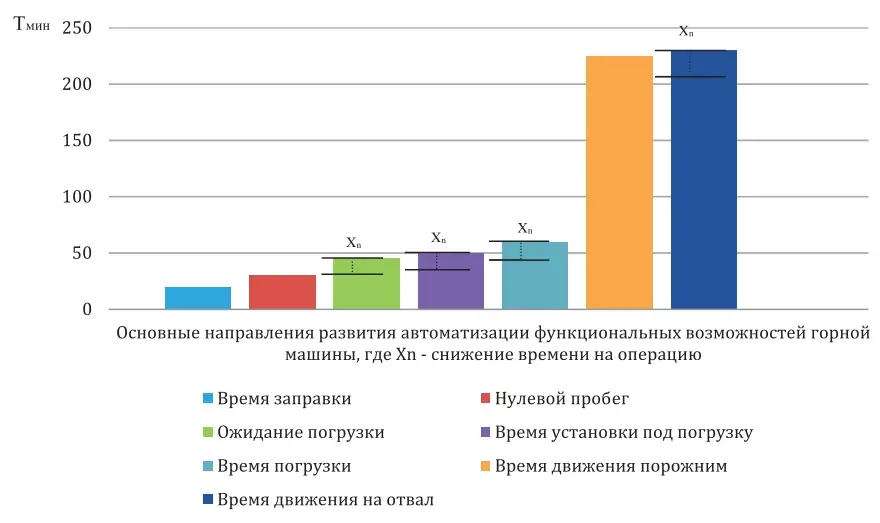

Рис. 1 Основные направления развития автоматизации функциональных возможностей горной машины (Xn – снижение времени на операцию)
Fig. 1 The main directions in development of automation of mining machine functional features (Xn – reduction of time per operation)
Направления оптимизации эксплуатирования ГМ при внедрении бортовых информационно-управляющих систем (БИУС) по показателям изменения затрат на ремонт и обслуживание, расход топлива, номинальную грузоподъемность горной машины, время работы и эффективность оператора позволят снизить затраты до 15% [3–5].
Проблема разработки метода оценки через анализ возможностей и контроля функционирования бортовых информационно-управляющих систем в составе горных машин заключается в переводе качественных параметров электронных систем управления в количественные оценки влияния электронных систем на эффективность использования горных машин [6; 7]. При этом существует необходимость разработки методики определения минимального состава электронных систем управления и алгоритма оценки их влияния на эффективность использования ГМ. На сегодняшний день выбор бортовых информационноуправляющих систем, обеспечивающих возможность перехода ГМ к следующему уровню автономности, производится необоснованно и не имеет никакой подкрепляющей выбор методики [8–10], и не установлены параметры влияния внедряемых автоматизированных систем управления (АСУ) на технические характеристики (ТХ) горных машин.
Материалы и методы
Для разработки математической модели обоснования состава БИУС горных машин грузоподъемностью от 10 до 25 т и от 25 до 50 т определены весовые коэффициенты эффективности внедрения автоматизированных систем управления горных машин на основании методов экспертной оценки, ранжирования, рангового и эмпирического анализа, а также применения методик техноценоза.
Результаты
Уровень автоматизации горных машин определяется возможностью бортовых информационно-управляющих систем поддерживать автоматическое управление отдельными системами или комплексом систем горных машин для обеспечения полного или частичного беспилотного движения при одновременном взаимодействии с системами транспортной инфраструктуры (рис. 2) [11–13].

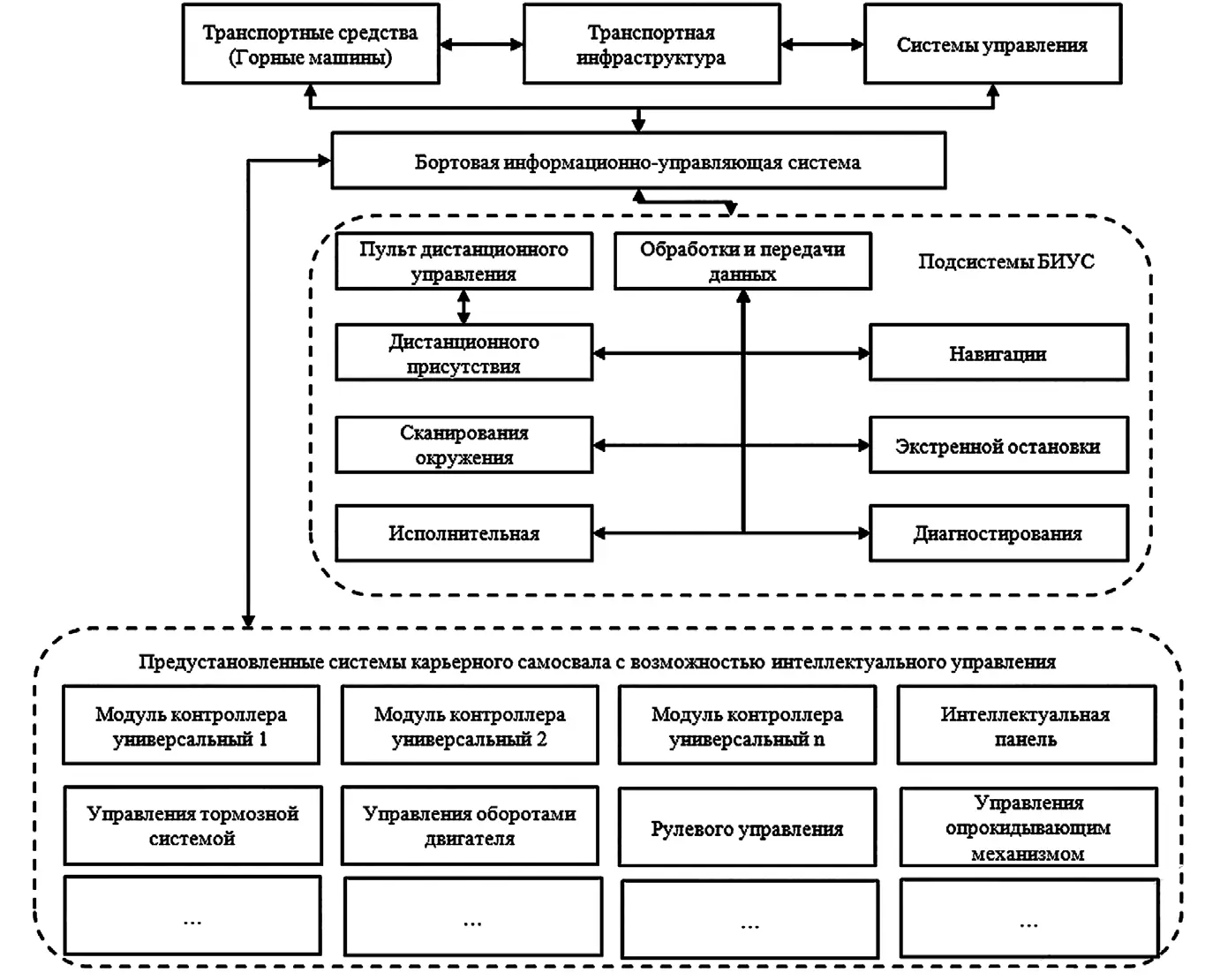

Рис. 2 Функциональная архитектура интегрированных технологий высокоавтоматизированных горных машин
Fig. 2 Functional architecture of the integrated technologies for highly automated mining machines
Для определения уровня автоматизации сформирована структурная модель оценки функциональных возможностей горных машин по перевозке ископаемых и грузов, которая представляет собой совокупность эксплуатационных показателей горной машины (рис. 3).

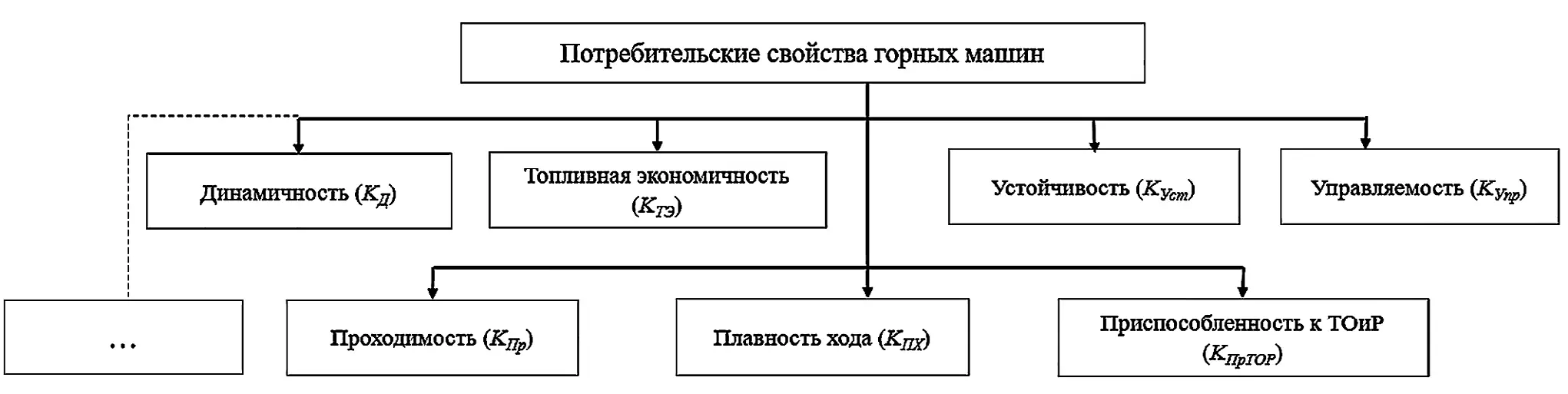

Рис. 3 Структурная модель оценки функциональных возможностей горных машин (в рис индексы строчными буквами)
Fig. 3 A structural model for assessing the functional features of mining machines
С целью определения оцениваемых параметров методом экспертных оценок определена значимость Zi оцениваемых параметров по десятибалльной шкале из интервала Zi {1..10}.
Определены вопросы в соответствии с перечисленными показателями функциональных возможностей горных машин, а именно:
– значимость для горных машин в целом автоматизированных систем управления, из которых сформирована бортовая информационно-управляющая система;
– значимость функциональных возможностей горных машин грузоподъемностью от 10 до 25 т;
– значимость функциональных возможностей горных машин грузоподъемностью от 25 до 60 т;
– значимость функциональных возможностей горных машин грузоподъемностью от 10 до 25 т;
– значимость функциональных возможностей горных машин грузоподъемностью от 25 до 60 т.
Результаты экспертного опроса анализируются с помощью методик рангового анализа теории техноценоза – рангового параметрического распределения по коэффициентам весомости АСУ ГМ (табл. 1).

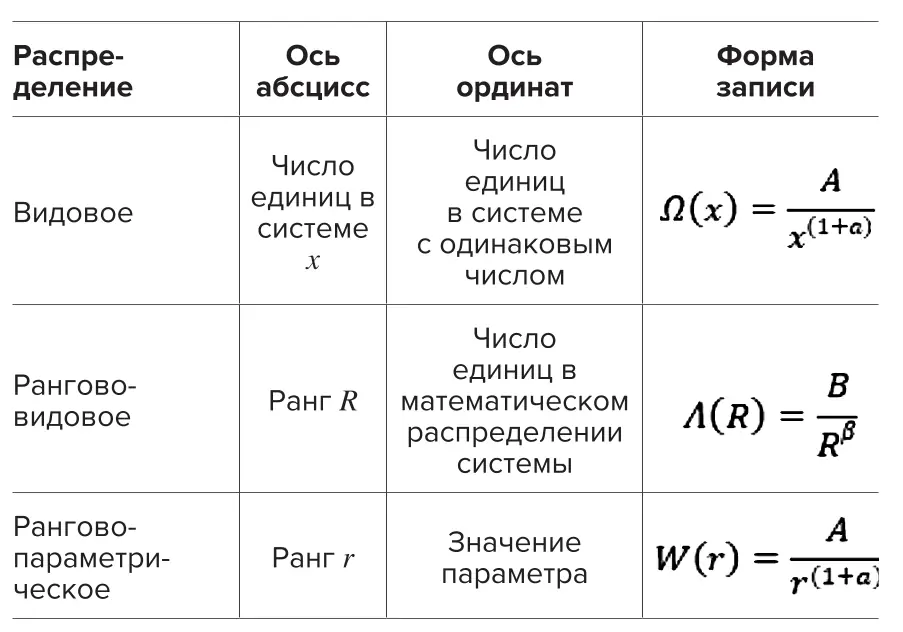

Таблица 1 Математическое описание Н-распределения
Table 1 A mathematical description of the H-distribution
Н-распределение имеет гиперболический вид:
,
где Wr – коэффициент весомости АСУ горных машин с рангом r; W1 – коэффициент весомости АСУ горных машин с рангом r = 1 (максимальный коэффициент весомости системы); r – ранг АСУ горных машин; β – ранговый коэффициент, характеризующий форму кривой распределения (принят за 0,6 при обработке результатов экспертной оценки).
По результатам рангового параметрического анализа техноценоза получены весовые коэффициенты всех АСУ ГМ:
График рангового параметрического распределения АСУ горных машин в соответствии с методом техноценоза представлен на рис. 4.

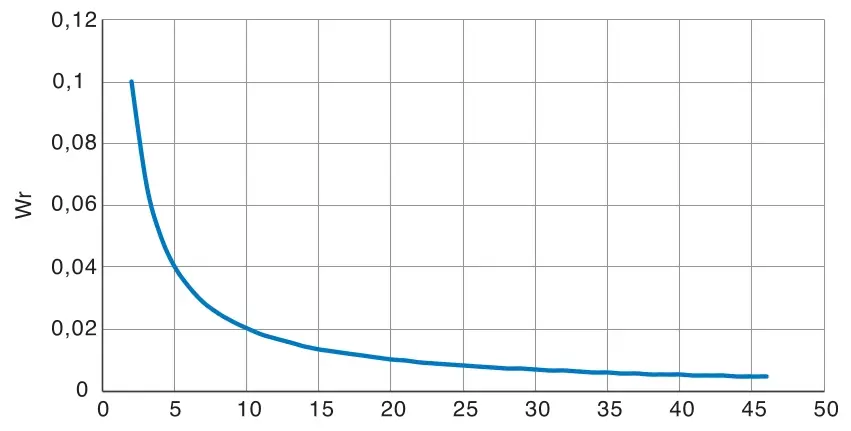

Рис. 4 График рангового параметрического распределения автоматизированной системы управления горных машин
Fig. 4 A chart of the rank parametric distribution of the automated control system of mining machines
Одними из основных функциональных возможностей горной машины, которые могут быть оценены количественными показателями, являются подвижность, проходимость и безопасность движения [14–16]. Коэффициенты эффективности этих эксплуатационных свойств и были выбраны в качестве эталонных. Тактико-технические характеристики по эксплуатационным свойствам могут быть улучшены на 30–50%. В исследовании выбрана граница 30% и погрешность оценивания – 10% с учетом конструктивных особенностей объекта исследования. При этом повышение эксплуатационных показателей при внедрении интеграционных систем в состав ГМ – 5%. Суммарная погрешность проводимых измерений – 15%, то есть 0,5 от выбранной границы исследования. Следовательно, сумма весовых коэффициентов интеграционных технологий ГМ:
15% ≥ Kэс * R ≥ 30%,
где Kэс – коэффициент повышения эксплуатационных показателей ГМ; R – сумма весовых коэффициентов АСУ.
Сумма коэффициентов весомости АСУ ГМ должна быть постоянным показателем α и иметь ограничения:
где n – количество АСУ; A – весовой коэффициент АСУ с рангом «1».
Математическая модель обоснования количества АСУ для формирования БИУС горных машин:
Использование предложенной математической модели позволит оценивать уровень интеллектуальности ГМ и корректировать номенклатуру АСУ для различных образцов ГМ. В связи с техническими и эксплуатационными характеристиками горной машины к ГМ необходимо выдвигать более высокие требования [17–19]. Необходима унификация используемого оборудования, датчиков и протоколов для обеспечения максимальной совместимости между разными горными машинами и элементами инфраструктуры с целью их полноценного информационного взаимодействия. Обоснованное внедрение определенного состава интеллектуальных технологий позволит существенно повысить эффективность использования горных машин и снизить простои транспорта за счет предупреждения отказов посредством непрерывного мониторинга технического состояния систем и выявления наиболее корректных режимов работы каждой системы горных машин (рис. 5) [20; 21].
Рис. 5 Алгоритм определения уровня автоматизации горных машин
Fig. 5 An algorithm to determine the automation level of mining machines
Обсуждение
В качестве модели горнотранспортного комплекса разработана имитация карьера, в систему которой горные машины поступают из 5 точек (рис. 6), случайность распределения ГМ – 30%, обновление данных модели взято за 15 с.

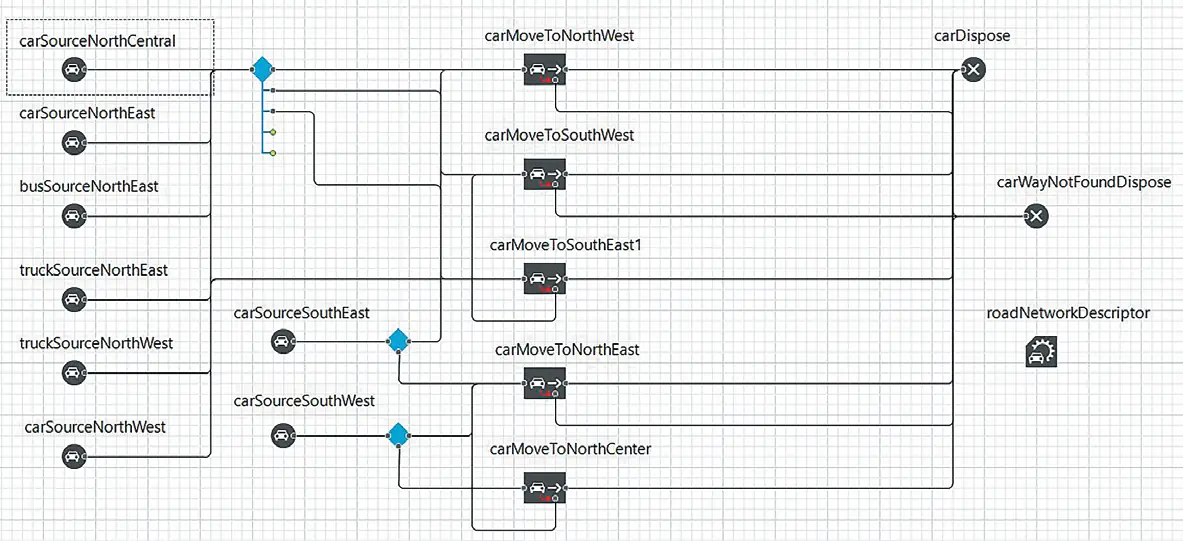

Рис. 6 Имитационная модель движения карьерных самосвалов
Fig. 6 A simulation model of the mining dump trucks movement
Для подтверждения полученных данных были добавлены аналитические графики состояния системы, а именно: – среднее время нахождения ГМ в системе (от появления до выхода ГМ);
– среднее число остановок в системе.
Корректировка исходных данных для ГМ при внедрении интеграционных технологий и подключение к объектам инфраструктуры показали существенное снижение торможений ГМ и их среднее нахождение в системе. Число остановок транспортных средств снизилось с 2,5 до 1,5, максимальное время нахождения в системе – с 480 с до 350 (рис. 7).

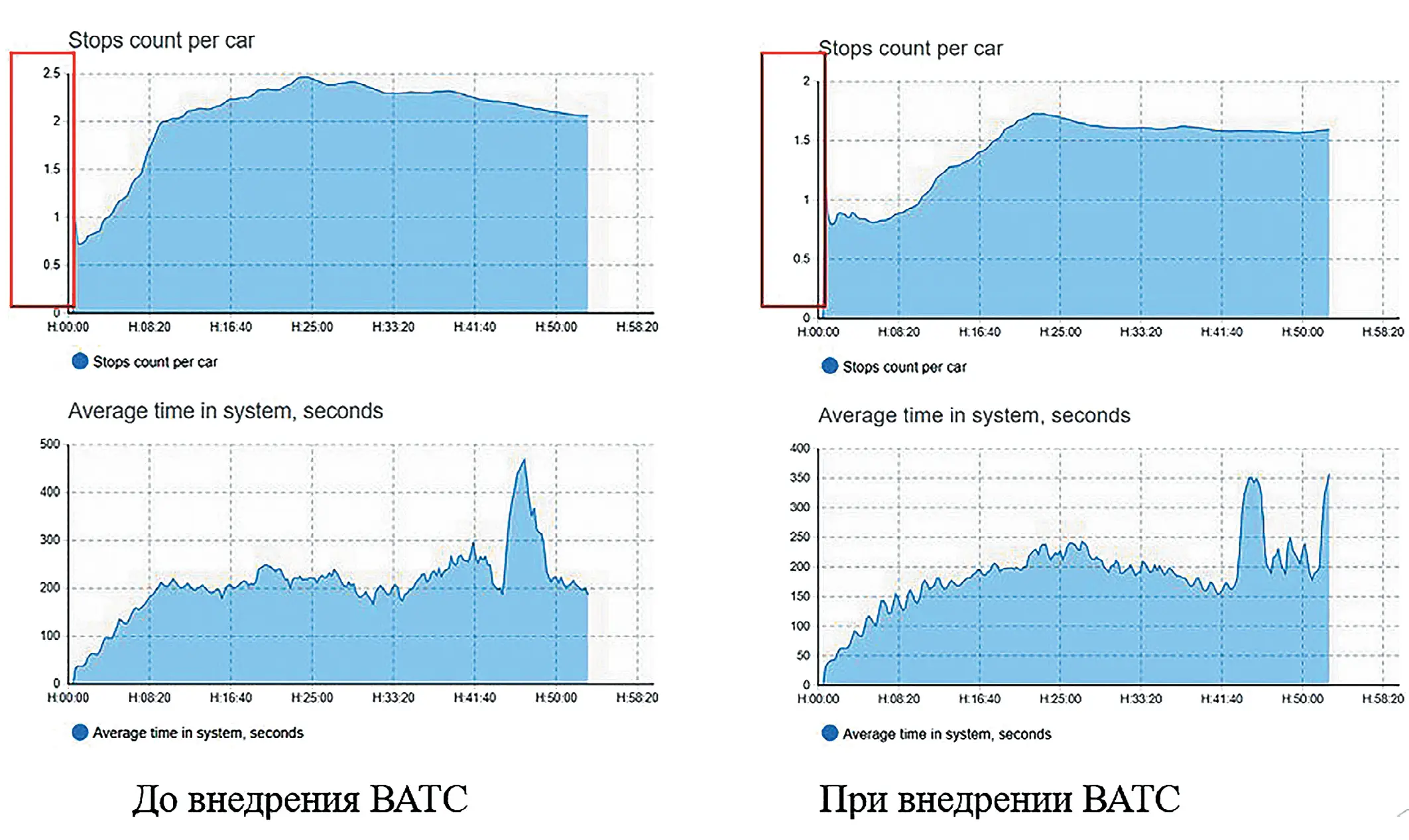

Рис. 7 Результаты имитационного моделирования движения карьерных самосвалов, имеющих разный уровень автоматизации: а – число остановок самосвалов в модели; б – среднее время нахождения самосвалов в системе
Fig. 7 Results of simulation modeling of the movement of dump trucks with different automation levels: а - the number of dump trucks stops within the model; б - the average time of dump trucks within the system
Повышение эффективности использования ГМ обусловлено возможностью транспортного средства взаимодействовать с объектами транспортной инфраструктуры, начало движения которых происходит при получении ГМ данных с элементов системы V2X.
Выводы
Предложена структурная модель оценки функциональных возможностей горных машин и схема построения функциональной архитектуры средств автоматизации БИУС горной машины. Предложен график рангового параметрического распределения автоматизированных систем управления горных машин, на основании которого разработан алгоритм определения уровня автоматизации горной машины. Проведено имитационное моделирование движения карьерных самосвалов с построением двух моделей – до внедрения интеграционных технологий в состав горной машины и при внедрении интеллектуальных систем, показывающее повышение эффективности использования горной машины за счет снижения количества торможений объектов в системе.
Вклад авторов
Р.Н. Сафиуллин – разработка методологии исследования.
А.Ф. Клебанов – анализ статистических данных предприятия.
М.С. Присяжнюк – анализ статистических данных предприятия.
Б.С. Иванов – применение статистических методов для анализа данных.
В.А. Ефремова – разработка имитационной модели.
