Исследование прочностных свойств и удельной энергии деформирования горных пород в условиях трехосного сжатия

Н.Н. Кузнецов
Горный институт Кольского научного центра Российской академии наук, г. Апатиты, Российская Федерация
Горная Промышленность №2 / 2025 стр.140-145

Резюме: Одним из наиболее востребованных видов испытаний образцов пород в настоящее время является трехосное сжатие. С его помощью можно в лабораторных условиях воссоздавать характерные для массива пород варианты распределения главных сжимающих напряжений как по направлению, так и по величине. При этом наиболее часто используют схему нагружения, когда изменяется максимальная компонента сжимающих напряжений, а промежуточная и минимальная равны между собой и остаются постоянными в ходе испытания (вариант трехосного осесимметричного сжатия). В работе приведены результаты исследований, направленных на установление закономерности изменения пределов прочности скальных пород и их удельной энергии деформирования при нагружении в условиях трехосного осесимметричного сжатия. Проанализированы результаты испытаний восьми типов скальных пород месторождений Кольского региона. Показано, что в условиях трехосного осесимметричного сжатия с возрастанием бокового давления будут также возрастать значения пределов прочности образцов и их критические значения удельной энергии деформирования. Установлены закономерности изменения исследуемых характеристик пород с увеличением бокового давления.

Ключевые слова: скальные горные породы, трехосное осесимметричное сжатие, прочность, удельная энергия деформирования, напряжение, образец

Благодарности: Автор выражает благодарность ведущему инженеру Горного института КНЦ РАН А.К. Паку за содействие в проведении лабораторных испытаний образцов горных пород.

Для цитирования: Кузнецов Н.Н. Исследование прочностных свойств и удельной энергии деформирования горных пород в условиях трехосного сжатия. Горная промышленность. 2025;(2):140–145. https://doi.org/10.30686/1609-9192-2025-2-140-145

Информация о статье

Поступила в редакцию: 03.02.2025

Поступила после рецензирования: 03.03.2025

Принята к публикации: 10.03.2025

Информация об авторе

Кузнецов Николай Николаевич – кандидат технических наук, руководитель лаборатории инструментальных исследований состояния горных пород Арктической зоны РФ, отдел геомеханики, Горный институт Кольского научного центра Российской академии наук, г. Апатиты, Российская Федерация; https://orcid.org/0000-0002-0624-4351; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Введение

Выполняемые в лабораторных условиях на образцах горных пород экспериментальные исследования не теряют своей актуальности. В основном это связано с тем, что изучение свойств пород в натурных условиях очень трудоемко и не удается охватить все имеющиеся литотипы на исследуемом участке массива. Именно в лабораторных экспериментах можно достаточно просто и наглядно изучать происходящие в массиве пород процессы и выявлять влияющие на них факторы [1–8]. При этом в большей степени соответствует реальному массиву вариант нагружения образцов при трехосном сжатии. В этом случае воссоздаются действующие в трех направлениях главные напряжения σ₁, σ₂ и σ₃.

В массиве пород наиболее часто напряжения распределяются по следующей схеме: σ₁ > σ₂ > σ₃ или σ₁ ≠ σ₂ ≠ σ₃ [9–15]. В лабораторных экспериментах для создания таких условий применяют установки, позволяющие испытывать образцы при истинном (неравнокомпонентном) трехосном сжатии. Но разработка таких установок зачастую связана с ограничениями в виде их высокой стоимости и возможности создания высоких нагрузок (более 500 кН). В связи с этим в ходе лабораторных исследований чаще применяют установки трехосного осесимметричного сжатия (σ₁ > σ₂ = σ₃). Сущность испытания образцов пород в таких условиях заключается в создании фиксированного бокового сжимающего напряжения на образец (σ₂ = σ₃) и постепенного увеличения осевого напряжения σ₁ вплоть до разрушения образца.

В данной работе приведены результаты исследований, направленных на установление закономерности изменения прочностных свойств пород и их удельной энергии деформирования в условиях трехосного осесимметричного сжатия. С этой целью проведено обобщение и структурирование полученных ранее экспериментальных данных о физико-механических свойствах скальных пород месторождений Кольского региона [16–18].

Методика и объект исследований

Для анализа выбраны экспериментальные данные, полученные при испытаниях восьми литотипов скальных пород Кольского региона: уртит среднезернистый массивный, линзовидно-полосчатая апатит-нефелиновая руда и ийолит-уртит нечетко-трахитоидный м-ср/з (апатит-нефелиновые месторождения Хибинского массива); кальцитовый карбонатит и пироксенит (Ковдорское месторождение магнетитовых и апатитовых руд); диабаз, рудный перидотит и туфогенно-осадочная порода (Ждановское месторождение медно-никелевых руд). Основные физико-механические свойства этих пород представлены в табл. 1.

Экспериментальные данные получены на образцах пород с отношением высоты к диаметру 2:1 (высота составляла 95 и 122 мм, а диаметр 47,5 и 61 мм соответственно). Испытания в условиях трехосного осесимметричного сжатия выполняли на сервогидравлических установках MTS 815 и MTS 816 в режиме заданной скорости осевого деформирования 0,3 мм/с при изменении величины бокового давления (σ₂ = σ₃) от 5 до 80 МПа [16–18]. На основании полученных результатов определяли значения пределов прочности образцов при сжатии и их критические значения удельной энергии деформирования (1), (2).

W_сж = σ_сж² / 2E

W_тр = (1/2E) * [σ₁² + σ₂² + σ₃² - 2v(σ₁σ₂ + σ₁σ₃ + σ₂σ₃)]

где W_сж, W_тр – критические значения удельной энергии деформирования пород при одноосном и трехосном сжатии; σ_сж – предел прочности при одноосном сжатии, МПа; E – модуль упругости, МПа; v – коэффициент Пуассона, σ₁, σ₂, σ₃ – максимальное, промежуточное и минимальное напряжения при разрушении горной породы (при испытании образца породы в условиях трехосного сжатия σ₁ соответствует его пределу прочности, а σ₂ = σ₃ – боковое давление на образец в момент его разрушения/на пределе прочности).

Таблица 1 Основные физико-механические свойства исследуемых скальных пород
Table 1 Basic physical and mechanical properties of the investigated hard rocks

Рис. 1 Испытание образца ийолит-уртита в условиях трехосного осесимметричного сжатия: а – образец, подготовленный для испытания; б – образец после испытания
Fig. 1 Testing of ijolite-uritte sample under triaxial axisymmetric compression: a – a sample ready for testing; б – a sample after testing

Результаты испытаний образцов пород использовали для построения графиков зависимостей значений пределов прочности и удельной энергии деформирования от значений минимальной компоненты главных сжимающих напряжений σ₃ и последующего их анализа.

Результаты и обсуждение

В ходе анализа экспериментальных данных, полученных в работах [16–18], установлено, что пределы прочности образцов всех исследуемых пород в условиях трехосного осесимметричного сжатия возрастают с увеличением бокового давления. Наглядно это продемонстрировано на рис. 2. При боковом давлении 10 МПа прочность образцов некоторых типов пород (уртит, карбонатит) увеличилась в 2 раза по сравнению с прочностью при одноосном сжатии, а при боковом давлении 30 МПа увеличилась в 2–3 раза. Образцы ийолит-уртита испытывали при давлении до 80 МПа, их прочность по сравнению с одноосным сжатием возросла в 4 раза и составила 843 МПа [18].

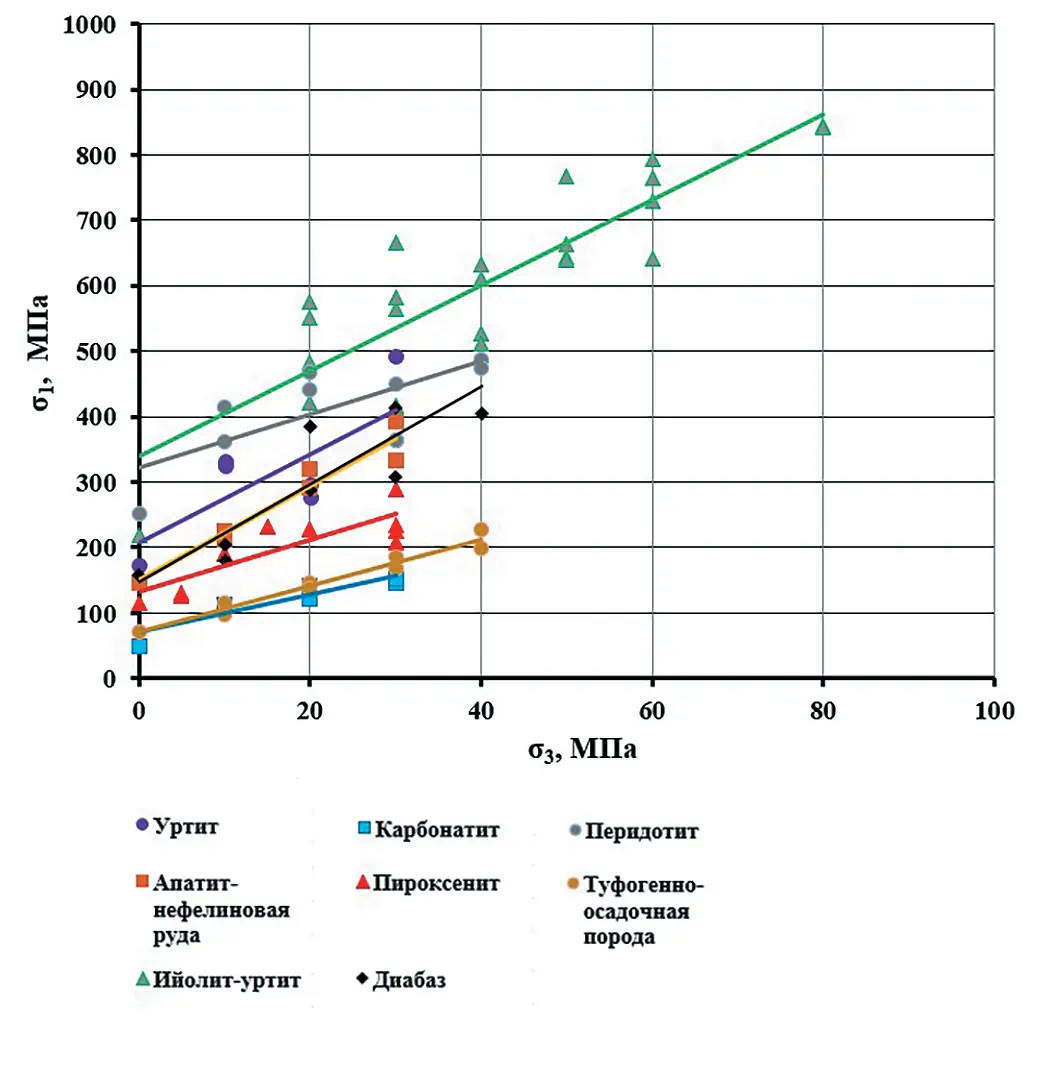

Рис. 2 Зависимость максимальной компоненты главных сжимающих напряжений (предела прочности) от минимальной (бокового давления) при нагружении горных пород в условиях трехосного осесимметричного сжатия
Fig. 2 Dependence of the maximum component of the principal compressive stresses (compressive strength) on the minimum component (lateral pressure) under triaxial axisymmetric compression

Для рассчитанных на основании данных в [16–18] критических значений удельной энергии деформирования пород выявлено, что, как и в случае с прочностью, они возрастают с увеличением бокового давления (рис. 3). При величине бокового давления 10 МПа критические значения удельной энергии увеличились в 2–4 раза по сравнению с этими значениями при одноосном сжатии, а при боковом давлении 30 МПа – в 4–8 раз. Для образцов ийолит-уртита установлено, что при давлении 80 МПа в условиях трехосного сжатия удельная энергия возросла в 13 раз и составила 3,7 МДж/м³.

В целом, при анализе характера изменения значений пределов прочности и удельной энергии деформирования в условиях трехосного сжатия выявлено, что несмотря на общую тенденцию увеличения изучаемых характеристик с ростом бокового давления именно последняя увеличивается в большей мере (рис. 4). Так, при боковом давлении 20 МПа прочность пород в среднем увеличилась в 2 раза по сравнению с прочностью при одноосном сжатии, а критическое значение удельной энергии деформирования – в 4 раза. При боковом давлении 80 МПа эти характеристики увеличились в 4 и 13 раз соответственно. Следовательно, чем больше будет обжатие, тем больше будет энергии запасаться в образце породы при нагружении и тем больше ее может выделиться при разрушении.

Зависимости, представленные на рис. 4, можно применять в качестве номограмм для определения пределов прочности и критических значений удельной энергии деформирования образцов при заданном значении бокового давления. Например, если предел прочности σ_сж при одноосном сжатии образцов породы в среднем составляет 100 МПа, то при боковом давлении 20 МПа прочность σ₁ этой породы будет больше σ_сж в два раза и составит 200 МПа, а при боковом давлении 80 МПа σ₁ составит 400 МПа. То же самое справедливо и для критических значений удельной энергии деформирования (W_тр/W_сж). Но, чтобы параметризовать полученные зависимости, необходимо привести в соответствие их размерности. На оси ординат расположены безразмерные величины, тогда как на оси абсцисс – МПа. Один из вариантов приведения их в соответствие – это полный уход от размерностей, чего можно достигнуть отнесением минимальной компоненты напряжений к пределу прочности при одноосном сжатии (σ₃/σ_сж). В этом случае для одного типа породы σ_сж будет постоянной величиной, а меняться будет значение σ₃. Тогда графики, представленные на рис. 4, преобразуются в следующие (рис. 5).

Графики на рис. 5 характеризуют закономерности изменения значений пределов прочности и критических значений удельной энергии деформирования скальных горных пород в условиях трехосного осесимметричного сжатия, которые могут быть выражены формулами (3) и (4).

σ₁ = 7,34σ₃+σ_сж (3)

W_тр = (27,73σ₃/σ_сж+1)Wсж (4)

Особенность полученных закономерностей заключается в том, что их можно использовать для оценки изменения прочностных характеристик пород и их удельной энергии деформирования в условиях трехосного осесимметричного сжатия, когда имеются только результаты испытаний образцов при одноосном сжатии. При этом следует отметить, что формулы (3), (4) справедливы в диапазоне изменения значений пределов прочности при одноосном сжатии от 50 до 220 МПа, а удельной энергии деформирования от 0,03 до 0,40 МДж/м³.

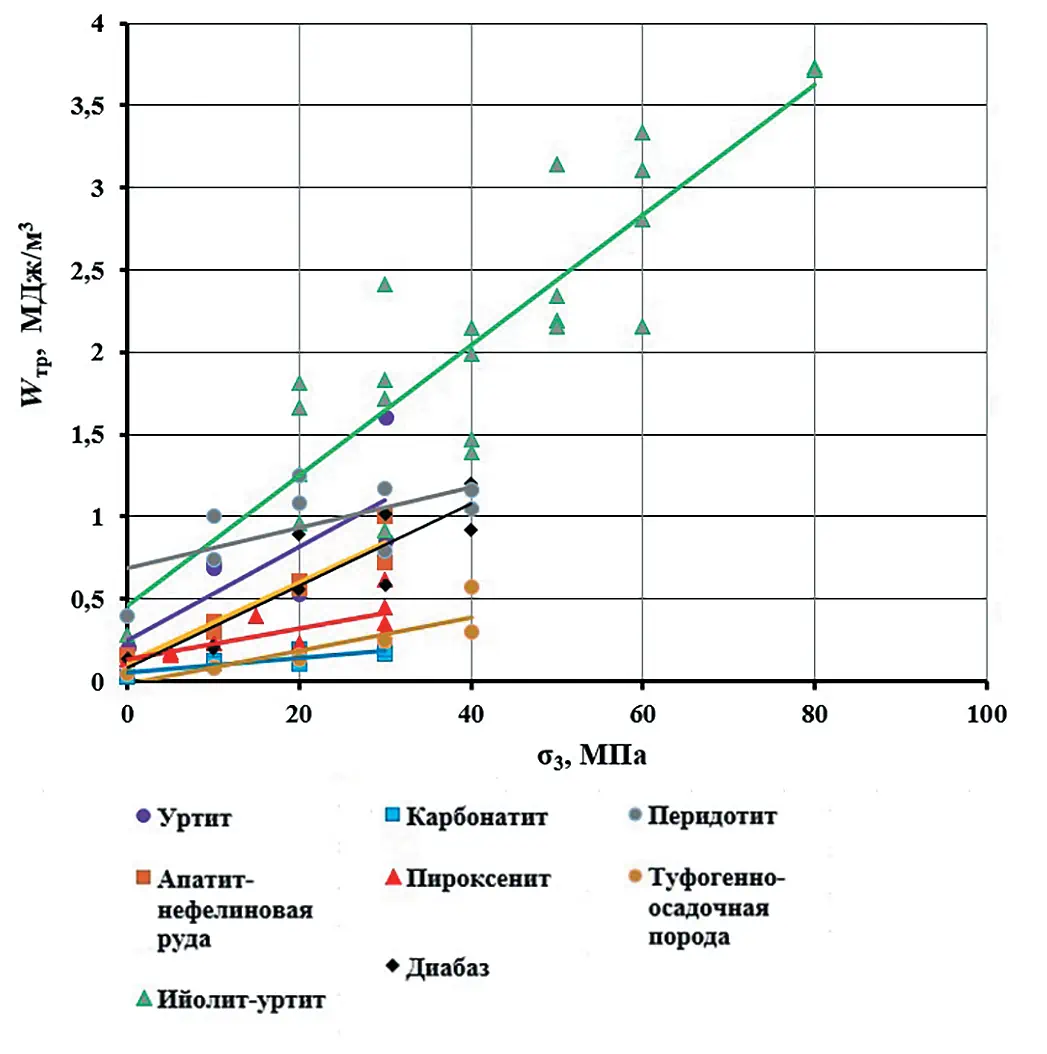

Рис. 3 Зависимость критических значений удельной энергии деформирования горных пород от минимальной компоненты главных сжимающих напряжений (бокового давления) при нагружении в условиях трехосного осесимметричного сжатия
Fig. 3 Dependence of the critical values of specific strain energy of rocks on the minimum component of the main compressive stresses (lateral pressure) under triaxial axisymmetric compression

Рис. 4 Изменение значений пределов прочности и критических значений удельной энергии деформирования горных пород при нагружении их в условиях трехосного осесимметричного сжатия
Fig. 4 Changes in the values of compressive strength and the critical values of specific strain energy of rocks under triaxial axisymmetric compression

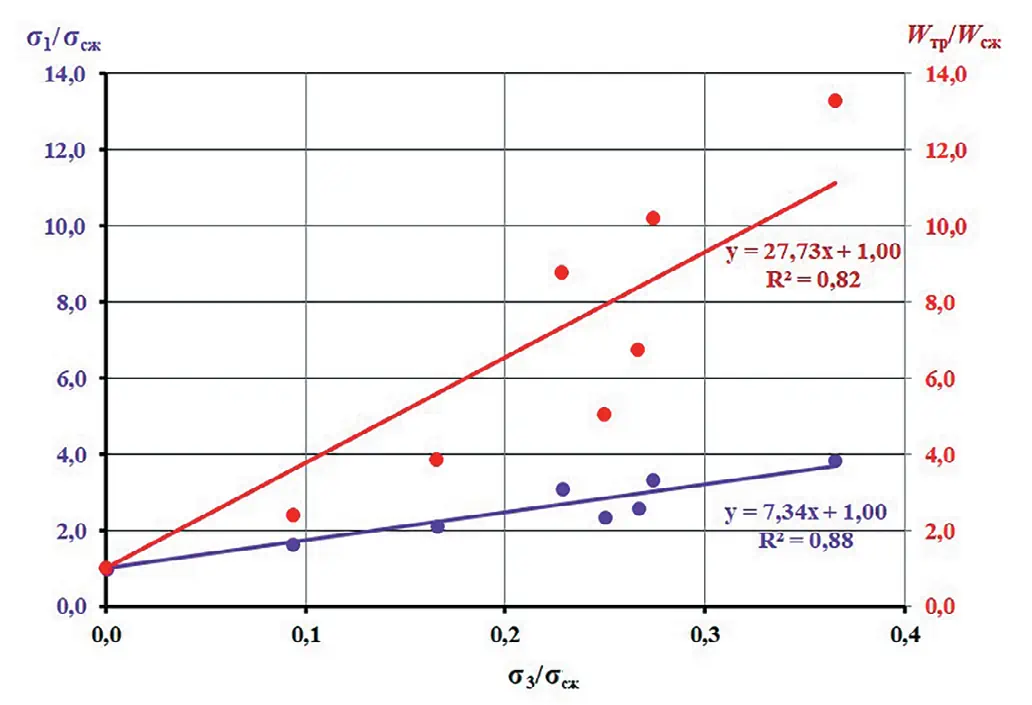

Рис. 5 Закономерности изменения значений пределов прочности и критических значений удельной энергии деформирования горных пород при нагружении их в условиях трехосного осесимметричного сжатия
Fig. 5 The regularities of changes in the values of compressive strength and the critical values of specific strain energy of rocks under triaxial axisymmetric compression

Выводы

В результате выполненной работы сделаны следующие основные выводы:

1. Проанализированы результаты испытаний образцов восьми типов скальных пород месторождений Кольского региона в условиях трехосного осесимметричного сжатия.

2. Выявлено, что с возрастанием бокового давления прочность образцов пород увеличивается в сравнении с прочностью при одноосном сжатии: при боковом давлении 10 МПа – в 2 раза, при боковом давлении 30 МПа – в 2–3 раза, а при боковом давлении 80 МПа – в 4 раза.

3. Показано, что, как и в случае с прочностью, критические значения удельной энергии деформирования увеличиваются с возрастанием бокового давления: при давлении 10 МПа – в 2–4 раза по сравнению с одноосным сжатием, при 30 МПа – в 4–8 раз, а при давлении 80 МПа – в 13 раз.

4. Установлены закономерности, показывающие изменение значений пределов прочности и критических значений удельной энергии деформирования скальных горных пород в условиях трехосного осесимметричного сжатия. Их можно использовать для оценки изменения этих характеристик пород, когда имеются только результаты испытаний образцов при одноосном сжатии в диапазоне изменения значений пределов прочности от 50 до 220 МПа, а удельной энергии деформирования от 0,03 до 0,40 МДж/м³.
