Экспериментальные исследования процессов разделения минеральных частиц в лабораторной модели центробежного пневматического сепаратора
И.Ф. Лебедев
Институт горного дела Севера им. Н.В. Черского Сибирского отделения Российской академии наук, г. Якутск, Российская Федерация
Russian Mining Industry №4S / 2025 p. 36-39
Резюме: Рассмотрены существующие методы и аппараты сухого обогащения, которые в основном используются для классификации материалов по крупности. Учитывая перспективу обогащения полезных ископаемых сухими методами в районах с дефицитом технологической воды, возникает необходимость проведения исследований по изучению поведения минеральных частиц различной плотности и крупности в искусственно создаваемых и управляемых воздушно-песчаных потоках для разработки новых перспективных технологических и технических решений в области обогащения минерального сырья высокой и средней плотности способом пневматической сепарации.В работе приведены аналитические исследования в области сухого обогащения минеральных частиц в пневмосепараторах. Результаты проведенных исследований показали перспективность использования центробежных сил в дополнение к гравитационным при разработке новых моделей пневмосепараторов.Для экспериментального изучения разделения минеральных частиц различной плотности и крупности по миграционной способности в аэродинамическом потоке с приложением центробежных полей авторами изготовлена лабораторная модель-стенд пневмосепаратора. Приведена методика проведения экспериментальных исследований в разработанной модели для изучения не только классификации минеральных частиц по крупности, но и перераспределения тяжелых и лёгких частиц под воздействием аэродинамического воздушного потока и центробежной силы. Показаны результаты проведенных опытов разделения тяжелых фракций различного фракционного состава и легких фракций в модели лабораторного центробежного пневмосепаратора барабанного типа с камерами для классификации.Экспериментальным путем на лабораторном стенде получено подтверждение возможности сочетания в одном аппарате классификации по фракциям крупности и одновременно концентрации по удельному весу (плотности).
Ключевые слова: пневматическое обогащение, пневмосепаратор, минеральные частицы, экспериментальные исследования, классы крупности, гранулометрический состав
Благодарности: Работа выполнена в рамках государственного задания Министерства науки и высшего образования Российской Федерации (тема №0297-2021-0022, ЕГИСУ НИОКТР №122011800089-2).
Для цитирования: Лебедев И.Ф. Экспериментальные исследования процессов разделения минеральных частиц в лабораторной модели центробежного пневматического сепаратора. Горная промышленность. 2025;(4S):36–39. https://doi.org/10.30686/1609-9192-2025-4S-36-39
Информация о статье
Поступила в редакцию: 05.06.2025
Поступила после рецензирования: 07.08.2025
Принята к публикации: 15.08.2025
Информация об авторах
Лебедев Иван Феликсович – кандидат технических наук, старший научный сотрудник, Институт горного дела Севера им. Н.В. Черского Сибирского отделения Российской академии наук, г. Якутск, Российская Федерация; https://orcid.org/0000-0003-1116-8872; e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Введение
Существующие методы и аппараты пневматического обогащения весьма ограничены областью применения, в основном используются для классификации материалов по крупности [1]. Имеются только единичные случаи применения их в обогащении золота и аналогичных тяжелых минералов. Учитывая перспективу обогащения сухими методами, возникает необходимость проведения исследований по изучению поведения минеральных частиц в аэродинамических потоках и нахождения новых перспективных технологических и технических решений в области обогащения минерального сырья сухим способом [2–5].
Для повышения эффективности разделения и компактности сепараторов были изготовлены различные лабораторные модели и проведены исследования разделения минералов в аэродинамическом потоке. Результаты проведенных исследований показали перспективность использования центробежных сил в дополнение к гравитационным [6–8]. При этом установлено, что при конструировании сепараторов с созданием принудительных центробежных полей требуется кроме учета траектории движения частиц также учитывать переходные завихренные области с замкнутыми линиями тока, на границах которых могут наблюдаться сложные турбулентные явления [9–11].
Материалы и методы

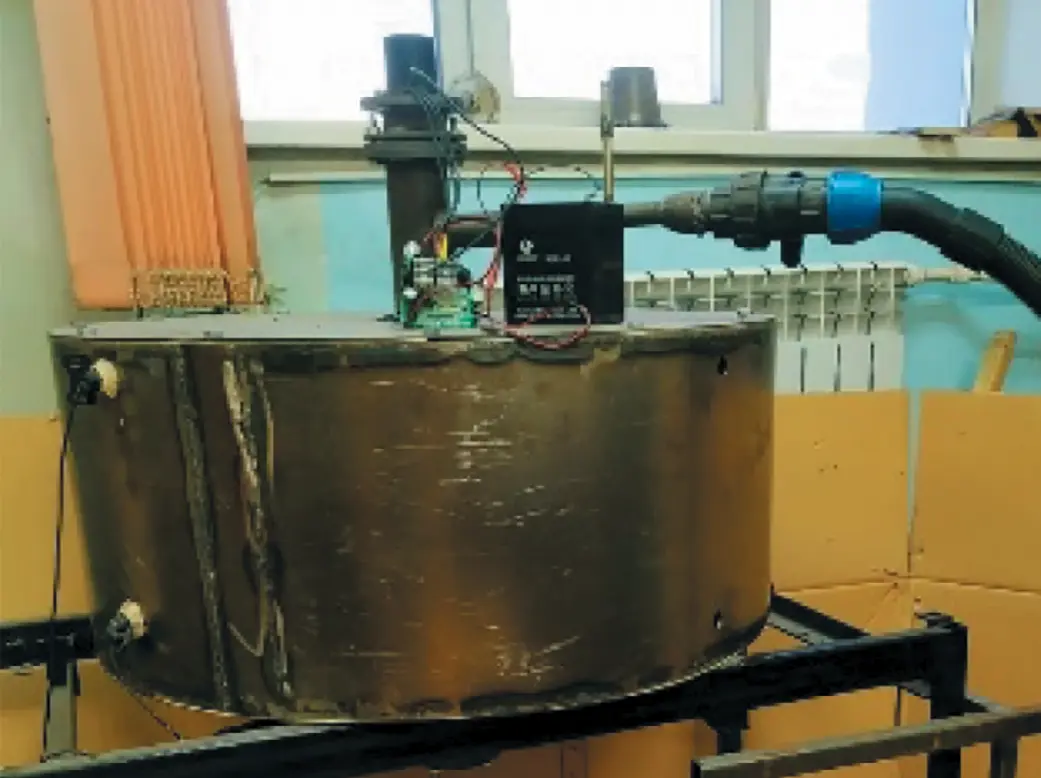

Для методического изучения разделения минеральных частиц различной плотности и крупности в аэродинамическом потоке с приложением центробежных полей была изготовлена лабораторная модель-стенд пневмосепаратора, где основным элементом инициирования центробежной силы является вращающийся активатор. На рис. 1 представлена изготовленная модель пневмосепаратора.
Рис. 1 Лабораторная модель пневмосепаратора с центробежным активатором
Fig. 1 A laboratory model of the pneumatic separator with a centrifugal activator

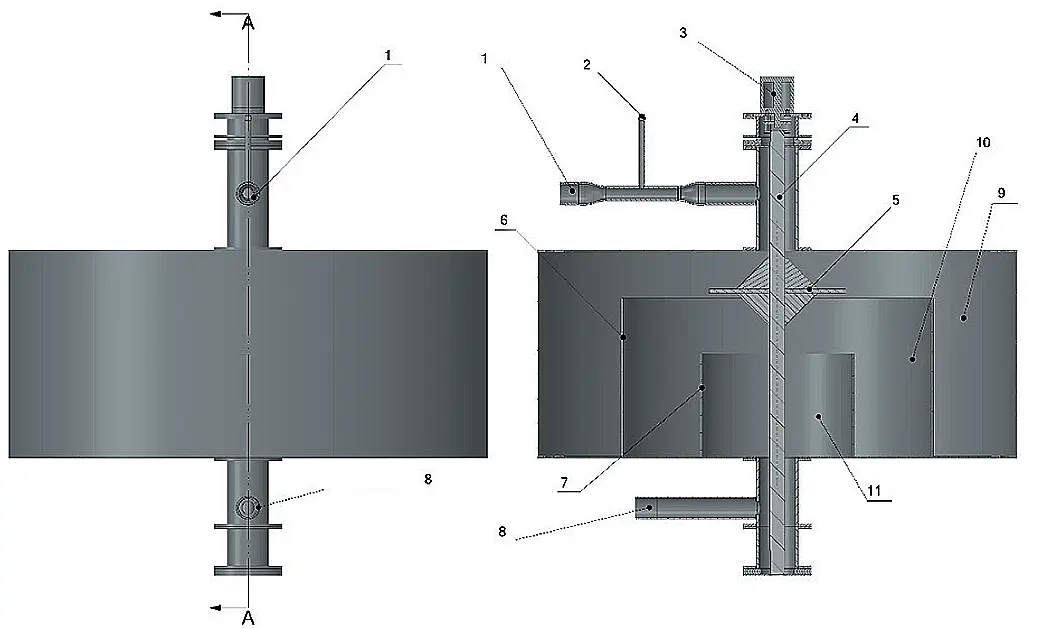

Схема лабораторной модели пневматического сепаратора с центробежным активатором представлена на рис. 2.
Рис. 2 Лабораторная модель центробежного пневматического сепаратора: 1 – патрубок подачи воздушного потока; 2 – патрубок подачи материала; 3 – электромотор; 4 – центральный вал; 5 – диск с лопатками; 6 – первое цилиндрическое кольцо; 7 – второе цилиндрическое кольцо; 8 – патрубок разгрузки; 9 – первая камера; 10 – вторая камера; 11 – третья камера
Fig. 2 A laboratory model of the centrifugal pneumatic separator: 1 – air flow supply pipe; 2 – material supply pipe; 3 – electric motor; 4 – central shaft; 5 – disc with blades; 6 – first cylindrical ring; 7 – second cylindrical ring; 8 – discharge pipe; 9 – first chamber; 10 – second chamber; 11 – third chambe
Для проведения исследований подготавливается материал исходной крупностью –1,0 + 0,0 мм из кварцевого песка, а в качестве тяжелых материалов используется чугунный скрап разных фракций: –1 + 0,63; –0,63 + 0,315; –0,315 + 0,2 и –0,2 + 0,0 мм.
Результаты
Скорость подаваемого воздушного потока варьировалась в пределах 10–60 м/с на входе в рабочую полость, скорость загрузки материала – в пределах 30–60 с. Скорость вращения диска – 600 об/мин. Соотношение минералов тяжелых фракций (чугунный скрап) и песка – 1:3. Навески материала варьировались от 10 до 100 г.

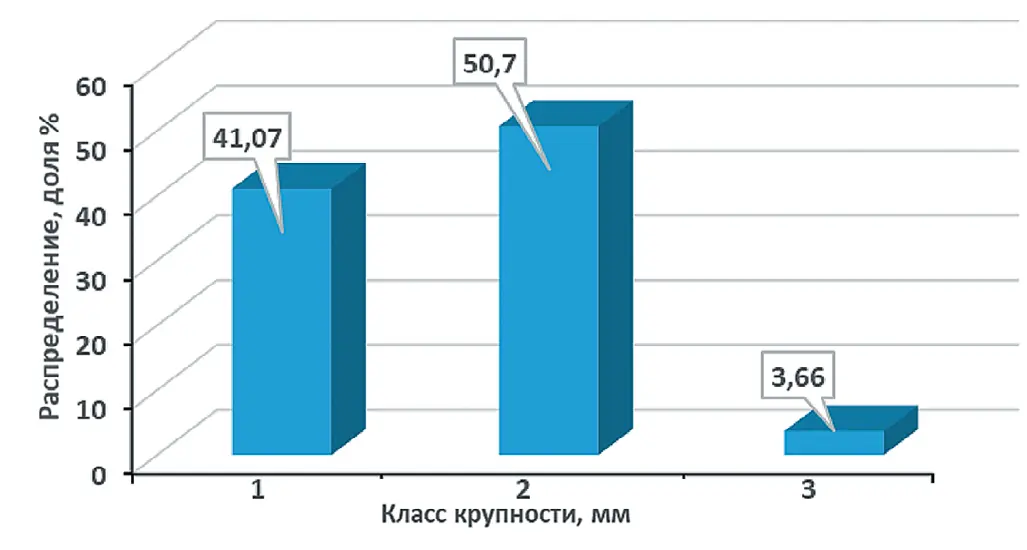

Рис. 3. Распределение тяжелых фракций класса крупности –1,0 + 0,0 мм по трем камерам
Fig. 3 Distribution of the heavy fractions of the size class of -1.0+0.0 mm across the three chambers
На рис. 3 показано распределение тяжелых фракций класса –1,0 + 0,0 мм по трем камерам.

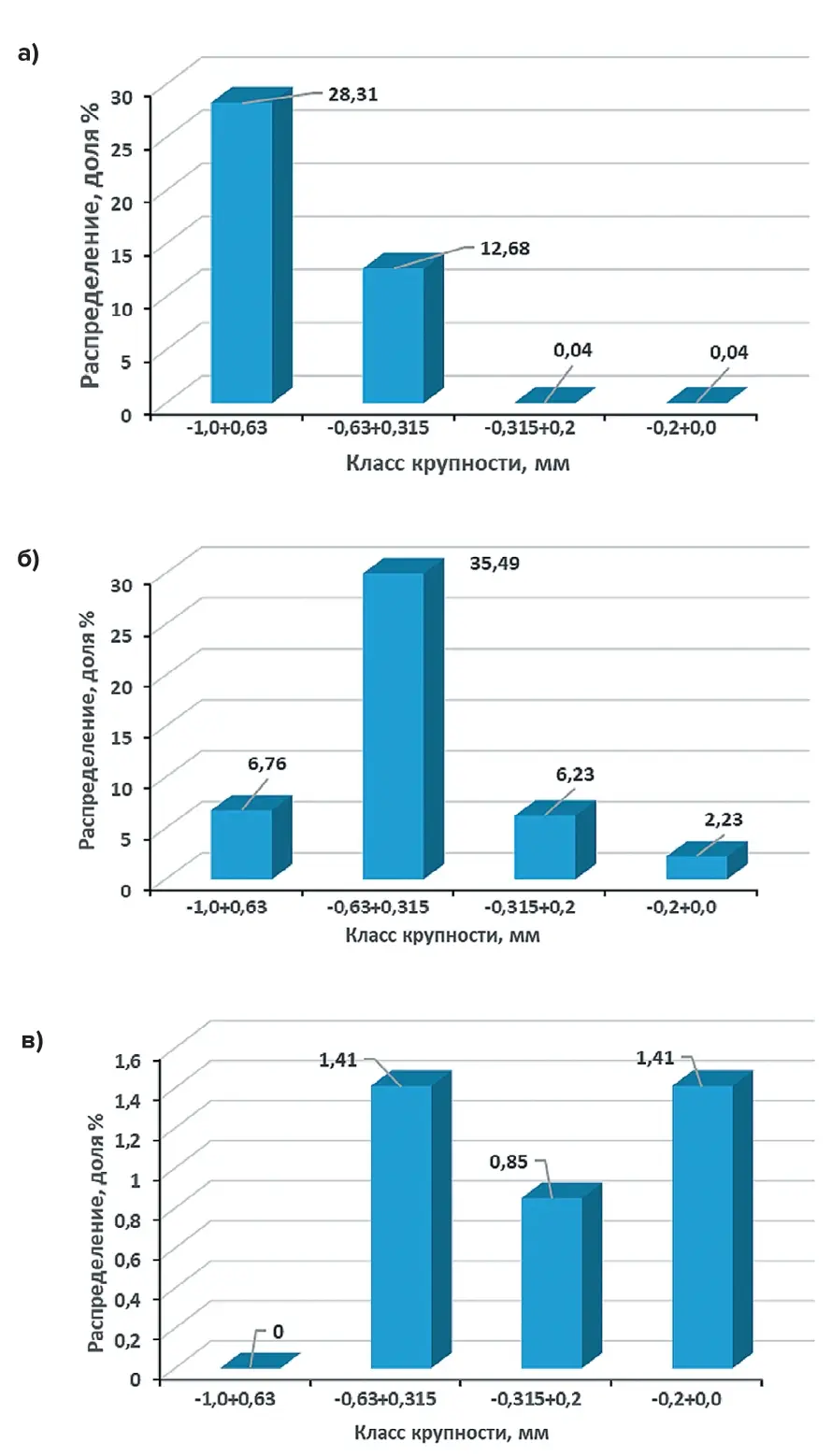

Для более подробного анализа продукты разделения каждой камеры классифицировались по классам крупности –1 + 0,63, –0,63 + 0,315, –0,315 + 0,2 и –0,2 + 0,0 мм. Результаты распределения тяжелых фракций первой камеры (41,07%), второй камеры (50,7%) и третьей камеры (3,66%) после расситовки по классам крупности представлены на рис. 4.
Рис. 4 Распределение тяжелых фракций по классам крупности: а – в первой камере; б – во второй камере; в – в третьей камере
Fig. 4 Distribution of the heavy fractions by the size classes: (а) in chamber 1; (б) in chamber 2; (в) in chamber 3
Как видно из рис. 4, в, нулевое распределение показывает, что в третью камеру крупный материал (чугун) –1,0 + 0,63 мм не попадает, а остается в первой и второй камерах. Сводная таблица извлечения и распределения по классам крупности приведена в табл. 1.

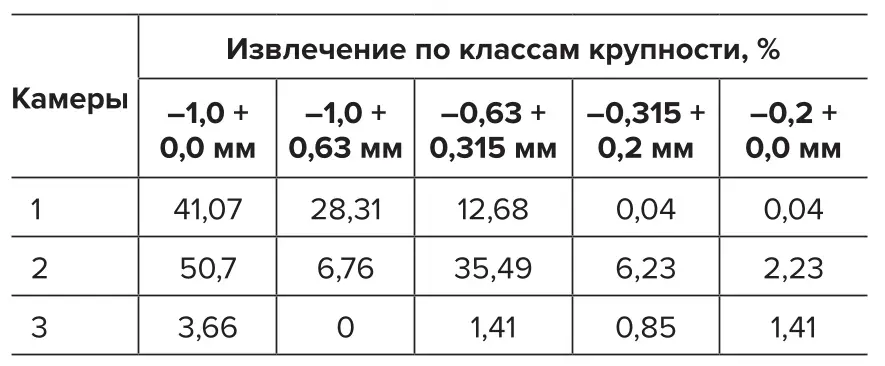

Таблица 1 Сводная таблица извлечения и распределения по классам крупности
Table 1 A summary table of extraction and distribution by the size classes
Обсуждение результатов
При анализе продуктов разделения (обогащения) общего материала (–1,0 + 0,0 мм) по камерам: в первой камере распределяется 41,07% тяжелых частиц; во второй камере 50,7%; в третьей камере 3,66%. Общее извлечение тяжелых частиц по трем камерам составляет 95,4%, потери в хвостах – 4,6%. Детальное изучение гранулометрического состава тяжелых частиц по камерам разделения показало, что в первой камере в основном распределяется тяжелая фракция класса крупности –1,00 + 0,63 мм – 28,31% и –0,63 + 0,315 мм – 12,68%. Во второй камере – основная масса состоит из тяжелых фракций крупности –0,63 + 0,315 мм – 35,49%. В третьей камере распределяется в основной массе класс крупности –0,2 + 0,0 мм – 1,41%.
Ограничения исследования и обобщение его результатов; предложения по практическому применению Результаты экспериментальных и теоретических исследований разделения зернистых фракций разной крупности и плотности в аэродинамическом потоке, создаваемом в лабораторной модели пневмосепаратора, не могут напрямую быть использованы в других типах сепараторов, однако являются основой для конструирования полупромышленных и промышленных центробежных пневмосепараторов.
Предложения по направлению будущих исследований
Для конструирования полупромышленных и промышленных обогатительных центробежных пневмосепараторов необходимы дальнейшие исследования с использованием физико-математической модели.
Заключение
Результаты проведенных исследований на модели-стенде барабанного типа с центробежным активатором показали возможность сочетания в одном аппарате классификации по фракциям крупности и одновременно концентрации по удельному весу (плотности).
